Назначение и область применения автоматического выключателя ВА 69:
Автоматический выключатель ВА применяется для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых понижениях напряжения, а также редких оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 690 V переменного тока частотой 50 Нz c номинальными токами от 12,5 А до 630 А.
Современный автоматический выключатель ВА имеет два уровня защиты: для защиты от перегрузок используется биметаллическая пластина, а для защиты от токов короткого замыкания электромагнитная катушка.
Автоматический выключатель можно разделить на несколько категорий:
- установочный автоматический выключатель, который имеет защитный изоляционный (пластмассовый) корпус и может устанавливаться в общедоступных местах;
- универсальные автоматические выключатели - не имеют такого корпуса и предназначены для установки в распределительных устройствах;
- быстродействующий выключатель автоматический (собственное время срабатывания не превышает 5 мс);
- не быстродействующие выключатели (от 10 до 100 мс);
Для справки:
Автоматический выключатель является совершенно необходимым устройством в современном мире, и одним из наиболее важных механизмов обеспечения безопасности в вашем доме, компании или производственном помещении. Всякий раз, когда электрическая проводка в здании, проводит слишком много тока, протекающего через автоматический выключатель, эти простые устройства, снизят мощность, пока кто-нибудь сможет исправить проблему.
Как мы понимаем, автоматический выключатель, это простое решение потенциально опасной проблемы.
Особенности автоматических выключателей ВА
Выключатель автоматический универсален и способен одновременно выполнять функции защиты и управления: защита кабеля, провода, электрическую сеть и потребителя от перегрузки и короткого замыкания (сверхтоков короткого замыкания), а также обеспечивает нормальный режим протекания электротока в цепи и осуществляет управление участками электроцепей.
Бывают выключатели однополюсные, двухполюсные, трехполюсные и четырехполюсные.
Выключатели автоматические производства TEXENERGO изготовлены в соответствии с IEC 60947-2 (ГОСТ Р 50030.2-99). Область применения: защита распределительных сетей, защита электродвигателей.
Структура условного обозначения автоматического выключателя ВА 69
|
ВА-69 |
Х |
Х |
|
1 |
2 |
3 |
1. Обозначение серии автоматического выключателя.
2. Цифра обозначения числа полюсов:
2 - два полюса (2Р)
3 - три полюса (3Р)
4 - четыре полюса (4Р)
3. Цифра обозначения номинального тока:
5 - 250 А
7 - 400 А
9 - 630 А
Характеристики автоматического выключателя ВА 69
| Автоматические выключатели |
ВА 69-35 |
ВА 69-37 |
ВА 69-39 |
| Номинальный ток (А) |
250 |
400 |
630 |
| Номинальное напряжение изоляции, (V) Ui |
950 |
950 |
950 |
| Номинальное рабочее напряжение, (V) Ue |
690 |
690 |
690 |
| Уровень отключающей способности |
D - N - H - L |
D - N - H - L |
D - N - H - L |
| Номинальная предельная наибольшая отключающая способность (кА) Icu |
35-45-70-150 |
35-45-70-150 |
35-45-70-150 |
| Номинальная рабочая наибольшая отключающая способность (кА) Ics |
35-45-70-150 |
35-45-70-150 |
35-45-70-150 |
| Категория применения |
А |
А |
А |
| Номинальный ток расцепителей (А) In |
160; 180; 200; 225; 250 |
200; 225; 250; 300; 315; 400 |
315; 400; 500; 630
|
| Расцепители |
ТМ-D термомагнитный |
SRT23SE электронный Ue<=525V |
SRT23SE электронный Ue<=525V |
| Механическая износостойкость циклов В-О, не менее |
7000 |
4000 |
4000 |
| Электрическая износостойкость циклов В-О, не менее |
1000 |
1000 |
- |
Термомагнитные расцепители ТМ-D обеспечивают стандартную защиту:
- от перегрузок (имеет регулируемую уставку 0,8-1 In)
- от короткого замыкания (имеет постоянную или регулируемую уставку 5-10 In в зависимости от номинального тока )
Электронные расцепители SRT23SE обеспечивают стандартную защиту:
а) от перегрузок с регулируемой уставкой по току и постоянной уставкой времени:
- - грубая (предварительная) регулировка Io имеет 6 позиций (0,5-1);
- - точная регулировка Ir имеет 8 позиций (0,8-1)
Величина уставки от перегрузки вычисляется по формуле:
Уставка = (номинальный ток уставки) х (величина Io) х (величина Ir) А
в) от коротких замыканий:
- - селективная токовая отсечка с регулируемой уставкой по току ( Isd ) и постоянной уставкой времени;
- - мгновенная токовая отсечка с постоянной уставкой по току.
На блоке расцепителей имеется световая индикация (alarm) нагрузки:
- индикатор светится постоянно при нагрузке > 90% величины уставки Ir;
- индикатор мигает при нагрузке > 105% величины уставки Ir.
На блоке расцепителей имеется гнездо для подключения тестирующего устройства, обеспечивающего проверку расцепителя.На блоке расцепителей имеется метка U <= 525 V, указывающая на допустимый уровень рабочего напряжения.
Электрические характеристики дополнительных устройств выключателя (специальная комплектация)
Электрические характеристики независимого расцепителя.
Номинальное напряжение переменного тока частотой 50Гц: 220В, 380В
Допустимые отклонения напряжения: (0,7-1,1) Ue
Номинальный режим работы независимого расцепителя – кратковременный.
Электрические характеристики расцепителя минимального напряжения
Номинальное напряжение переменного тока частотой 50Гц: 220В
Отключение автоматического выключателя происходит при напряжении на выводах его катушки (0,35 – 0,7) Ue.
Включение автоматического выключателя возможно только при напряжении на выводах его катушки 0,85 Ue и выше.
Электрические характеристики вспомогательных контактов
Условный тепловой ток: 6 А
Минимальная нагрузка при 24В: 100мА
Рабочий ток при АС-12 и напряжении 24 – 660В: 6 А
Электрический привод дистанционного управления (мотор-редуктор)
Номинальное напряжение переменного тока частотой 50Гц : 220В, 380В
Допустимые отклонения напряжения: (0,85-1,1) Ue.
Номинальный режим работы выключателей – продолжительный.
Выключатель выполняет функцию разъединения.
Кнопка «Push of trip» обеспечивает проверку механизма отключения выключателя.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14254-96:
- IP 20 – оболочки выключателей;
- IP 00 – зажимов для присоединения внешних проводников.

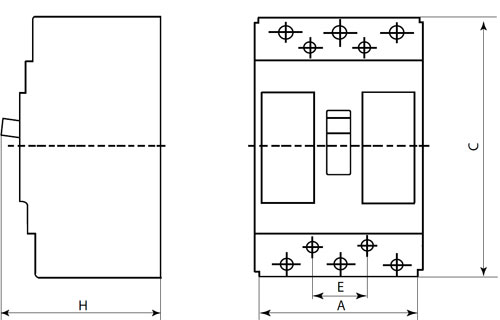

Габаритные и установочные размеры автоматических выключателей
|
Типоразмер автоматического выключателя
|
ВА69-35 |
ВА69-37 |
ВА69-39 |
| С - высота, мм |
161 |
255 |
255 |
| А - ширина, мм |
105 |
140 |
140 |
| H - глубина, мм |
86 |
110 |
110 |
| Е - расстояние между осями отверстий, мм |
35 x 125 |
45 x 200 |
45 x 20 |
Установка стационарных автоматических выключателей на панели
Рабочее положение автоматических выключателей в пространстве на вертикальной плоскости вертикально с возможностью поворота в указанной плоскости на 90(+-)10 градусов в обе стороны.
Требования безопасности
По способу защиты от поражения электрическим током выключатели автоматические ВА 69 соответствуют классу 0 по ГОСТ 12.2.007.0-75 и должны устанавливаться в распределительное оборудование с классом защиты не ниже I. Степень защиты распределительного оборудования от доступа к опасным частям, попадания внешних твердых предметов и воды должна быть не ниже IP 30 по ГОСТ 14254-96.
Транспортирование и хранение
Условия хранения по группе «С» ГОСТ 15150-69, срок хранения 2 года. Транспортирование выключателей должно производиться крытым транспортом. Условия транспортирования выключателей автоматических средние по ГОСТ 23216-78, в том числе в части воздействия климатических факторов 5 (ОЖ4) ГОСТ 15150-69.
Гарантийные обязательства
Изготовитель гарантирует соответствие требованиям IEC 60947-2 (ГОСТ Р 50030.2-99) при соблюдении потребителем условий применения, транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня ввода выключателей в эксплуатацию,но не более 2,5 лет со дня отгрузки с предприятия изготовителя.
