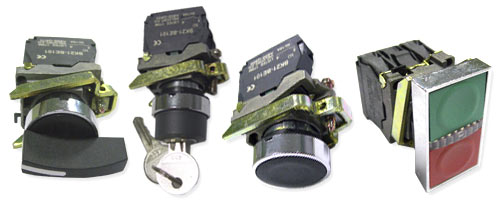

Кнопки управления ВК21 предназначены для коммутации электрических цепей переменного тока частотой 50Hz, напряжением до 600 V и постоянного тока напряжением до 400 V. Они применяются в пультах управления, электрошкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики.
Кнопки управления ВК21 изготовлены в соответствии ГОСТ Р 50030.5.1-99, IEC 60947-5-1-97.
Кнопка включает головку и корпус в сборе, содержащий фиксирующую пластину и блок-контакт. Конструкция кнопки обеспечивает легкий монтаж (установку и подключение), надежную и долговечную эксплуатацию. Установка кнопки производится на панели толщиной не более 6 мм. Диаметр отверстия в панели 22,5 мм. Проводники подключаются к клеммным зажимам под винт: минимальное сечение проводника - 0,22 мм 2, максимальное сечение: два проводника - 1,5мм 2 с кабельными наконечниками.
Кнопки (устройство в сборе) имеют следующие конструктивные исполнения с учетом формы головки, ее цвета , виду и количеству контактов:
|
- потайная форма толкателя; (черн.), (НО) |
исп. ВА21 |
|
- потайная форма толкателя; (зел.), (НО) |
исп. ВА31 |
|
- потайная форма толкателя; (желт.), (НО) |
исп. ВА51 |
|
- потайная форма толкателя; (кр.), (НЗ) |
исп. ВА42 |
|
- грибовидная форма головки Ø 40 мм; (кр.), (НЗ) |
исп. ВС42 |
|
- грибовидная форма головки Ø 40 мм, (кр.), с возвратом поворотом (НЗ) |
исп. ВS542 |
|
- выступающая форма головки , (черн.), переключатель с ключом (№455) 3 положения с фиксацией (установка-извлечение ключа в средней позиции) (НО + НО) |
исп. ВG33 |
|
- выступающая форма головки , (черн.), переключатель удлиненная ручка, 3 положения с фиксацией (НО + НО) |
исп. ВJ33 |
|
- двойная кнопка с потайными толкателями (зел.+ кр.), (НО + НЗ) |
исп. ВL8325 |
|
- двойная кнопка с подсветкой (светодиоды) с потайным толкателем (зел.) и выступающим толкателем (кр.) , (НО + НЗ) |
исп. ВW8365 |
|
Электрические характеристики |
|
|
Номинальный тепловой ток, А |
10 |
|
Номинальное напряжение изоляции , V |
600 |
|
Номинальное импульсное напряжение, V |
600 |
|
Номинальный ток АС-15 |
|
|
при 600 VАС, А |
3 |
|
при 240 VАС, А |
1,2 |
|
при 120 VАС, А |
6 |
|
Номинальный ток DC-13 |
|
|
при 250 VDC, А |
0,27 |
|
при 125 VDC, А |
0,55 |
|
Электрическая износостойкость при АС-15, 230 VАС, 2 А, циклов В/О |
106 |
|
Механическая износостойкость, циклов В/О |
5х106 |
Купить товары из данной публикации
Артикул: B21-BL8325
Референс: te00114853
177.42 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 50 x 30 x 55, вес (кг): 0.092
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 60 x 35 x 75, вес (кг): 0.098
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 240 x 140 x 85, вес (кг): 2.3
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 22.4
Артикул: B21-BS542
Референс: te00114849
179.05 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 40 x 80, вес (кг): 0.098
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 45 x 85, вес (кг): 0.107
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 185 x 90, вес (кг): 2.204
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 460 x 305 x 250, вес (кг): 21
Артикул: B21-BS8445
Референс: te00121418
306.24 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 80, вес (кг): 0.116
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 45 x 85, вес (кг): 0.137
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 180 x 90, вес (кг): 2.95
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 375 x 275 x 480, вес (кг): 29.1
Артикул: B21-BW33B
Референс: te00132989
240.12 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW33M
Референс: te00132922
252.13 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW34B
Референс: te00132923
240.12 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW34M
Референс: te00132921
240.12 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW35B
Референс: te00132990
216.97 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Жёлтый
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW35M
Референс: te00132920
206.64 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Жёлтый
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 60, вес (кг): 0.082
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.09
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.804
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 19.5
Артикул: B21-BW8365
Референс: te00114854
251.79 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Зелёно-Красный
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 50 x 30 x 60, вес (кг): 0.1
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.11
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 2.179
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 22.8
Артикул: B21-BA21
Референс: te00114842
121.42 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 16.5
Артикул: B21-BA25
Референс: te00121414
150.43 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 15.8
Артикул: B21-BA31
Референс: te00114843
121.42 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 460 x 305 x 250, вес (кг): 18
Артикул: B21-BA35
Референс: te00121415
143.27 a
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 460 x 305 x 250, вес (кг): 18.5
Артикул: B21-BA42
Референс: te00114845
121.42 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 460 x 305 x 250, вес (кг): 18
Артикул: B21-BA45
Референс: te00121416
143.27 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 18.4
Артикул: B21-BA51
Референс: te00114844
121.42 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Жёлтый
Группа контактов
1з
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 16.5
Артикул: B21-BA55
Референс: te00121417
126.93 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Жёлтый
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 18.4
Артикул: B21-BC25
Референс: te00309057
Цена по запросу
(a)
оптовая цена
x
Степень защиты
IP 40
Группа контактов
1з+1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 410 x 295 x 275, вес (кг): 24.7
Артикул: B21-BC42
Референс: te00114847
150.08 a
(a)
оптовая цена
x
Степень защиты
IP 40
Цвет
Красный
Группа контактов
1р
Посадочный диаметр
22 мм
Производитель
TEXENERGO
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 45 x 30 x 55, вес (кг): 0.066
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 50 x 35 x 70, вес (кг): 0.073
Групповая упаковка
Количество в упаковке (шт): 20, габариты (мм): 260 x 140 x 80, вес (кг): 1.535
Транспортная упаковка
Количество в упаковке (шт): 200, габариты (мм): 460 x 305 x 250, вес (кг): 18
