Покупая рубильники ВР32 у нас, вы получаете не только гарантию качества и надежности изделия, но и бесплатную доставку по Москве и МО, при условии заказа на сумму свыше 50 000руб.
|
|
|
|
|
|
|
|
Назначение и применение ВР32
Рубильник ВР32 (выключатель-разъединитель) используется для не автоматической коммутации цепей переменного тока номинальным напряжением до 690В номинальной частоты 50Гц.
Основными узлами ВР32 являются подвижные и неподвижные контакты. Набор подвижных и неподвижных контактов с корпусом представляет собой пакет. Пакеты стянуты шпильками. Число пакетов соответствует числу полюсов плюс один корпус, в котором размещен механизм фиксации, служащий для фиксации рукоятки привода в положениях «включено» и «отключено».
Подвижные контакты установлены в пластмассовый вал, при повороте которого рукояткой привода в коммутационное положение осуществляется замыкание и размыкание контактов.
В конструкции рубильника ВР32 применена контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Рубильники ВР32 соответствуют ТУ3424-029-18461115-2009 и ГОСТ Р 50030.3 (МЭК 60947-3).1.2 и предназначены для установки в низковольтные комплектные устройства, соответствующие требованиям ГОСТ Р 51321.1.1.3. ВР-32 выпускаются в трехполюсном исполнении с приводом съемной боковой смещенной рукояткой.
Во многих случаях рубильник ВР32 применяют:
- В стационарных комплектных устройствах;
- Грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;
- В вводно-распределительных устройствах жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.
Преимущества ВР32
Характерным преимуществом ВР32 является то, что он производится в России, а значит купить его можно намного дешевле, чем зарубежные аналоги.Также, среди преимущественных показателей выключателя- рубильника ВР32 можно выделить:
- Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;
- Токоведущие элементы из высококачественной электротехнической меди марки М1;
- Наличие вспомогательных контактов;
- Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными и шин с помощью резьбовых соединений;
- по номинальному току;
- по виду ручного привода, в том числе с передней поворотной рукояткой;
- по количеству направлений и полюсов;
- по расположению контактных выводов.

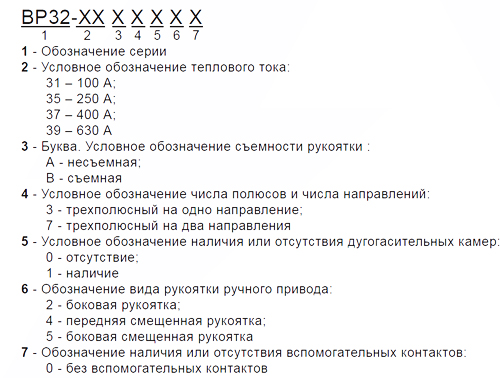

Структура условного обозначения ВР32
Монтаж и эксплуатация ВР32
- Монтаж, подключение и пуск в эксплуатацию выключателей-разъединителей ВР32 должны осуществляться только квалифицированным электротехническим персоналом.
- Монтаж выключателей-разъединителей ВР32 осуществляется на монтажной панели или профилях в НКУ со степенью защиты по ГОСТ 14254, не ниже IP30.
- При монтаже должны обеспечиваться минимально допустимые расстояния до проводящих частей НКУ.
- Выключатель-разъединитель ВР32 может эксплуатироваться в любом пространственном положении при условии обеспечения работоспособности привода.
- Коммутация цепей, находящихся под нагрузкой, допускается только выключателем-разъединителем с установленными дугогасительными камерами.
- Выводы выключателя-разъединителя ВР32 обеспечивают присоединение медных и алюминиевых токопроводящих жил, оконцованных кабельными наконечниками, а также медных и алюминиевых шин.
Купить товары из данной публикации
Артикул: VRB31100L
Референс: te00111884
1 040.52 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 32
Исполнение
Рубильник
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Корпус
Открытый
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 200 x 120 x 90, вес (кг): 1.147
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 440 x 405 x 290, вес (кг): 22.8
Артикул: VRA30100L
Референс: te00122603
941.34 a
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 00
Исполнение
Рубильник
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Несъемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 140 x 90, вес (кг): 0.85
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 0.922
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 420 x 405 x 290, вес (кг): 17.5
Артикул: VRA30100M
Референс: te00420975
781.96 a
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 00
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 180 x 90, вес (кг): 0.85
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 180 x 90, вес (кг): 0.922
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 420 x 405 x 290, вес (кг): 17.5
Артикул: VRA30100
Референс: te00101871
920.57 a
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
690В
Серия
ВР32-31
Степень защиты
IP 00
Исполнение
Рубильник
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Несъемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 180 x 90, вес (кг): 0.85
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 180 x 90, вес (кг): 0.922
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 420 x 405 x 290, вес (кг): 17.5
Артикул: VRA314100
Референс: te00000820
1 602.54 a
(a)
оптовая цена
x
Вид привода
Передняя смещенная, несъемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 00
Исполнение
Рубильник
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Несъемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 95 x 117 x 175, вес (кг): 1.46
Транспортная упаковка
Количество в упаковке (шт): 14, габариты (мм): 290 x 405 x 420, вес (кг): 22.55
Артикул: VRA70100M
Референс: te00420976
1 212.42 a
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 00
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 200 x 120 x 90, вес (кг): 1.147
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 440 x 405 x 290, вес (кг): 22.8
Артикул: VRA70100
Референс: te00101873
1 558.43 a
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 00
Исполнение
Переключатель
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Несъемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 170 x 140 x 90, вес (кг): 1.164
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 140 x 110, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 380 x 290 x 360, вес (кг): 15.5
Артикул: VRA71100L
Референс: te00454081
Цена по запросу
(a)
оптовая цена
x
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 440 x 405 x 290, вес (кг): 22.8
Артикул: VRA71100
Референс: te00376056
Цена по запросу
(a)
оптовая цена
x
Вид привода
Боковая, несъемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 00
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 200 x 120 x 90, вес (кг): 1.147
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 440 x 405 x 290, вес (кг): 22.8
Артикул: VRA714100
Референс: te00123473
1 847.48 a
(a)
оптовая цена
x
Вид привода
Передняя смещенная, несъемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 00
Исполнение
Переключатель
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Несъемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 105 x 120 x 158, вес (кг): 1.82
Транспортная упаковка
Количество в упаковке (шт): 8, габариты (мм): 360 x 295 x 380, вес (кг): 16.41
Артикул: VRB31100M
Референс: te00420977
853.76 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 32
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Страна
Россия
Число направлений
на одно направление
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 200 x 120 x 90, вес (кг): 1.147
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 400 x 405 x 290, вес (кг): 22.8
Артикул: VRB31100
Референс: te00101868
1 040.52 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 32
Исполнение
Рубильник
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Съемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на одно направление
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 200 x 120 x 90, вес (кг): 1.147
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.235
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 440 x 405 x 290, вес (кг): 22.8
Артикул: VRB71100M
Референс: te00420978
1 311.96 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Серия
ВР32-31
Степень защиты
IP 32
Климатическое исполнение
УХЛ3
Производитель
TEXENERGO
Материал корпуса
Пластик
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 130 x 110, вес (кг): 1.355
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 140 x 110, вес (кг): 1.54
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 380 x 295 x 360, вес (кг): 20.5
Артикул: VRB71100
Референс: te00101869
1 733.82 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 32
Исполнение
Переключатель
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Съемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 130 x 110, вес (кг): 1.355
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 140 x 110, вес (кг): 1.54
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 380 x 295 x 360, вес (кг): 20.5
Артикул: VRB71100LM
Референс: te00421791
1 377.56 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 32
Исполнение
Переключатель
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Съемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 180 x 130 x 110, вес (кг): 1.355
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 140 x 110, вес (кг): 1.54
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 380 x 295 x 360, вес (кг): 20.5
Артикул: VRB71100L
Референс: te00010695
1 582.46 a
(a)
оптовая цена
x
Вид привода
Боковая смещенная, съемная рукоятка
Номинальный ток
100 А
Номинальное напряжение, В
~ 690 В
Серия
ВР32-31
Степень защиты
IP 32
Исполнение
Переключатель
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Материал корпуса
Пластик
Возможность съема рукоятки
Съемная
Корпус
Открытый
Способ монтажа
Монтажная плата
Страна
Россия
Число направлений
на два направления
Число полюсов
Трёхполюсные
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 108 x 120 x 158, вес (кг): 1.47
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 360 x 295 x 380, вес (кг): 20.6
Артикул: SRK01-121-100
Референс: te00405465
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 195 x 135 x 90, вес (кг): 1.471
Артикул: SRK01-221-100
Референс: te00405478
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 135 x 110, вес (кг): 2.575
Артикул: SRK01-100-100
Референс: te00405460
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 135 x 90, вес (кг): 1.144
Транспортная упаковка
Количество в упаковке (шт): 18, габариты (мм): 420 x 405 x 290, вес (кг): 20.6
Артикул: SRK01-200-100
Референс: te00405473
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 135 x 110, вес (кг): 1.71
Артикул: SRK01-111-100
Референс: te00405464
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 200 x 140 x 90, вес (кг): 1.21
Артикул: SRK01-211-100
Референс: te00405477
Цена по запросу
(a)
оптовая цена
x
Производитель
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 195 x 170 x 130, вес (кг): 1.71
