Назначение и область применения

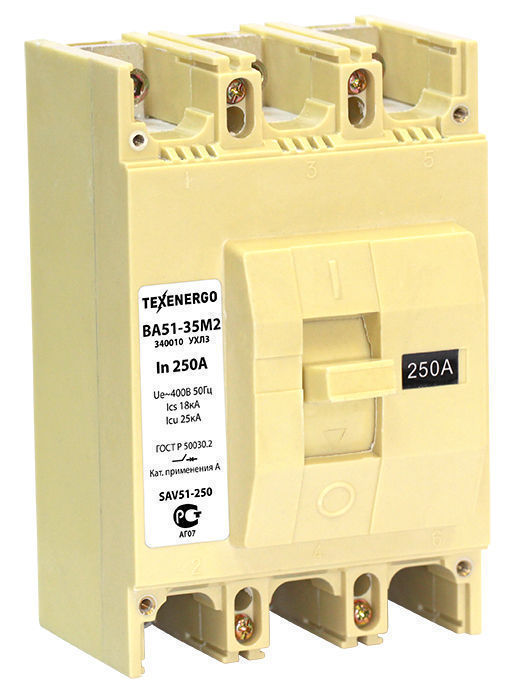

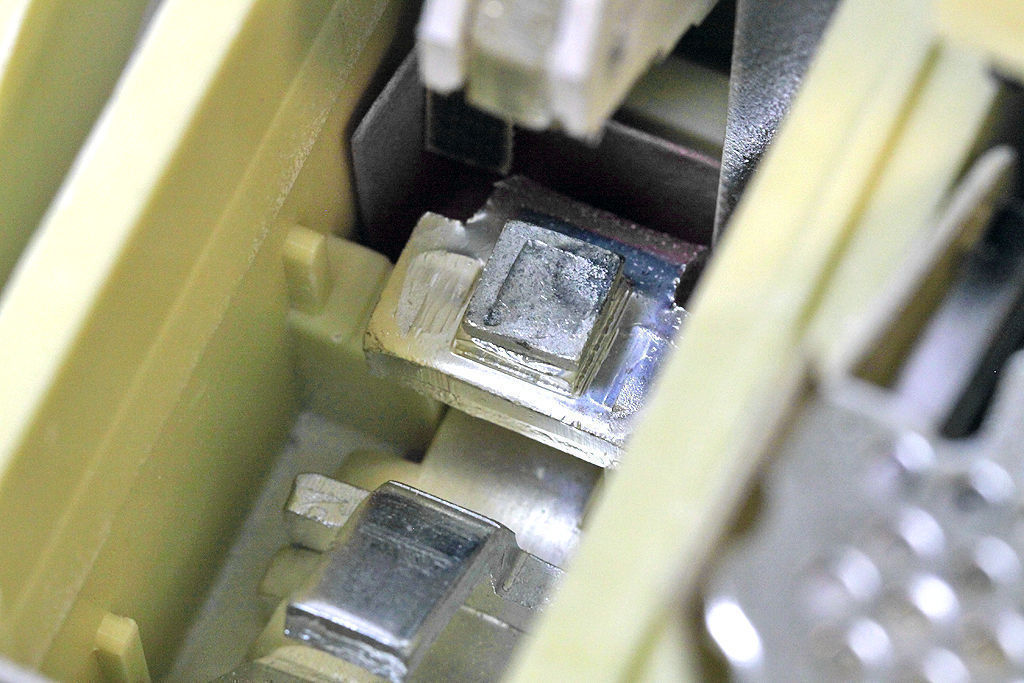

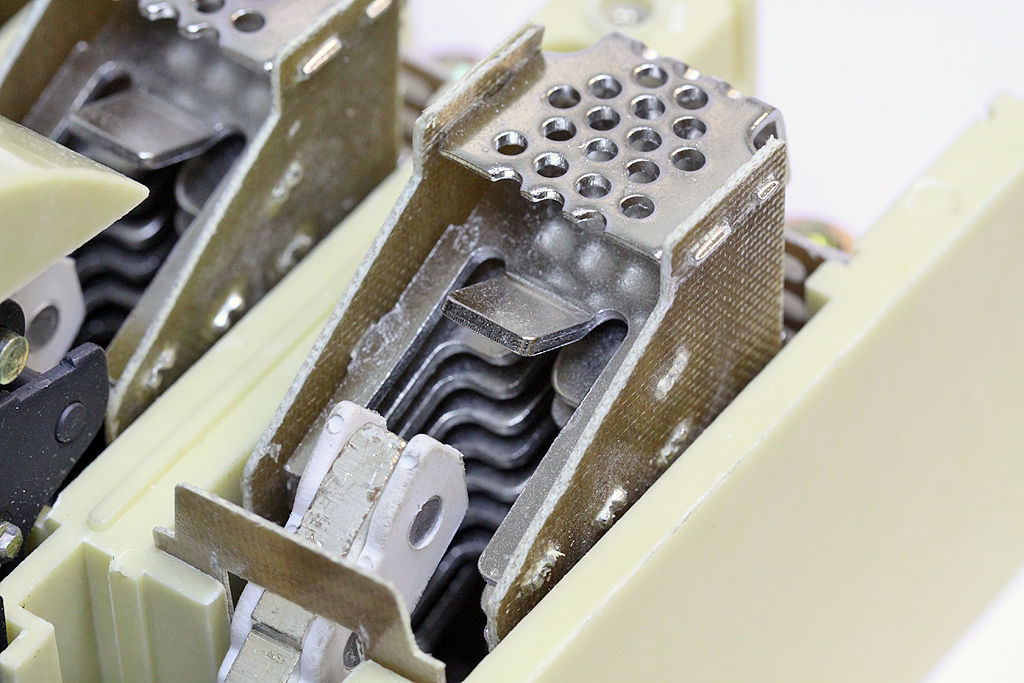

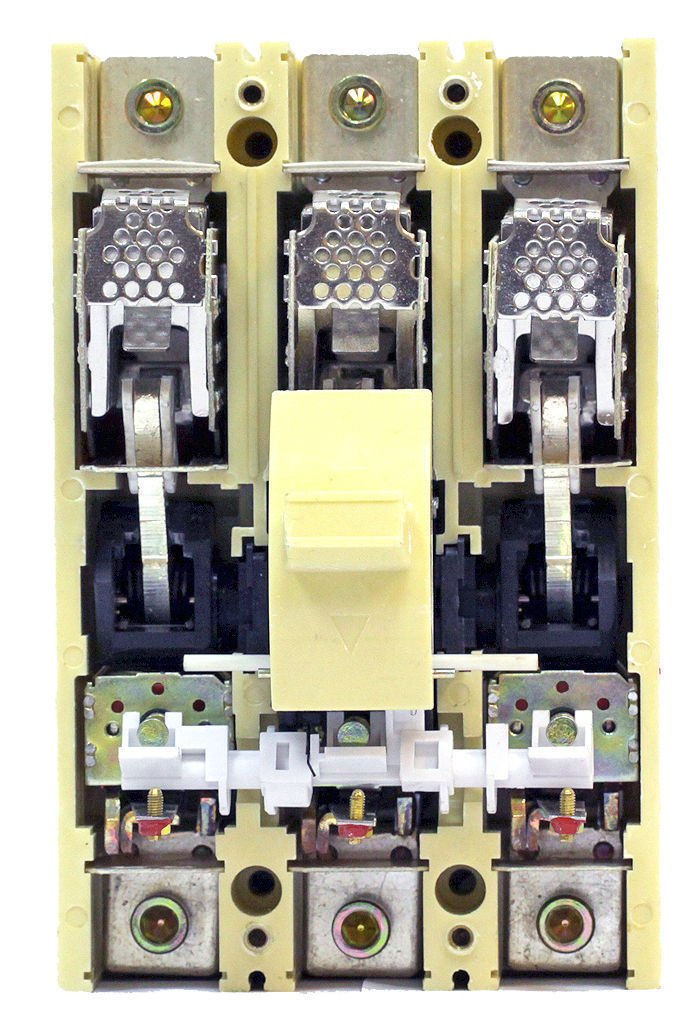

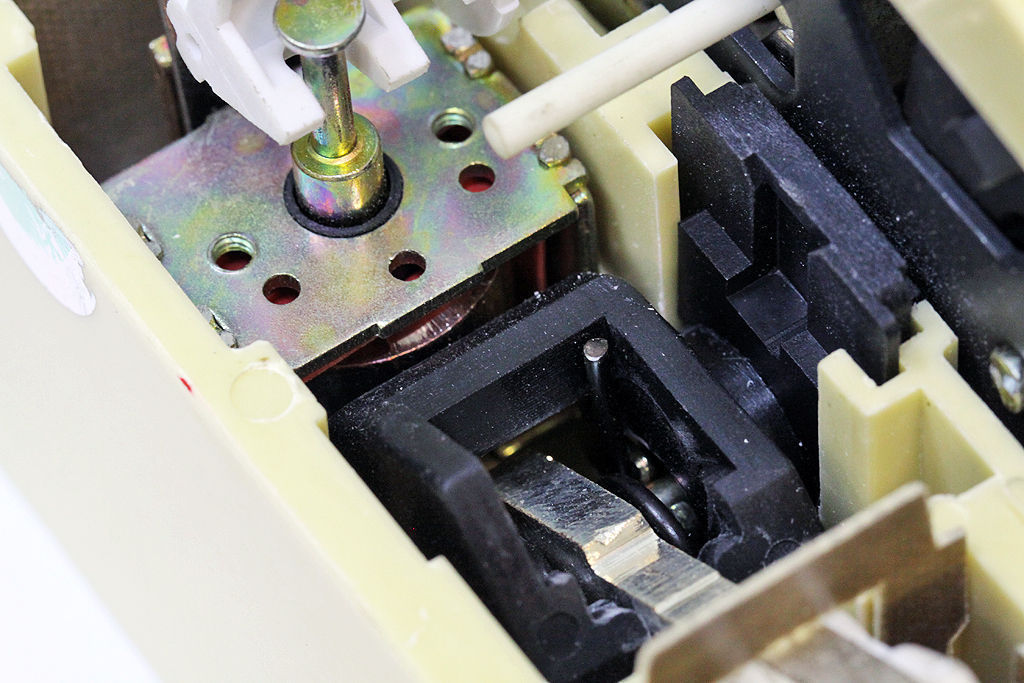

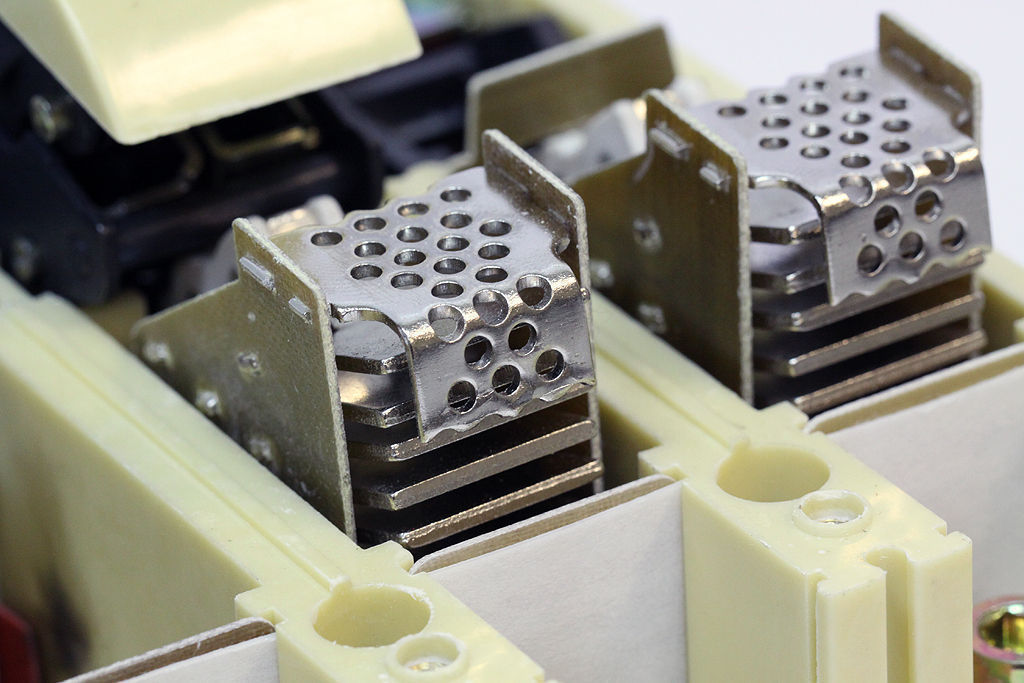

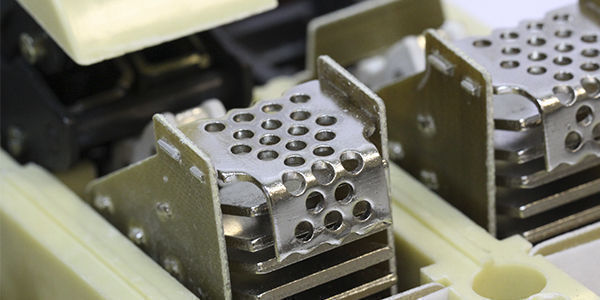

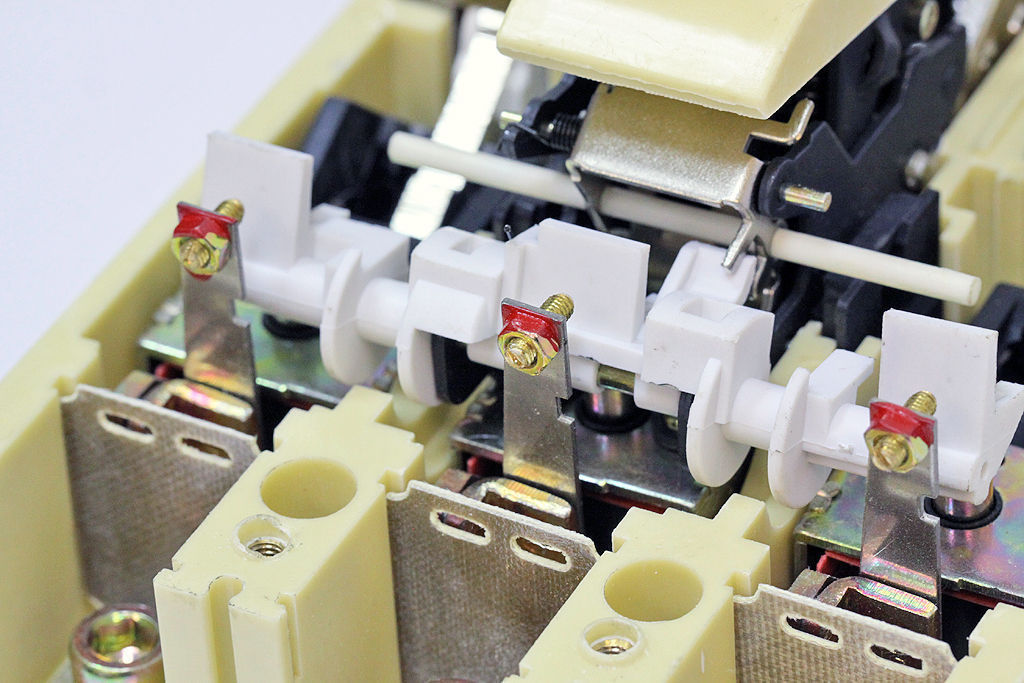

Автоматические выключатели ВА5135 предназначены для проведения тока в нормальном режиме и отключении цепи при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрической цепи.
Выключатели автомат ВА-5135 рассчитаны для эксплуатации в электрических цепях переменного тока 50 Гц, напряжением 400 В и рабочими токами от 16 до 250 А.
Выключатели освещения могут быть использованы для установки в электрощитовое оборудование производственных, общественных и жилых зданий, а также для управления и защиты отдельных потребителей.
Автоматические выключатели ВА5135 имеют сертификаты соответствия требованиям нормативных документов и соответствия требованиям технического регламента пожарной безопасности.
Выключатели ВА изготавливаются по техническим условиям ТУ 2008 ИШЖТ.641683.014ТУ соответствуют требованиям ГОСТ Р 50030.2-99.1
 |  |  |
 |  |  |
| Наименование |
Значение
| ||||||||||||
| Число полюсов |
3
| ||||||||||||
| Номинальное рабочее напряжение, Ue,В |
400
| ||||||||||||
| Номинальная частота, Гц |
50
| ||||||||||||
| Номинальное напряжение изоляции, Ui,B |
690
| ||||||||||||
|
Габарит М1
|
Габарит М2
| ||||||||||||
| Номинальные токи In,A |
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
250
|
| Установка электромагнитного расцепителя, Im,A |
12In ± 20%
| ||||||||||||
| Климатическое исполнениеи и категория размещения по ГОСТ 15150 |
УХЛ3
| ||||||||||||
| Содержание драг. металлов, г. |
5,22 (серебро)
| ||||||||||||
Условия эксплуатации ВА5135
- Высота над уровнем моря не более 2000 м.
- Номинальное значение климатических факторов по ГОСТ 15150-69 для исполнения УХЛ3.
- Пригодны для эксплуатации в исполнении УХЛ4.
- Температура окружающего воздуха от -40 до +50о С.
- Степень загрязнения среды - 3 по ГОСТ Р 50030.1-2007.
- Механические воздействующие факторы по группе М3 ГОСТ 17516.1-90.
- Рабочее положение выключателей в пространстве - на вертикальной плоскости знаком «I» (включено) - вверх; возможен поворот вправо или влево на 90о .
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
- IP00 для выводных зажимов
- IP20 для оболочки выключателя
Рекомендуемые присоединительные сечения медных проводников в зависимости от номинальных токов автоматического выключателя ВА5135
|
In, А
|
Сечение проводников, мм²
|
|
16
|
2,5
|
|
20
|
4,0
|
|
25
|
4,0
|
|
31,5
|
6,0
|
|
40
|
10
|
|
50
|
10
|
|
63
|
16
|
|
80
|
25
|
|
100
|
35
|
|
125
|
50
|
|
160
|
70
|
|
200
|
90
|
|
250
|
120
|
Купить товары из данной публикации
Артикул: 108390
Референс: te00001676
14 092.92 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
320 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Страна
Россия
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Артикул: 108391
Референс: te00001677
14 092.92 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
400 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Страна
Россия
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Артикул: SAV51-016
Референс: te00300092
2 433.43 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
16 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-020
Референс: te00300093
2 433.43 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
20А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-025
Референс: te00300094
2 875.86 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
25 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-032
Референс: te00300095
2 875.86 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
31,5 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 112 x 95, вес (кг): 2
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 115 x 115, вес (кг): 2
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 24.5
Артикул: SAV51-040
Референс: te00300096
2 306.87 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
40 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 25
Артикул: SAV51-050
Референс: te00300097
2 875.86 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
50 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-063
Референс: te00300098
2 306.87 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
63 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 112 x 95, вес (кг): 2
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 115 x 115, вес (кг): 2
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 24.5
Артикул: SAV51-080
Референс: te00300099
2 875.86 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
80 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-100
Референс: te00300100
2 875.86 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
100 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-125
Референс: te00300101
3 948.61 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
125 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 110 x 115, вес (кг): 1.87
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 120 x 115, вес (кг): 1.963
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 11.5
Артикул: SAV51-160
Референс: te00300102
3 948.61 a
(a)
оптовая цена
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
160 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 400 В
Серия
ВА 5135
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 175 x 112 x 95, вес (кг): 2
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 115 x 115, вес (кг): 2
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 495 x 380 x 200, вес (кг): 24.5
