Для защиты вашего оборудования TEXENERGO производит реле контроля напряжения (фаз) ЕЛ - 11 МТ, ЕЛ - 12 МТ.

    На любом предприятии есть проблема защиты электрооборудования от некачественного напряжения. Для нормальной работы оборудования от трёхфазного напряжения требуется - строго определённые напряжения на фазах и строго определённый порядок чередования фаз.
Насущная необходимость - защита от:
  •  снижения и повышения напряжения на любой из трёх фазах,
  • «перекоса фаз» (напряжения на фазах (двух, всех) имеют разную величину),
  • обрыва фаз.
   Некачественное напряжение приводит к перегреву и выходу их из строя трансформаторов, обмоток двигателей (и другого оборудования). Как следствие экономические потери.
    Например, случается в результате аварии в цепи питания три фазы имеют напряжение 220 В относительно земли, и две из них слиплись (замкнуты между собой). Эксплуатация оборудования в этом случае приведёт к выходу его из строя.

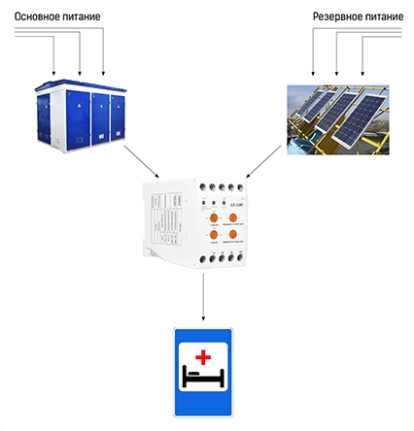

   При проблемах в питающей сети реле контроля фаз переключит здание, например, больницу на резервный источник питания (Рис. 1).
    Реле контроля фаз отключит электродвигатель, если будут проблемы с напряжением или в фазах (Рис. 2).




















Рис. 1




















Рис. 2

Для защиты вашего оборудования TEXENERGO производит реле контроля фаз ЕЛ - 11 МТ, ЕЛ-12 МТ.


   Реле соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) и признаны годными к эксплуатации.
   Гарантийный срок – 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.
   Корпус изготовлен из негорючего самозатухающего пластика.
   Привлекательная цена реле позволяет использовать его для широкого спектра задач.

Назначение

    Для защиты электрооборудования, питаемого трехфазной сетью в случаях:
  • повышения напряжения сети;
  • падения напряжения сети;
  • нарушения чередования фаз;
  • пропадания одной и более фаз;
  • асимметрии фаз.

В случае обрыва фазы или ошибки чередования фаз реле срабатывает моментально (≤0,2 секунд).
В случае снижения напряжения или перенапряжения срабатывание происходит с установленной задержкой 0,5-10 секунд (во избежание отключения двигателя при кратковременных скачках напряжения).

Описание

   Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость.

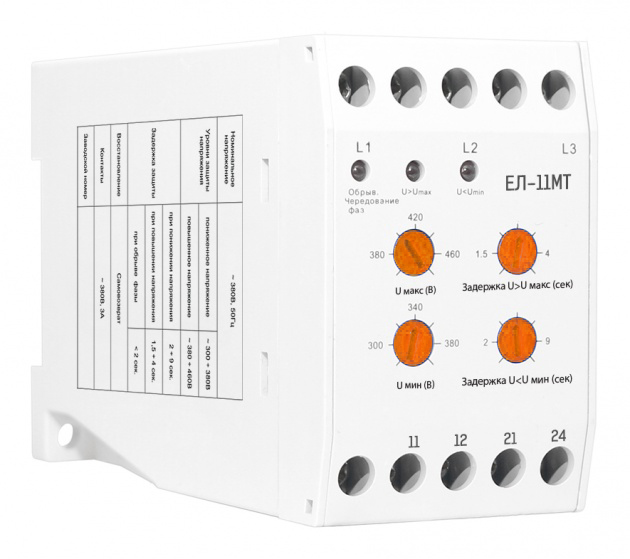

   Реле имеет на лицевой панели 4 регулятора.
   Установки верхнего и нижнего значений напряжения.
   Установки времени отключения реле при повышении и понижении напряжения сети.

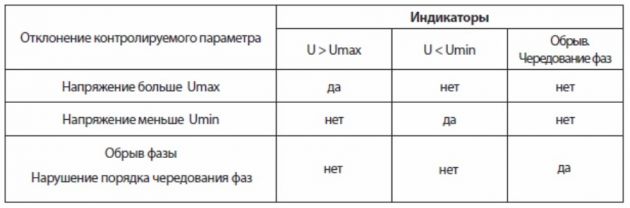

   Реле имеет на лицевой панели 3 индикатора (обрыв чередования фаз, U>Uмакс, U< Uмакс).

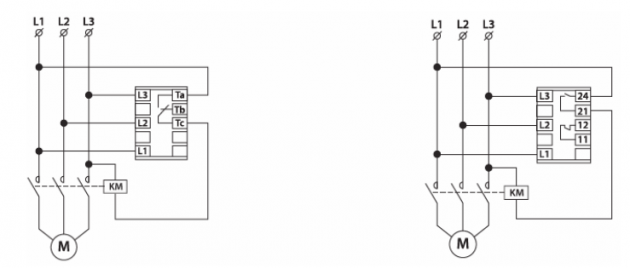

Схемы подключения к сети


Схемы работы реле

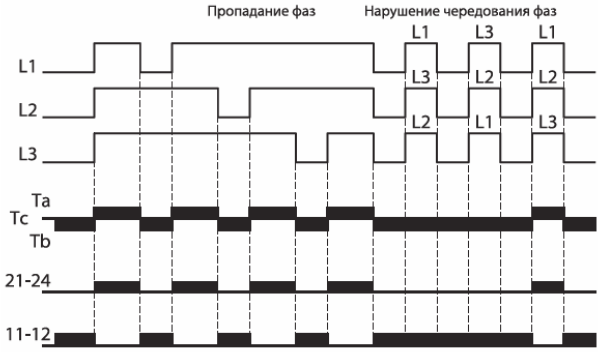

Схема работы реле при пропадании и нарушении чередования фаз

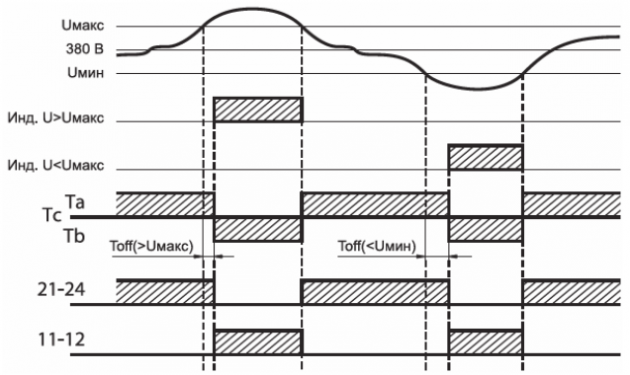

Схема работы реле при повышении/падении межфазного напряжения


Технические характеристики

Наименование параметра

Значение

Напряжение питания, В

3х380В АС

Номинальная частота, Гц

50

Номинальная коммутирующая способность контактов, А

3

Верхний порог напряжения, В

380-460 (регулируется)

Нижний порог напряжения, В

300-380 (регулируется)

Время срабатывания при повышении напряжения, сек

1,5-4 (регулируется)

Время срабатывания при понижении напряжения, сек

2-9 (регулируется)

Время срабатывания при пропадании одной и более фаз, сек

<0.2

Время срабатывания при нарушении чередования фаз, сек

<0.2

Диапазон рабочих температур, 0С

-5+40

Степень защиты

IP20

Потребляемая мощность, не более, Вт

2

Механическая износостойкость, циклов

1 000 000

Электрическая износостойкость, циклов

100 000

Способ монтажа

На din-рейку или монтажную плоскость

Тип контакта

1п (1 переключающий)
1нр+1нз (1 норм. разомокн. + 1 норм. Замкн.)
