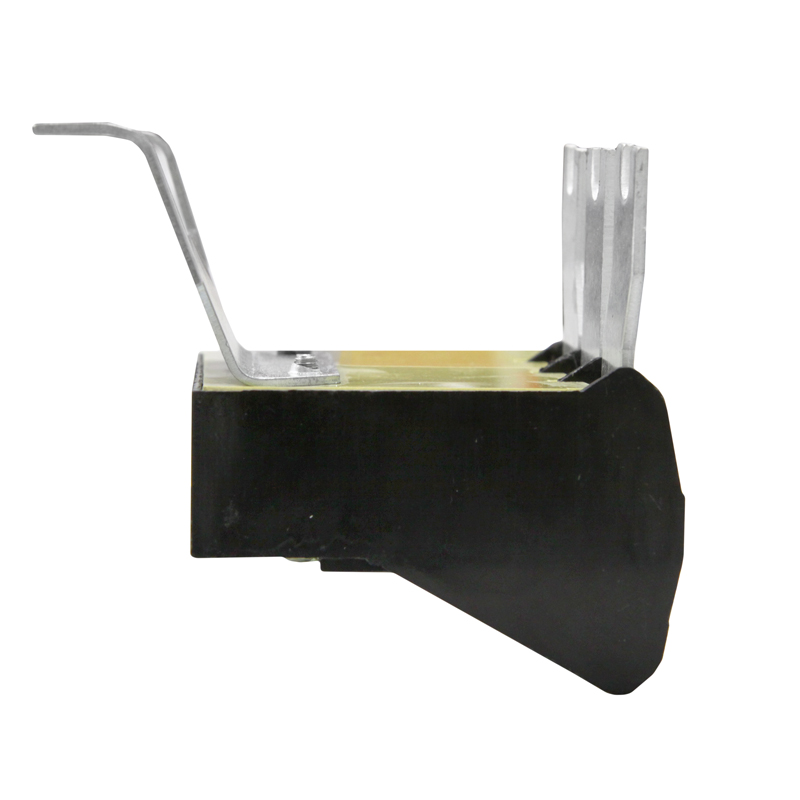

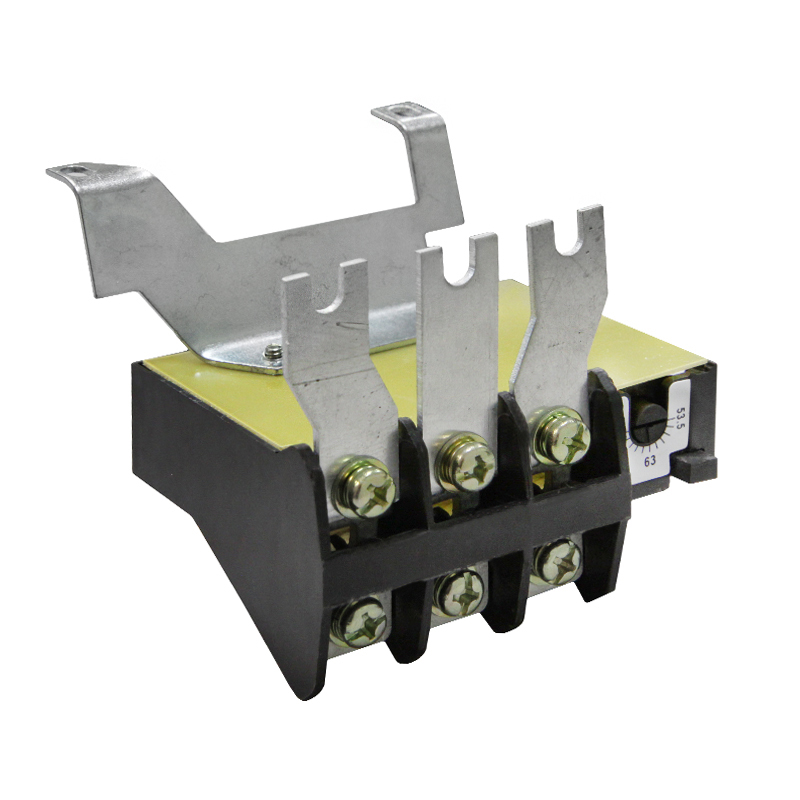

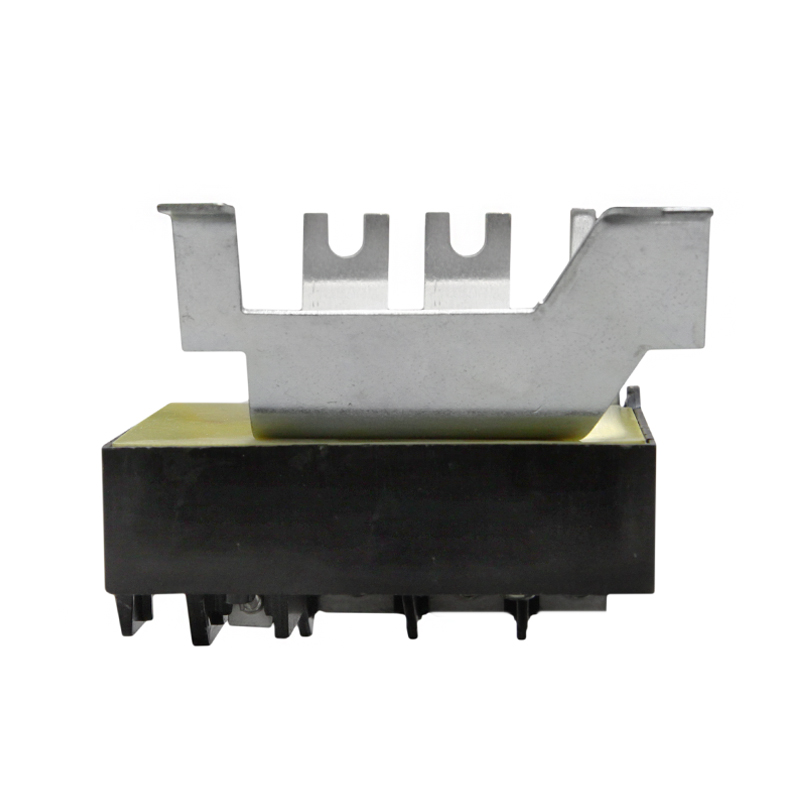

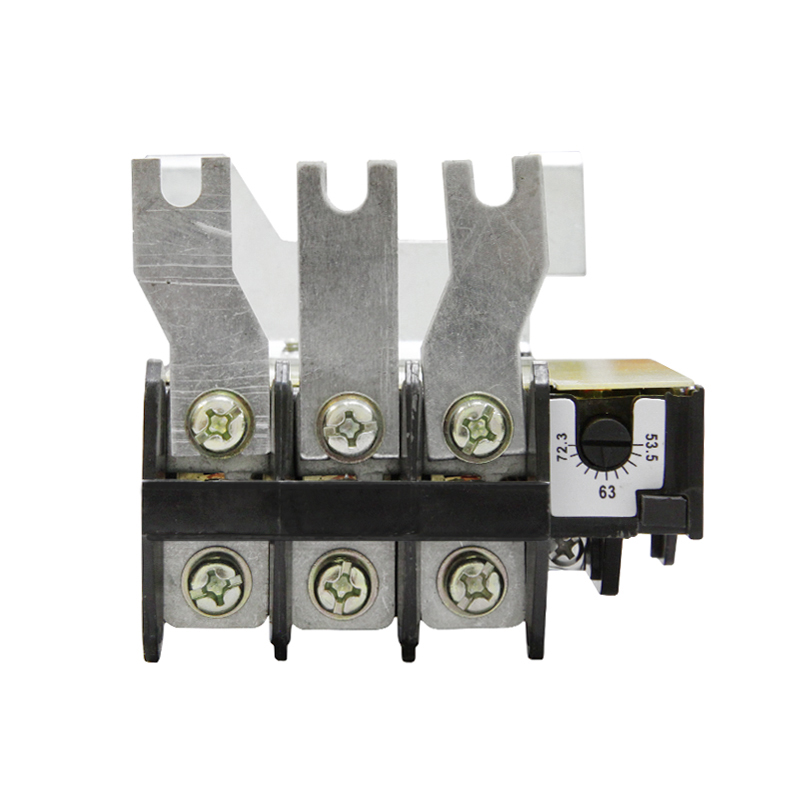

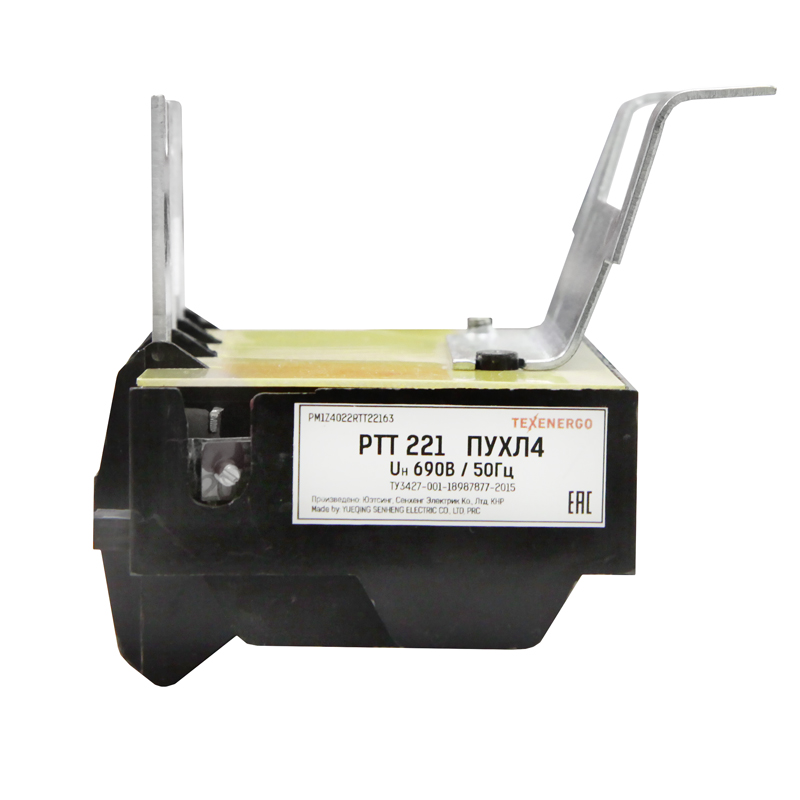

Реле эл. тепловое токовое РТТ 221 63 А

Бесплатная доставка при заказе на сумму от 50 000 руб.

Описание

Реле предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при обрыве одной из фаз.
Реле применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В частотой 50Гц, в цепях постоянного тока напряжением 440В.
Реле имеют несменные нагреватели, температурный компенсатор, регулятор уставки токов несрабатывания, кнопку ручного возврата, один размыкающий либо переключающий контакт.
Реле имеют несменные нагреватели, температурный компенсатор, регулятор уставки токов несрабатывания, кнопку ручного возврата, один размыкающий либо переключающий контакт.
Рабочее положение – крепление на вертикальной плоскости регулятором тока несрабатывания вперед, крышкой вверх. Допускается отклонение на 15? в любую сторону.

Структура условного обозначения: РТТ Х1Х2Х3Х4Х54:
РТТ– Реле электротепловое токовое;
Х1 – Цифра, определяющая исполнение реле по величине номинально тока
1 – исполнение на 40А
2 – исполнение на 80А;
Х2 – Цифра, определяющая способ установки реле:
1 – исполнение на все токи для индивидуальной установки;
2 – исполнение на 40А для втычного подсоединения к контактору ПМ12-040;
3 – исполнение на 40А для втычного подсоединения к контактору ПМ12-025; на 63А для подсоединения к контактору ПМ12-063;
4 – исполнение на 40А для втычного подсоединения к контакторам ПМЕ-200 и ПМА-3000;
Х3 – Цифра, определяющая исполнение реле по роду свободных контактов реле:
1 – исполнение с одним размыкающим контактом;
отсутствие цифры означает исполнение реле с переключающим контактом;
Х4 – Обозначение исполнения реле по величине инерционности:
П – исполнение реле пониженной инерционности;
отсутствие буквы означает исполнение реле повышенной инерционности;
Х5 – Климатическое исполнение реле УХЛ, по ГОСТ 15150-69;
4 – Категория размещения по ГОСТ 15150-69.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
