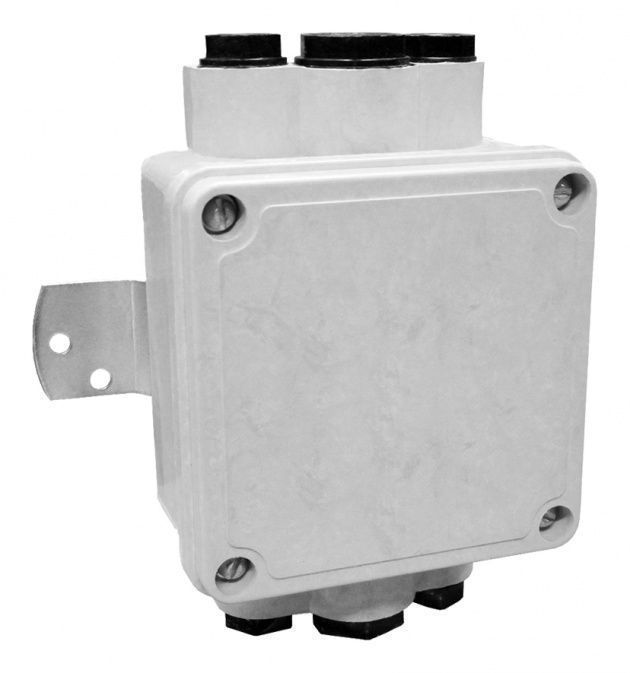

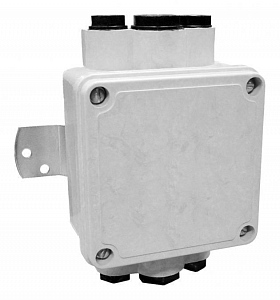

КСП
Коробки соединительные пластмассовые типа КСП предназначены для соединения и разветвления кабелей с медными и алюминиевыми жилами в электрических цепях управления, контроля и сигнализации систем автоматизации технологических процессов с напряжением от 0,5В до 660В переменного тока частотой 50-60 Гц или от 0,5В до 440В постоянного тока.
Номинальный ток в цепи до 25А.
Климатическое исполнение и категория размещения коробок по ГОСТ 15150 для климатических условий У категория 2.
Сечение подключаемых жил проводов и кабелей 0,35-4 мм2. К каждому зажиму может быть подключено до 2 жил проводов одновременно
Технические характеристики.
|
Условное наименование
|
Габаритные размеры, мм
|
Количество зажимов, шт
|
Степень защиты
|
Климатическое исполнение
|
Масса, кг
|
|
КСП-10
|
210х200х80
|
10
|
IP65
|
У2
|
1,05
|
|
КСП-25
|
250х212х78
|
25
|
IP65
|
У2
|
1,67
|
|
КСП-45
|
400х250х105
|
40
|
IP65
|
У2
|
3,25
|
|
КСП-45
|
400х250х105
|
45
|
IP65
|
У2
|
3,3
|
Условия эксплуатации.
- рабочая температура окружающей среды от минус 40°С до плюс 40°С;
- вибрационные нагрузки в диапазоне частот от 1 до 35Гц при максимальном ускорении 0,5g;
- степень опасности механических повреждений высокая.
- максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85°С.
Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение коробок в пространстве - любое.
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
