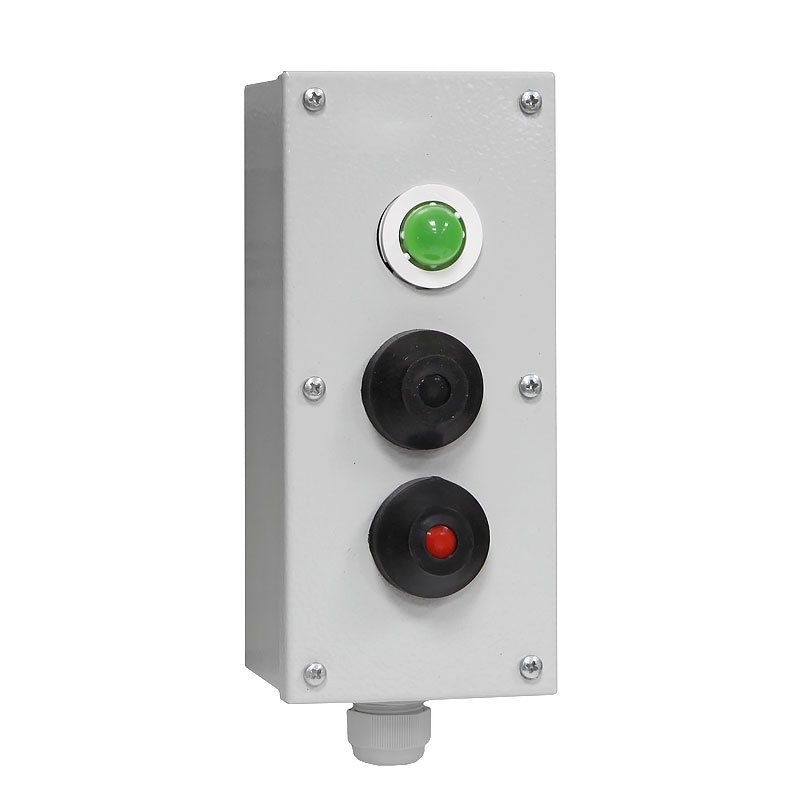

Пост управления ПКУ-15-21.131-54У2

Референс:
te00008359
Артикул:
PKM1503
Рейтинг:
Высокая надежность - гарантия лучшей цены!
Характеристики:
Номинальный ток
10 А
Номинальное напряжение, В
~ 660 В
Серия
ПКУ
Степень защиты
IP54
Климатическое исполнение
УХЛ2
Производитель
TEXENERGO
Тип исполнения
Для пристройки к ровной поверхности
Количество кнопок
2 кнопки
Материал корпуса
Металл
Световая индикация
1 зеленая
Страна
Россия
Индивидуальная упаковка
Количество в упаковке (шт)
1
Габариты (мм)
210 x 95 x 76
Вес (кг)
0.76
Штрих-код:
Референс компании
te00008359
Артикул поставщика
PKM1503
Штрих-код
2846900083594
Штрих-код: 2846900083594
Описание
Сертификаты
Публикации

Предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока до 440 В.

Технические данные

Основные параметры постов ПКУ 15-21 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии КЕ ТУ 16.542.015-84 и переключателей управления серии ПЕ ТУ 16-526.408-72.

Категория применения встроенных в посты кнопочных выключателей и переключателей-АС11 и ДС11 по ГОСТ 12434-83.

Номинальный режим работы постов - продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный по ГОСТ 12434-83.

К каждому зажиму встроенного аппарата можно подсоединять один медный или алюминиевый провод сечением не более 2,5 кв. мм. и два медных провода сечением не более кв.мм.

Согласно заявке посты могут быть укомплектованы:
- светосигнальной арматурой СКЛ 11;
- кнопочными переключателями серии ПЕ;
- кнопками серии КЕ.

Исполнение поста со степенью защиты IP-54 предусматривает наличие герметичного сальника:
- ПКУ 15-21.111
- ПКУ 15-21.121
- ПКУ 15-21.131
- ПКУ 15-21.141
- ПКУ 15-21.231
- ПКУ 15-21.331
- PG - 13.5
- PG - 19
- PG - 21
- PG - 36 и др.

Конструкция и принцип действия

Посты представляют собой металлические оболочки со встроенными аппаратами.

Посты, встраиваемые у плоской поверхности, поставляются как с сальниками для уплотнения проводов, так и без них (оговариваются в заказе), а подвесные посты только с сальниками В постах могут быть 1 или 2 сальниковых ввода. Сальниковый ввод компенсируется шайбами, диаметр которых (проходное отверстие) зависит от типа поста: ПКУ 15-21.111 - 20мм, ПКУ 15-21.121, ПКУ 15-21.131 - 24мм, ПКУ15-21.141 - 28мм, ПКУ 15-21.231, ПКУ 15-21.331 - 48мм.

Пост управления, пристраиваемый к плоской поверхности, состоит из металлического корпуса и панели с установленными на ней коммутационными аппаратами КЕ, ВК, ПЕ, светосигнальной арматурой СКЛ с оперативными табличками. Ввод монтажных проводов осуществляется через специальные отверстия в корпусе или сальниковый ввод.

Условия эксплуатации

Номинальное значение климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543-70 для поста со степенью защиты IP54–T2, а для поста со степенью защиты IP40–T3.

Нижнее значение рабочей температуры для климатического исполнения У - -40...0 С, при таком же значении температуры допускается эксплуатация постов в условиях УХЛ2, УХЛ3.

Высота над уровнем моря не более 4300 м.

Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль, в концентрациях, нарушающих работу постов.

Тип атмосферы – II , по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается.

Рабочее положение в пространстве – любое.

В части требования техники безопасности посты соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.

Посты соответствуют требованиям ТУ 16-526.333-83, ГОСТ 2492-84, ГОСТ 12434-83.
