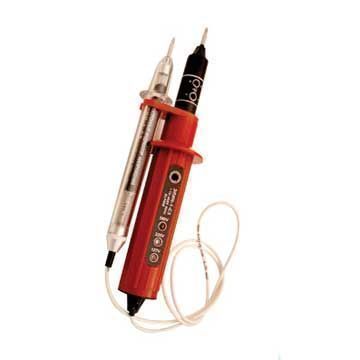

ЭЛИН–1 СЗ ИП–М
Указатель напряжения универсальный ЭЛИН–1 СЗ ИП–М двухслойный, с импульсной светозвуковой индикацией
предназначен для проверки наличия или отсутсвия напряжения в электроустановок переменного тока частотой 50 Гц
и постоянного тока напряжением 25 ÷ 400 В, в условиях эксплуатации У1 по ГОСТ 15150-69 (при температуре
от +40 °С до -45°С и относительной влажности воздуха 80% при 25°С).
Отсутсвие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа ЭЛИН–1 СЗ ИП–М позволяет определить полярность постоянного тока, на что указывает
свечение светодиота у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой
металлической части кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над
надписью «фаза». При нажатии на ту же кнопку вкючается светодиод, расположенный в области шупа указателя и
обеспечивает освещение зоны проверки напряжения,.
Диапазон рабочих напряжений, В
-переменного тока - 25÷400
-постоянного тока - 25÷400
Напряжение индикации (порог), В - 25
Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более
- в однополюсном режиме - 0,6
- в двухполюсном режиме - 9
Источник питания подсветки:
литиевый, марки Cr -123, напряжением 3В, емкостью - 1500 мА/ч
Продолжительность подсветки в непрерывном режиме - 150 часов
Габаритные размеры корпусов, мм, - Ø 43 x 250
Длина соединительного провода, мм, не менее - 1000
Масса ЭЛИН-1СЗ ИП-М , кг, не более - 0,15
