Назначение изделия
Рубильники серии Р открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа (для рубильников на 100А и 250А) и перпендикулярно плоскости монтажа (для рубильников на 400А и 630А), обладающие свойствами разъединителей (в дальнейшем аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 380В.
Конструкция:

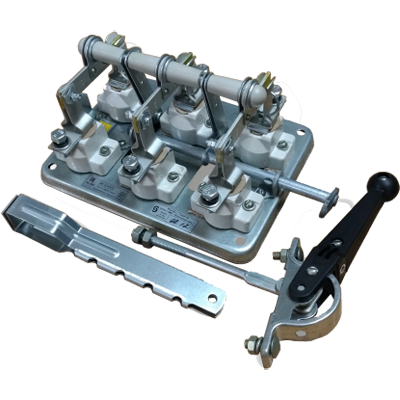

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
У рубильников с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
У рубильников с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.
Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников открытое.
