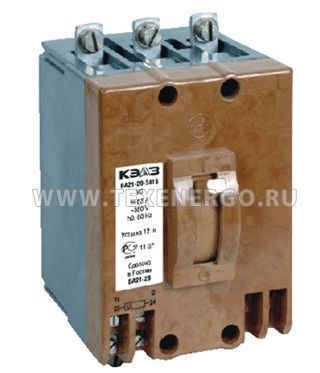

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 1.6 А .
Основные характеристики
Классификация
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия: Выключатель автоматический
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1,60 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 10 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: 1з+1р Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 12Iн Порядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А): 1,60
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +60°С
Гарантийный срок эксплуатации (лет): 3
Габариты и материалы
Габариты изделия: Ширина (мм): 88
Габариты изделия: Высота (мм): 220
Габариты изделия: Глубина (мм): 122
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации: нет
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
