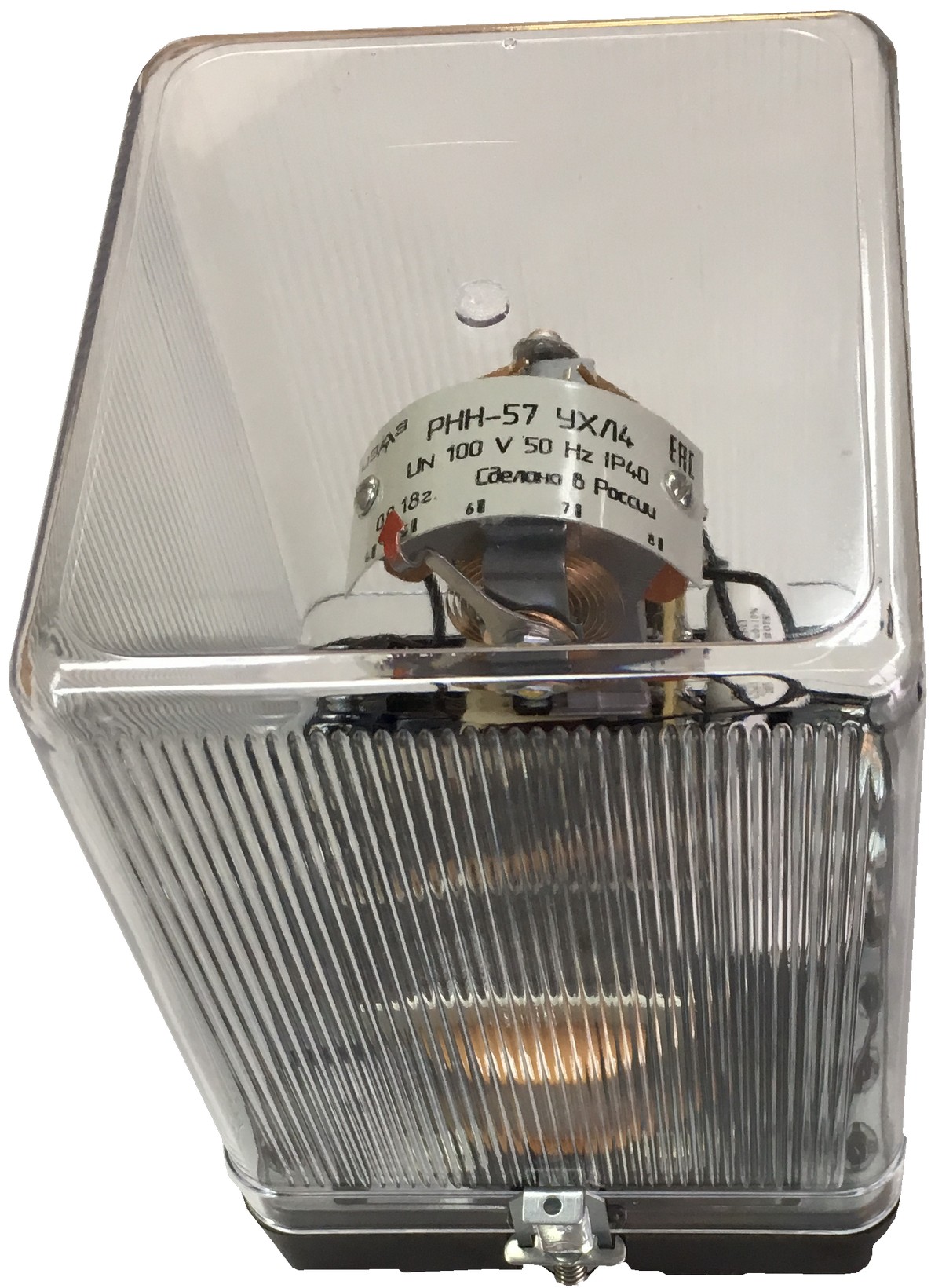

Реле напряжения нулевой последовательности РНН-57

Бесплатная доставка при заказе на сумму от 50 000 руб.

Описание

Реле РНН 57 применяются в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения и предназначены для применения в схемах поперечных дифференциальных защит, дистанционных защит с В.Ч. блокировкой, ОАПВ и т.д. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения “4” по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С. Группа механического исполнения М39 по ГОСТ 17516.1-90. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. Основные параметры Номинальное напряжение, В - 100 Пределы уставок на напряжение срабатывания реле, В - от 4 до 8 Номинальная частота переменного тока, Гц - 50-60 Технические данные Коэффициент возврата реле, не менее -0,8 Загрубление реле при воздействии напряжения третьей гармоники (150 или 180 Гц), раз, не менее -8 Длительность кратковременного режима работы при напряжении, равном 190 В, с -6 Контакты реле: 1 замыкающий, 1 размыкающий Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А: - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт -60 - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА -300 Коммутационная износостойкость, циклы ВО-2500 Потребляемая мощность при номинальном напряжении, ВА, не более-30 Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
