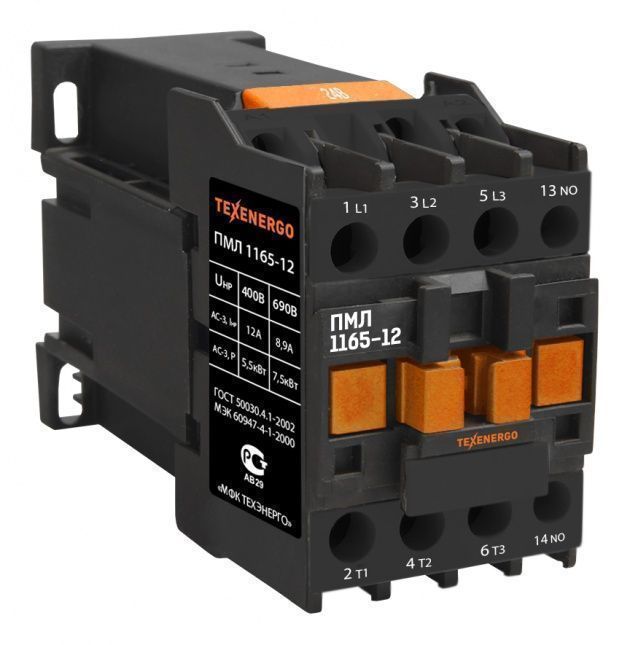

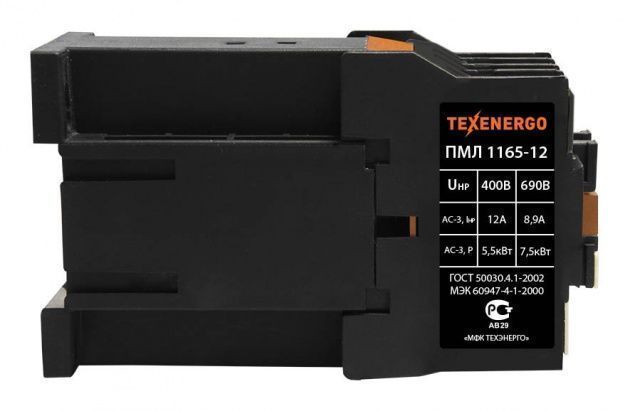

Пускатель магнитный ПМЛ 1165-12 =24В пост. ток 12А 1з УХЛ4 Б Теxenergo

Референс:
te00137535
Артикул:
PM1L1210BD
Рейтинг:
Наше производство - гарантия качества!
Характеристики:
Номинальный ток
12 А
Номинальное напряжение, В
~ 690 В
Серия
ПМЛ
Степень защиты
IP20
Напряжение катушки управления
24 В
Исполнение
Нереверсивные
Исполнение по износостойкости
Класс Б
Количество силовых полюсов
3 полюса
Наличие теплового реле
Без реле
Возможность установки дополнительных контактов
Да
Производитель
TEXENERGO
Дополнительные контакты
1но
Род тока катушки управления
DC
Способ монтажа
DIN-рейка или монтажная плата
Индивидуальные характеристики товара
Количество (шт)
1
Габариты (мм)
70 x 45 x 115
Вес (кг)
0.5
Индивидуальная упаковка
Количество в упаковке (шт)
1
Габариты (мм)
75 x 45 x 120
Вес (кг)
0.53
Транспортная упаковка
Количество в упаковке (шт)
25
Габариты (мм)
400 x 260 x 200
Вес (кг)
13.5
Штрих-код:
Референс компании
te00137535
Артикул поставщика
PM1L1210BD
Штрих-код
4680219022060
Штрих-код: 4680219022060
Описание
Сертификаты
Публикации


Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз

Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ: Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ

Ссылки на аксессуары в нашем каталоге:
- Реле электротепловые серии РТЛ ;
- Приставки выдержки времени серии ПВЛ;
- Приставки контактные серии ПКЛ;
- Механизмы блокировки;

Технические характеристики:
  Тип
Ном.
ток In, А
Мощность э/д, АС-3, кВт
220 В 380 В 660 В
ПМЛ 110Х-09
9 2,2
4
5,5
ПМЛ 110Х-12 12 3
5,5
7,5
ПМЛ 210Х-18 18 4
7,5
9
ПМЛ 210Х-25 25 5,5
11
15
ПМЛ 310Х-32 32 7,5
15
18,5
ПМЛ 3100-40 40 11
18,5
30
ПМЛ 4100-50 50 15
22
33
ПМЛ 4100-65 65 18,5
30
37
ПМЛ 5100-80 80 22
37
45
ПМЛ 5100-95 95 25
45
45

Скачать структуру условного обозначения и расширенную таблицу технических характеристик электромагнитных пускателей ПМЛ в формате .PDF

Преимущества:
- Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
- Удобство для проведения профилактики и ремонта без отсоединения проводников.
Широкая номенклатура катушек управления на разные напряжения;
- Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
- Возможность создания реверсивного исполнения.
- Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
- Поставка в индивидуальной и групповой упаковке.

Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:

Схема подключения нереверсивного пускателя ПМЛ без теплового реле Схема подключения нереверсивного пускателя ПМЛ с тепловым реле и кнопкой


Нормально замкнутый или нормально разомкнутый контакт: в чем разница: 1з = 1 замыкающий = 1 разомкнутый = 1 н.о. = 1 NO 1р = 1 размыкающий = 1 замкнутый = 1 н.з. = 1 NC Под понятием «разомкнутый» контакт подразумевается «нормально разомкнутый», такой контакт при подаче напряжения замыкает цепь, т.е. он - «замыкающий». И наоборот – «замкнутый» контакт подразумевает «нормально замкнутый», такой контакт при подаче напряжения размыкает цепь, т.е. он – «размыкающий»

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
