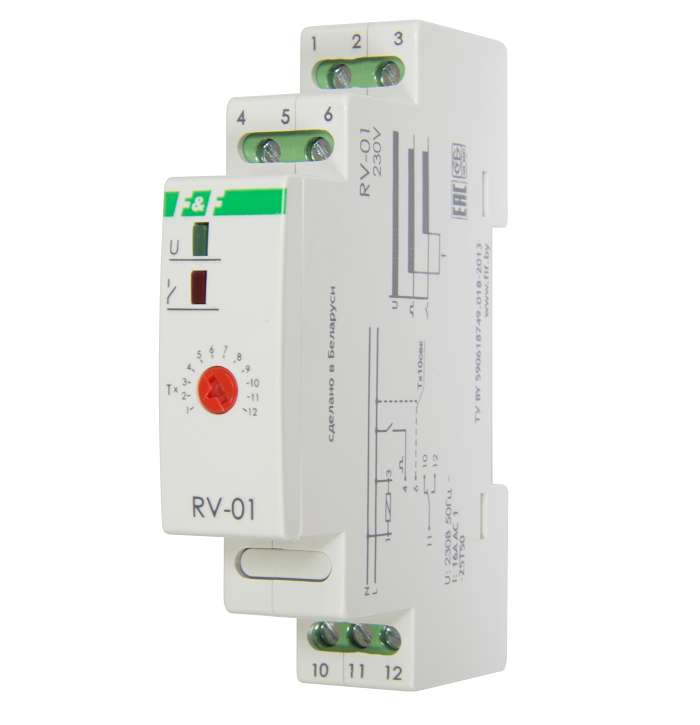

Реле времени с задержкой включения RV-01 предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.
Особенности эксплуатации:
При включённом питании реле не реагирует на изменение диапазонов времени.
Изменение диапазона времени и функции возможны только после отключения и повторного включения напряжения питания.
При включённом питании возможна только плавная регулировка времени в установленном диапазоне.
Принцип работы:
Установлена перемычка между клеммами 1 и 4.
После включения питания и отсчёта установленной выдержки времени реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
Запуск реле управляющим сигналом.
При замыкании контакта S начинается отсчёт выдержки времени, по истечении которой включается исполнительное реле (замыкаются контакты 11-12). 8 таком положении реле находится до отключения питания. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
