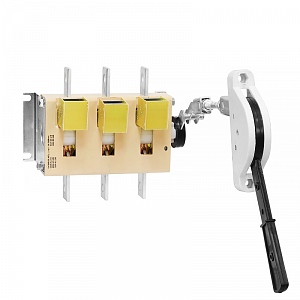

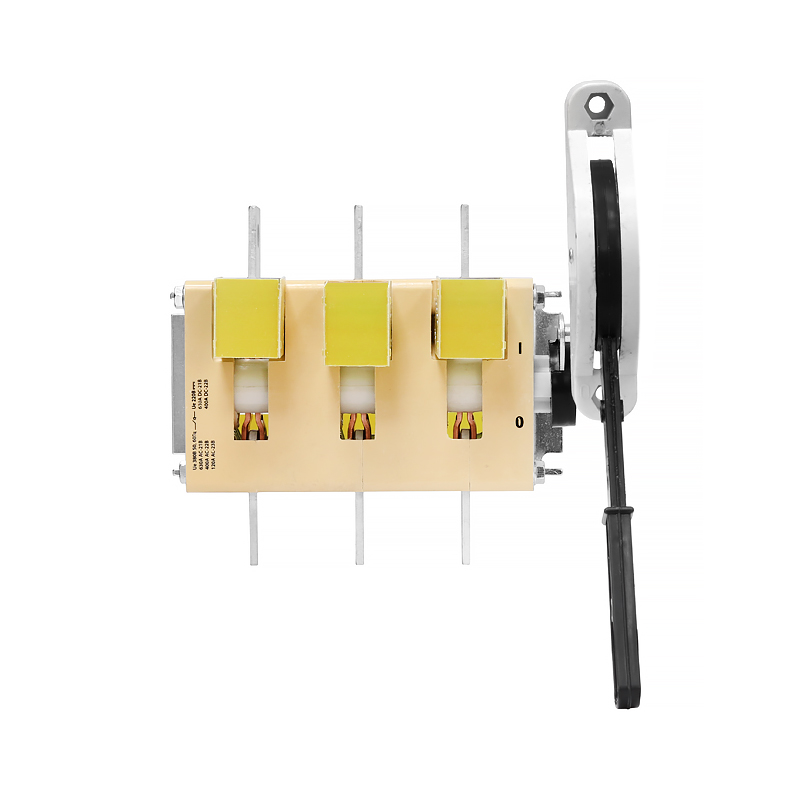

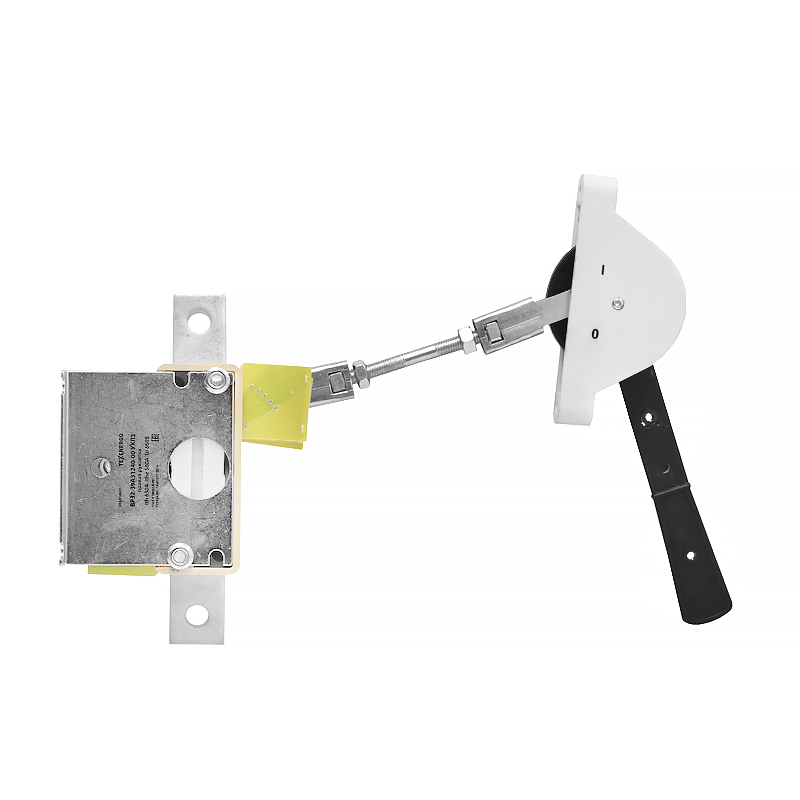

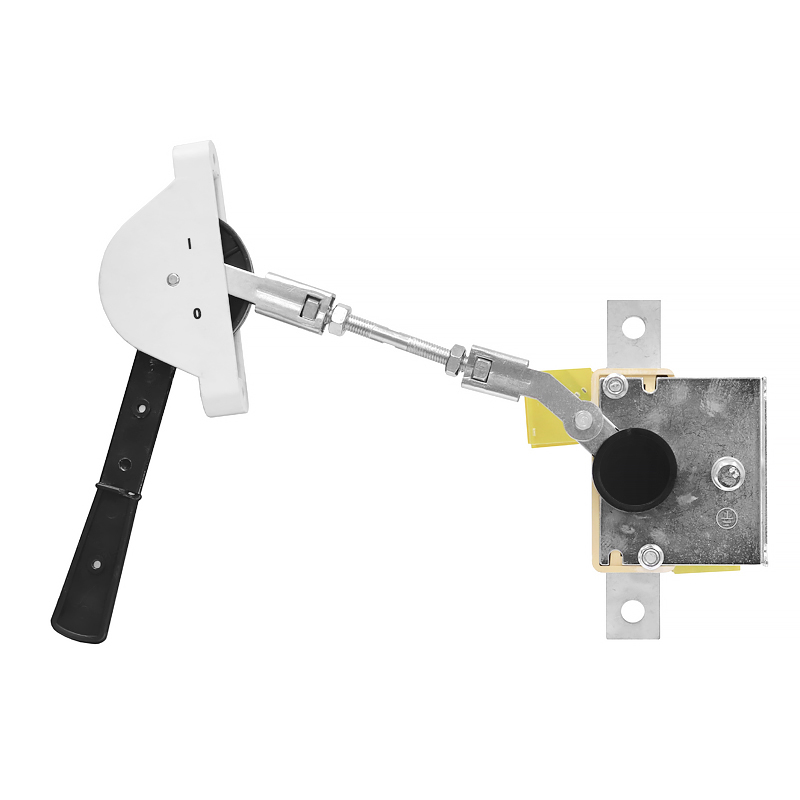

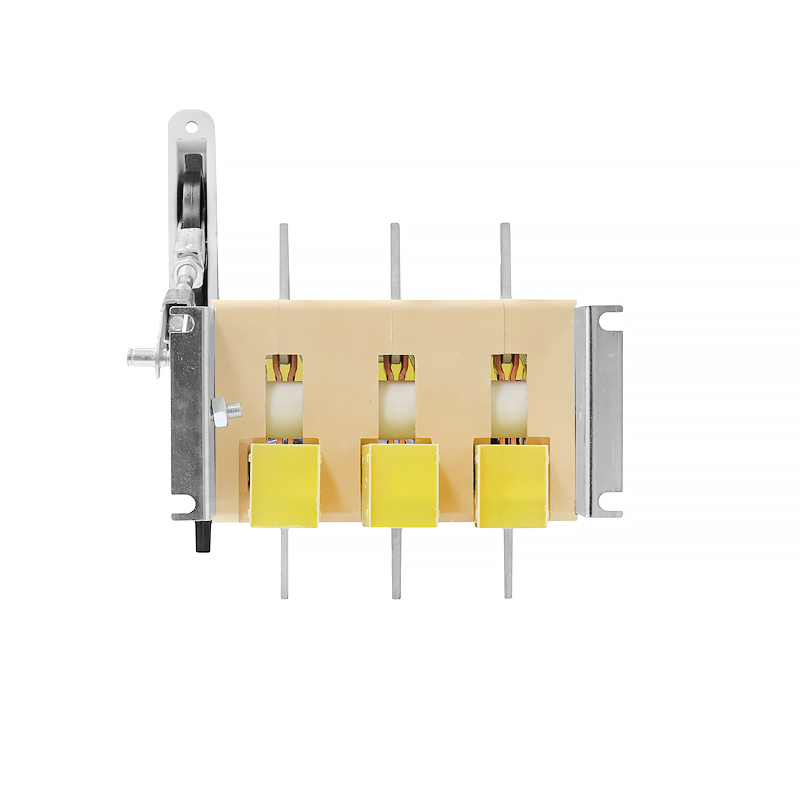

Выключатель ВР32-39А31240 УХЛ3

Бесплатная доставка при заказе на сумму от 50 000 руб.

Описание

Аппараты серии ВР32 – одни из самых широко применяемых в сетях низкого напряжения. Включают различные типоисполнения по токам, видам привода и категориям применения. Номенклатура выпускаемых ОАО «НВА» выключателей-разъединителей ВР32 охватывает все многообразие исполнений, предусмотренных техническими условиями, и дает потребителям возможность выбора изделий в зависимости от условий эксплуатации. Обладают широким диапазоном устойчивости к механическим внешним воздействующим факторам.
Области применения:

- подстанции трансформаторные комплектные ктп

- для городских электрических сетей;

- для сельского хозяйства;

- общепромышленного назначения;

- для нужд железной дороги;

- для нужд нефтеперерабатывающего комплекса.

- камеры сборные одностороннего обслуживания серии КСО

- Главные распределительные щиты ГРЩ

- конденсаторные установки

- Шкафы ввода и распределения

- панели распределительных устройств ЩО;

- устройства вводно-распределительные ВРУ жилых,

- общественных и промышленных зданий;

- шкафы распределительные серии ПР;

- шкафы ввода, учета и распределения электроэнергии;

- шкафы управления освещением

- Ящики управления

- устройства комплектные низковольтные управления и распределения энергии;

- ящики силовые Я8, ЯРП, ЯРВ, ЯВЗ;

- ящики ввода и управления освещением

- щитки ввода, распределения и учета

- щитки распределения энергии ЩРО;

- щитки осветительные ЩО;

- щитки учетно-распределительные этажные ЩУР;

- щитки этажные защитные ЩЭ;

- щитки гаражные ЩГ

- домостроительный и коммунальный комплекс и т.д.

Преимущества вр32 в эксплуатации

- Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;

- Применение механически прочных и не поддерживающих горение пластических материалов;

- Токоведущие элементы из высококачественной электротехнической меди марки М1;

- Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных и алюминиевых проводников и шин с помощью резьбовых соединений;

- Широкий выбор типоисполнений:

- по номинальному току;

- по виду ручного привода, в том числе с передней поворотной рукояткой;

- по количеству направлений и полюсов;

- по расположению контактных выводов

- Наличие вспомогательных контактов;

- Корпус из импортного полиэфирного стеклонаполненного премикса ВМС,

который обладает высокой теплостойкостью, трекингостойкостью,

хорошими прочностными и электроизоляционными свойствами.
условия эксплуатации

Высота над уровнем моря не более 2000 м.

Температура окружающего воздуха от – 60 °С до + 40 °С для исполнения УХЛ и от –10 °С до + 45 °С для исполнения Т по ГОСТ 15150-69.

Группа условий эксплуатации М4, М25 и М29 по ГОСТ 17516.1-90.

Степень загрязнения окружающей среды – 3.

Рабочее положение в пространстве – любое при условии правильного выбора привода.

классификация

Аппараты классифицируются: по номинальному току; числу полюсов; виду рукоятки привода – боковая, устанавливается непосредственно на аппарате, обеспечивает степень защиты IР00, боковая смещенная – устанавливается на боковой поверхности шкафа, обеспечивает степень защиты IР32 и IР54,
передняя смещенная – устанавливается на передней поверхности шкафа, обеспечивает степень защиты IР00, передняя поворотная рукоятка — обеспечивает степень защиты IР32; расположению плоскости присоединения внешних зажимов; наличию или отсутствию дугогасительных камер; наличию или отсутствию вспомогательных контактов.
структура идентификационного обозначения

ВР32-ХХ Х ХХХХХ-ХХ ХХХХ

буквенное обозначение аппарата и номер серии;

условный тепловой ток:

31-100 А, 35-250 А, 37-400 А, 39-630 А.

обозначение съемности рукоятки:

А – несъемная, В – съемная.

число полюсов и число направлений:

1 – однополюсный на одно направление,

2 – двухполюсный на одно направление,

3 – трехполюсный на одно направление,

4 – четырехполюсный на одно направление,

5 – однополюсный на два направления,

6 – двухполюсный на два направления,

7 – трехполюсный на два направления,

8 – четырехполюсный на два направления.

наличие или отсутствие дугогасительных камер:

0 – отсутствие дугогасительных камер,

1 – наличие дугогасительных камер.

расположение плоскости присоединения

внешних зажимов контактных выводов:

1 – параллельно плоскости монтажа,

2 – перпендикулярно плоскости монтажа,

3 – комбинированное: ввод параллельно,

вывод перпендикулярно плоскости монтажа,

4 – комбинированное: ввод перпендикулярно,

вывод параллельно плоскости монтажа.

вид рукоятки ручного привода:

0 – без рукоятки, 2 – боковая рукоятка,

3 – передняя поворотная рукоятка,

4 – передняя смещенная рукоятка,

5 – боковая смещенная рукоятка.

наличие или отсутствие вспомогательных контактов:

0 – без вспомогательных контактов,

1 – со вспомогательными контактами.

степень защиты со стороны рукоятки привода:

00 – IР00, 32 – IР32, 54 – IР54;

климатическое исполнение (УХЛ, Т) и категория размещения

(2 – для IР54, 3 – для IР00, IР32) по ГОСТ 15150-69.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
