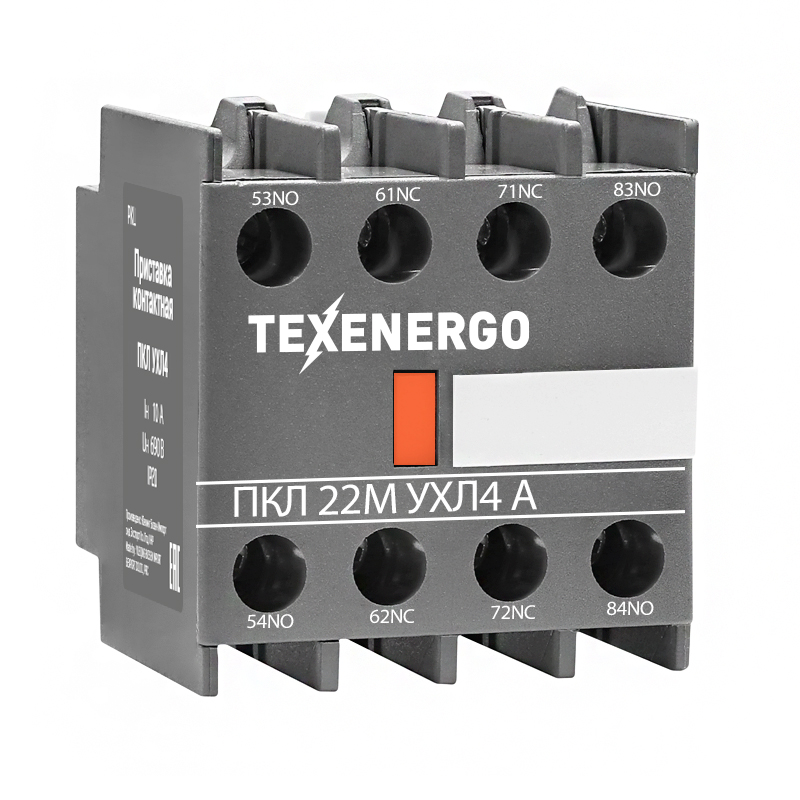

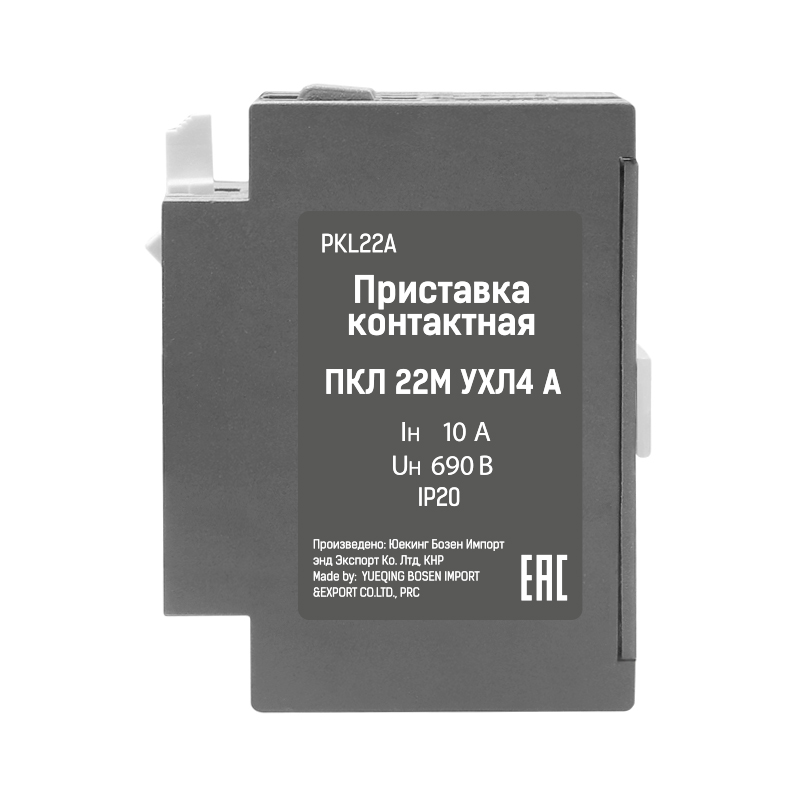

Приставка контактная ПКЛ 22М 04 А 10А 2НО+2НЗ Теxenergo

Референс:
te00421823
Артикул:
PKL22A
Рейтинг:
Наше производство - гарантия качества!
Характеристики:
Серия
Premium
Количество силовых полюсов
4 полюса
Индивидуальные характеристики товара
Количество (шт)
1
Габариты (мм)
45 x 35 x 50
Вес (кг)
0.062
Индивидуальная упаковка
Количество в упаковке (шт)
1
Габариты (мм)
45 x 35 x 50
Вес (кг)
0.062
Групповая упаковка
Количество в упаковке (шт)
6
Габариты (мм)
140 x 100 x 40
Вес (кг)
0.415
Транспортная упаковка
Количество в упаковке (шт)
300
Габариты (мм)
470 x 290 x 295
Вес (кг)
20.4
Штрих-код:
Референс компании
te00421823
Артикул поставщика
PKL22A
Штрих-код
4680219062899
Штрих-код: 4680219062899
Описание
Сертификаты
Публикации

Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов на электромагнитных пускателях типа ПМЛ, ПМ12 (2,3,4-величины), ПМ12EURO, КМИ, ПМ16, ПМУ и других серий.
Приставки разработаны с целью расширения возможностей использования электромагнитных контакторов и пускателей в различных производственных сферах, когда появляется необходимость увеличения цепей вторичной коммутации в системах автоматизации и дистанционного управления.
Приставки выпускаются с двумя или четырьмя мостиковыми контактами и различными схемами (комбинациями) замыкающих и размыкающих контактов.
Приставки фиксируются на пускателях с помощью специальных защелок.
Вспомогательные контакты используются в цепях управления и сигнализации.
Приставки ПКЛ производства TEXENERGO, являются наиболее востребованным изделием на рынке и отличаются оптимальным сочетанием цены и качества. При этом, схема контактной группы 2з+2р - самый универсальный вариант исполнения.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ПКЛ ХХМ О4 Х ТЭ

- первая цифра в обозначении (количество замыкающих контактов);
- вторая цифра в обозначении (количество размыкающих контактов);
- буква М - IP20 (отсутствие буквы - IP00);
- климатическое исполнение (О) и категория размещения (4);
- исполнение по коммутационной износостойкости (А, Б).

Номинальное напряжение по изоляции - 660 В.
Номинальный ток контактов: 10 А/
Допускается применение приставок цепях управления с номинальным напряжением до 380 В переменного тока частоты 50, 60 Гц и 220 В постоянного тока.
Коммутационная износостойкость А - 3 млн. циклов.
Степень защиты IP20 по ГОСТ 14254-96.

Приставки предназначены для использования в следующих условиях:
• температура окружающей среды от -40 до +55°С;
• высота над уровнем моря не более 2000 м;
• условия эксплуатации М7 по ГОСТ 17516.1-90.

Габаритные размеры, мм- 45,1х48,3х38
Масса, кг, не более - 0,055


ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Габаритные размеры приставкок контактных ПКЛ-02, ПКЛ-04, ПКЛ-11, ПКЛ-20, ПКЛ-22,ПКЛ-31, ПКЛ-40

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ

Электрическая схема

Сведения о суммарной массе драгоценных материалов в приставкахСеребро
 ПКЛ-11А,ПКЛ-11МА,ПКЛ-20А,ПКЛ-20МА0,4242 г
 ПКЛ-11Б,ПКЛ-11МБ,ПКЛ-20Б,ПКЛ-20МБ0,3318 г
 ПКЛ-04А,ПКЛ-04МА,ПКЛ-22А,ПКЛ-22МА,ПКЛ-40А,ПКЛ-40МА0,8484 г
 ПКЛ-04Б,ПКЛ-04МБ,ПКЛ-22Б,ПКЛ-22МБ,ПКЛ-40Б,ПКЛ-40МБ0,6635 г
 Сведения о суммарной массе цветных маталлов в
приставках
Медь и сплавы на медной основе
 ПКЛ-11,ПКЛ-11М4,132 г
 ПКЛ-20,ПКЛ-20М3,932 г
 ПКЛ-04,ПКЛ-04М8,664 г
 ПКЛ-22,ПКЛ-22М8,2642 г
 ПКЛ-40,ПКЛ-40М7,864 г
