Клавишный выключатель взрывозащищенный КВВ предназначен
для включения и прекращения подачи электроэнергии к приводам
и прочим электрическим устройствам во взрывоопасных зонах в
соответствии с маркировкой взрывозащиты.

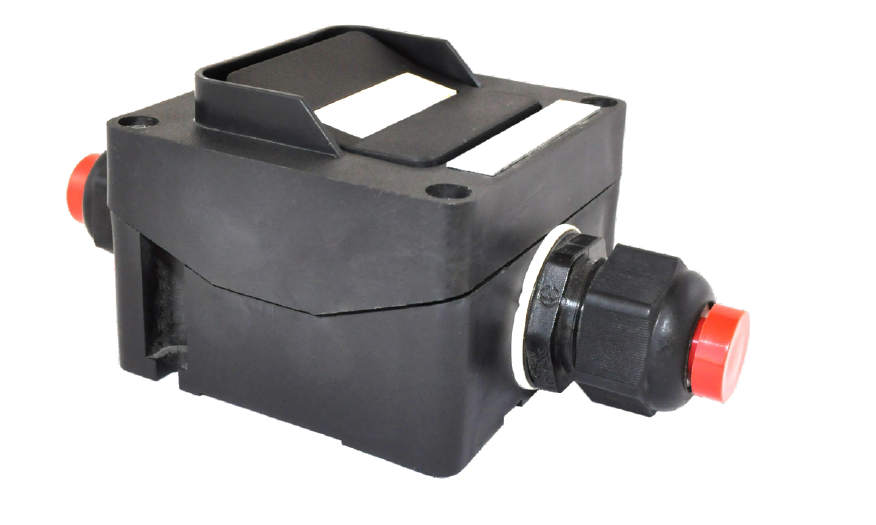

Клавишный выключатель состоит из корпуса, крышки, клавиши
с подпружиненными кулачками и блока контактного с двумя
подпружиненными траверсами. Крышка имеет защитный
бортик для предотвращения непредусмотренного переключения.
Клавишный выключатель может укомплектовываться одним
или двумя кабельными вводами. Варианты комплектования
кабельными вводами показаны ниже.
КВВ - Х1 - Х2 х Х3 - Х4
КВВ – клавишный взрывозащищенный выключатель.
Х1 – схема переключения:
1 – «двухсторонний переключатель» (2 н.р.);
3 – «клавишный выключатель» (1н.з.+1н.р.)
Х2 – количество кабельных вводов: 1 или 2.
Х3 – резьба пластикового ввода: М16, М20 или М25.
П ри применении вводов серии ВК-Х-ВЭЛ указывается материал
ввода, его тип и размер.
Х4 – вид климатического исполнения и категория размещения:
УХЛ2
Материал корпуса .......................................пластик
Номинальное напряжение........................... до 400 В AC, до 230 В DC
Номинальный ток .........................................16 А
Температура окружающей среды................. от - 60°C до + 45°C
Вид климатического исполнения................. УХЛ2
Диаметры зажимаемого кабеля
в зависимостиот установленного
кабельного ввода............................................ 4- 8 мм. - ВК-П-ВЭЛ- М16
...........................................................................7- 12 мм. - ВК-П-ВЭЛ- М20
...........................................................................8- 17 мм. - ВК-П-ВЭЛ- М25
Контактные зажимы........................................ 4 х 2,5 мм
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
