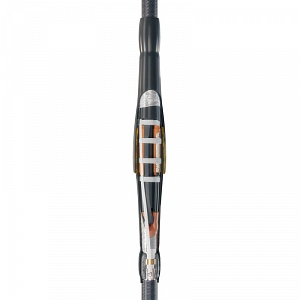

Муфта соединительная ремонтная 3СТпР-10-70/120(Б)

Референс:
te00429032
Артикул:
77494
Рейтинг:
Высокая надежность - гарантия лучшей цены!
Индивидуальная упаковка
Количество в упаковке (шт)
1
Габариты (мм)
1220 x 160 x 150
Вес (кг)
6.5
Транспортная упаковка
Количество в упаковке (шт)
4
Габариты (мм)
1230 x 340 x 320
Вес (кг)
26.4
Штрих-код:
Референс компании
te00429032
Артикул поставщика
77494
Штрих-код
4680430013595
Штрих-код: 4680430013595
Описание
Сертификаты
Публикации

  • Предназначены для соединения 3-х жильных кабелей:
    • с бумажной маслопропитанной изоляцией
    • с броней или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
  • Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
  • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
