| Модификация | Номинальное напряжение, В | Номинальный (макс,) ток, А | Класс точности | Интерфейсы, реле |
|---|---|---|---|---|
| Примечание: серийно выпускаются две модификации: - «D» - с протоколами DLMS/COSEM/СПОДЭС и Меркурий, - без «D» - только протокол Меркурий. |
||||

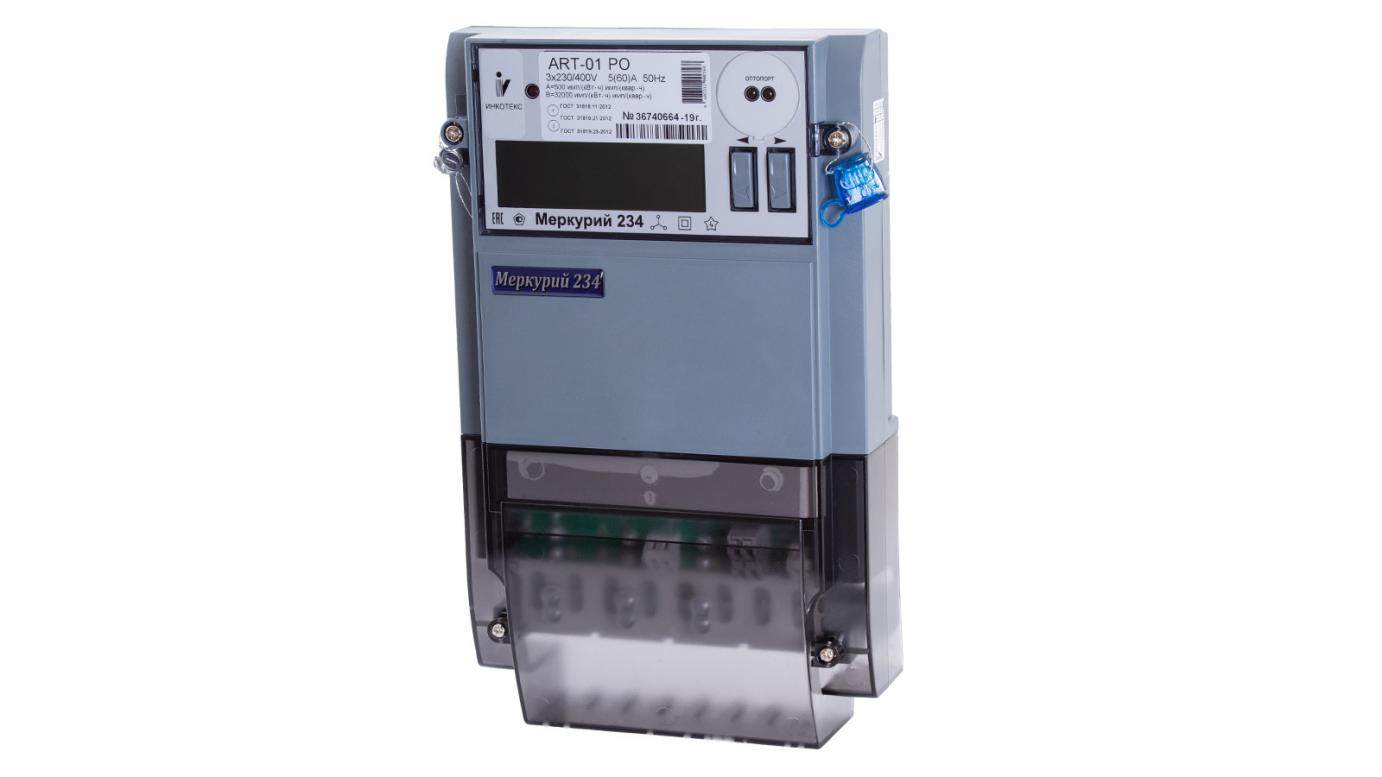

| Меркурий 234 ART(2)-03 (D)PR | 3×230/400 | 5(10) | 0,5S/1,0 | оптопорт, RS485 |
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт/В*А | 6 / 30 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 5 |
| Наработка на отказ, не менее, ч | 320 000 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 1,6 |
| Габариты (ДхШхВ), для корпуса без сменных модулей, мм | 173,5x65x288,5 |
| Класс точности счетчиков (актив. / реактив.): | |
| • трансформаторного включения: | 0,2S/0,5 и 0,5S/1 |
| • прямого включения: | 1/2 |
| Номинальное напряжение, В: | |
| • трансформаторного включения: | 3*57,7/100 |
| • прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • трансформаторного включения: | 1/2; 1/10; 5/10 |
| • прямого включения: | 5/60; 5/80; 5/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,001/0,005 |
| • прямого включения: | 0,02 |
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Возможность подключения резервного питания (6 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 (100) А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность реализации протоколов Mbus, ModBus по запросу.
