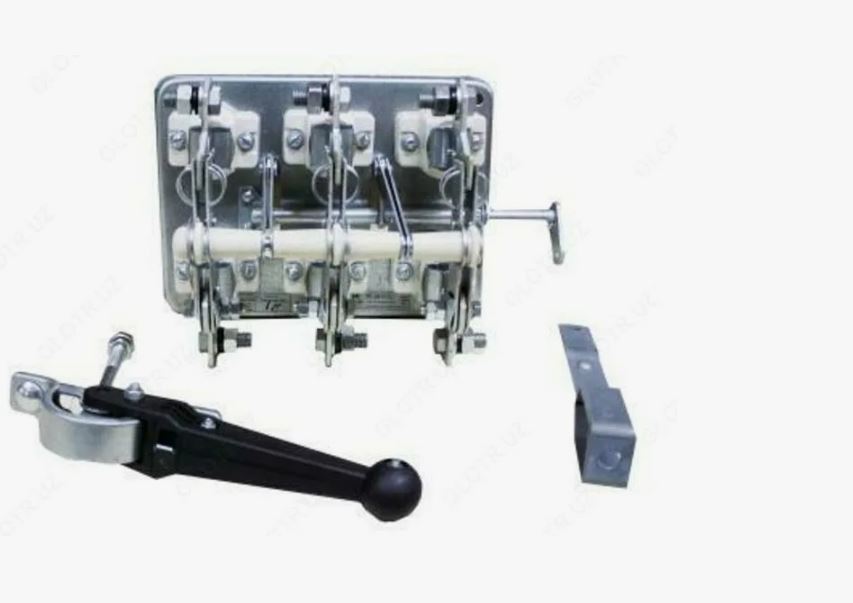

Основные части: ножи, контактные и осевые стойки, смонтированные на общей плите.
- Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых — сферическими шайбами.
- У рубильников с центральным приводом ножи жёстко связаны с осью, которая приводится в движение тягой, непосредственно соединённой с рычажным приводом.
- У рубильников со смещённым приводом ножи жёстко связаны с валом, который приводится в движение скобой, непосредственно соединённой с рычажным приводом.
- У рубильников с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.
- Рукоятка привода съёмная, снимается только в отключённом положении аппарата.
- Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а также медных и алюминиевых шин.
- Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
- Включённое и отключённое положение аппарата указывается положением рукоятки привода.
