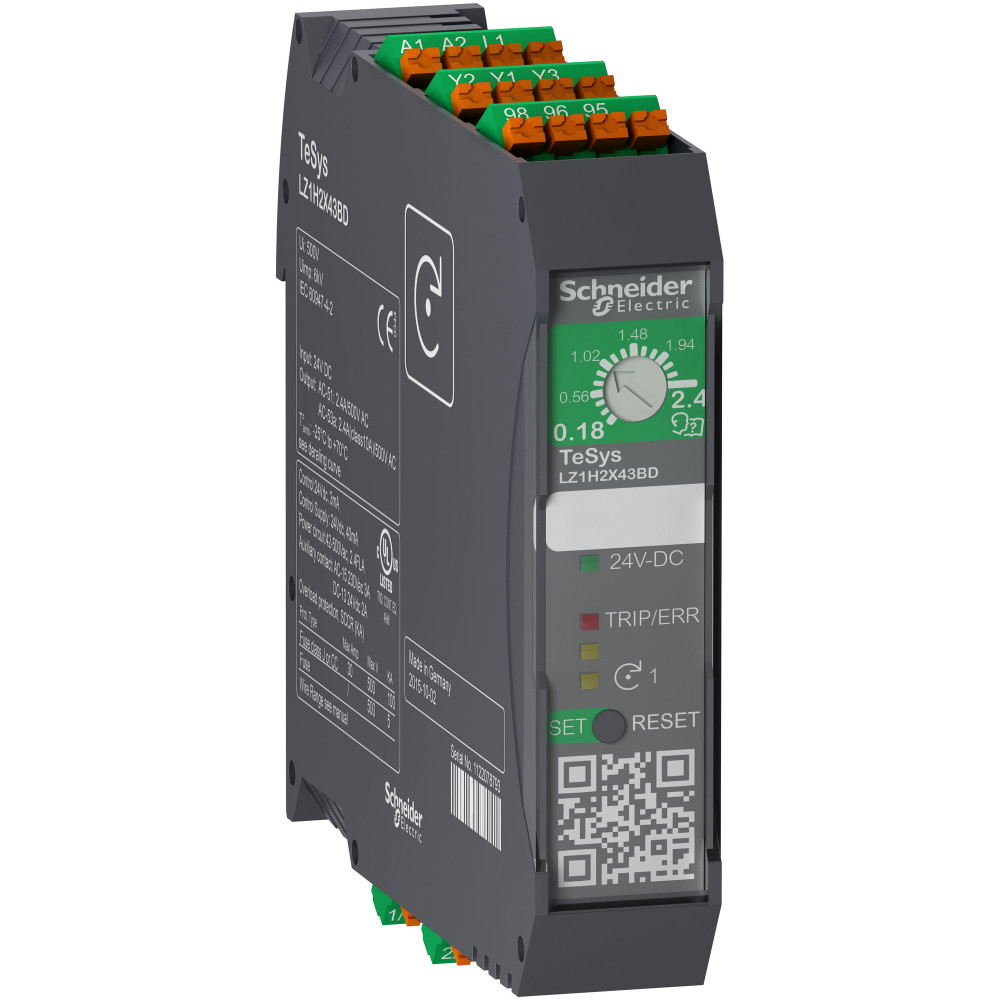

| Наименование продукта |
TeSys Hybrid |
| Описание полюсов |
3P |
| Напряжение цепи управления |
24 В Постоянный ток (DC) |
| [ue] номинальное рабочее напряжение |
500 В Переменный ток |
| Мощность двигателя, квт |
1.5 кВт в 220 В Переменный ток 0.65
1.5 кВт в 230 В Переменный ток 0.65
2.2 кВт в 380 В Переменный ток 0.65
3 кВт в 400 В Переменный ток 0.65
3 кВт в 415 В Переменный ток 0.65
3 кВт в 440 В Переменный ток 0.65
3 кВт в 500 В Переменный ток 0.65 |
| Мощность двигателя, л.с. |
1 лс в 200 V Переменный ток
1.5 лс в 230 В Переменный ток
3 лс в 460 V Переменный ток |
| Тип пускателя двигателя |
прямой пуск |
| Диапазон уставок тепловой защиты |
1.5-9 А |
| Серия |
TeSys |
| Класс тепловой перегрузки |
класс 10A в соответствии с IEC 60947-4-2 |
| [ie] номинальный рабочий ток |
6.5 А в 500 В AC-53A
9 А в 500 В AC-51
5 А в 500 В AC-53A монтаж в ряд
7 А в 500 В AC-51 монтаж в ряд |
| Краткое название устройства |
LZ1H |
| Тип продукта |
ultra-compact starter |
Дополнительные характеристики
| Сброс |
ручной
Автоматический сброс
электрический возврат в исходное положение |
| Потребляемый ток |
<= 40 мА в 24 В постоянный ток |
| Стандарты |
IEC 60947-4-2
UL 60947-4-1 |
| Пределы напряжения цепи управления |
19.2...30 V пост. ток |
| Вспом. контакты, доступные на каждом контакторе |
1 переключающ. сигнализация аварии |
| Степень загрязнения |
2 |
| Соединения – клеммы |
Пружинные зажимы цепи управления 1 кабель 0.2-2.5 мм² - жесткость кабеля: жесткий
Пружинные зажимы цепи управления 1 кабель 0.25-2.5 мм² - жесткость кабеля: гибкий - С кабельным наконечником
Пружинные зажимы цепи управления 1 кабель 0.2-2.5 мм² - жесткость кабеля: гибкий - Без наконечника |
| Электрическая износостойкость |
30 млн. циклов |
| Maximum operating rate |
120 цикл/м AC-51 50 %
6 цикл/м AC-53A 50 % |
| Certifications |
CE
cULus |
| Вес нетто |
212 г |
| Исполнение монтажа |
защелками |
| Номинальное напряжение изоляции |
500 В Переменный ток 50/60 Гц |
| Способ монтажа |
DIN-рейка |
| [up] номинальное импульсное выдерживаемое на |
6 кВ |
Условия эксплуатации
| Защитное исполнение |
TC |
| Рабочая температура окружающей среды |
-25-30 °C без ухудшения рабочих характеристик
30-70 °C с ухудшением рабочих характеристик |
| Степень защиты ip |
IP20 |
| Температура окружающей среды при хранении |
-40-80 °C |
