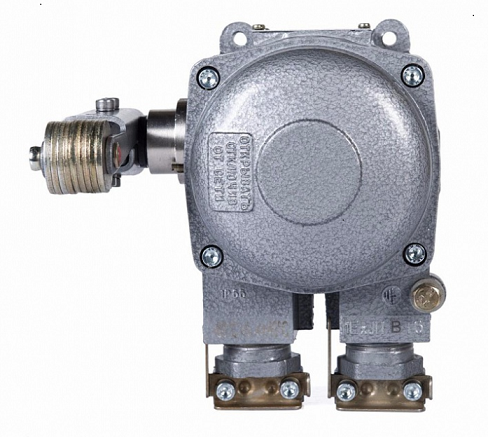

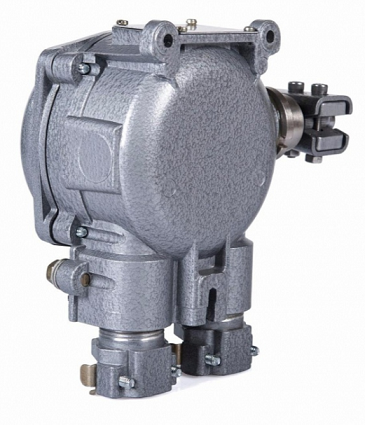

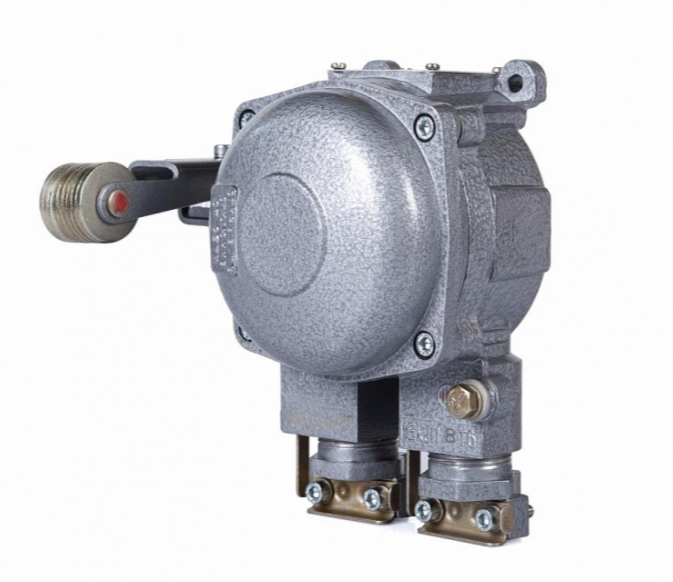

Выключатель ВПВ-4Б 12 ХЛ1 Выключатель путевой взрывозащ.

Референс:
te00446129
Артикул:
VPV4B 12
Рейтинг:
Высокая надежность - гарантия лучшей цены!
Штрих-код:
Референс компании
te00446129
Артикул поставщика
VPV4B 12
Описание
Сертификаты
Публикации
ВПВ-4Б 12 ХЛ1 - усовершенствованная замена ВПВ-4М 12 ХЛ1, снятого с производства. Полностью соответствует предшествующей модели по выполняемым функциям.

Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанционного управления электроприводами машин и механизмов:

- в стационарных установках;

- на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.ывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20 мм. Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.

Структура условного обозначения ВПВ-4Б Х1 Х2 Х3 Х4 Х5

ВПВ – выключатель путевой взрывозащищенный.

4 – исполнение по числу контактов 2Р+2З.

Б – модернизированный.

Х1 - исполнение по виду привода: 1 – рычаг с роликом, 2 – рычаг с тросом с фиксацией, 3 – рычаг с педалью, 4 - рычаг с пазом, 5 – рычаг с вращающимся валиком.

Х2 – маркировка взрывозащиты: 1 – PB ExdI Mb, 2 – 1Ex d IIB T6 Gb/ExtbIIICT80°C Db, 3 – 1Ex d IIC T6 Gb/ExtbIIICT80°C Db.

Х3 – климатическое исполнение по ГОСТ 15150-69: У, ХЛ, ОМ, Т, В.

Х4 – категория размещения по ГОСТ 15150-69: 1 или 5

Х5 - материал исполнения применяемой оболочки: Ц – сплав ЦОА1, С – сталь с антикоррозионным покрытием. Указывается только для выключателей с маркировкой взрывозащиты PB ExdI Mb.

Технические характеристики

Маркировка взрывозащиты           PB Ex d I Mb, 1Ex d IIB T6 Gb, 1Ex d IIC T6 Gb,

                                                          Ex tbIIIC T80°C Db

Материал корпуса:

- 1ExdIIB T6 Gb , 1ExdIICT6 Gb   алюминиевый сплав

- PB Ex d I Mb                                 сплав ЦОА1или сталь с антикоррозионным покрытием

Степень защиты от внешних воздействий    IР66

Номинальное напряжение:

- переменного тока                           до 660 В

- постоянного тока                           до 440 В

Номинальный ток                            до 16 А

Номер технических условий           ТУ 3424-002-00213569-2007

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
