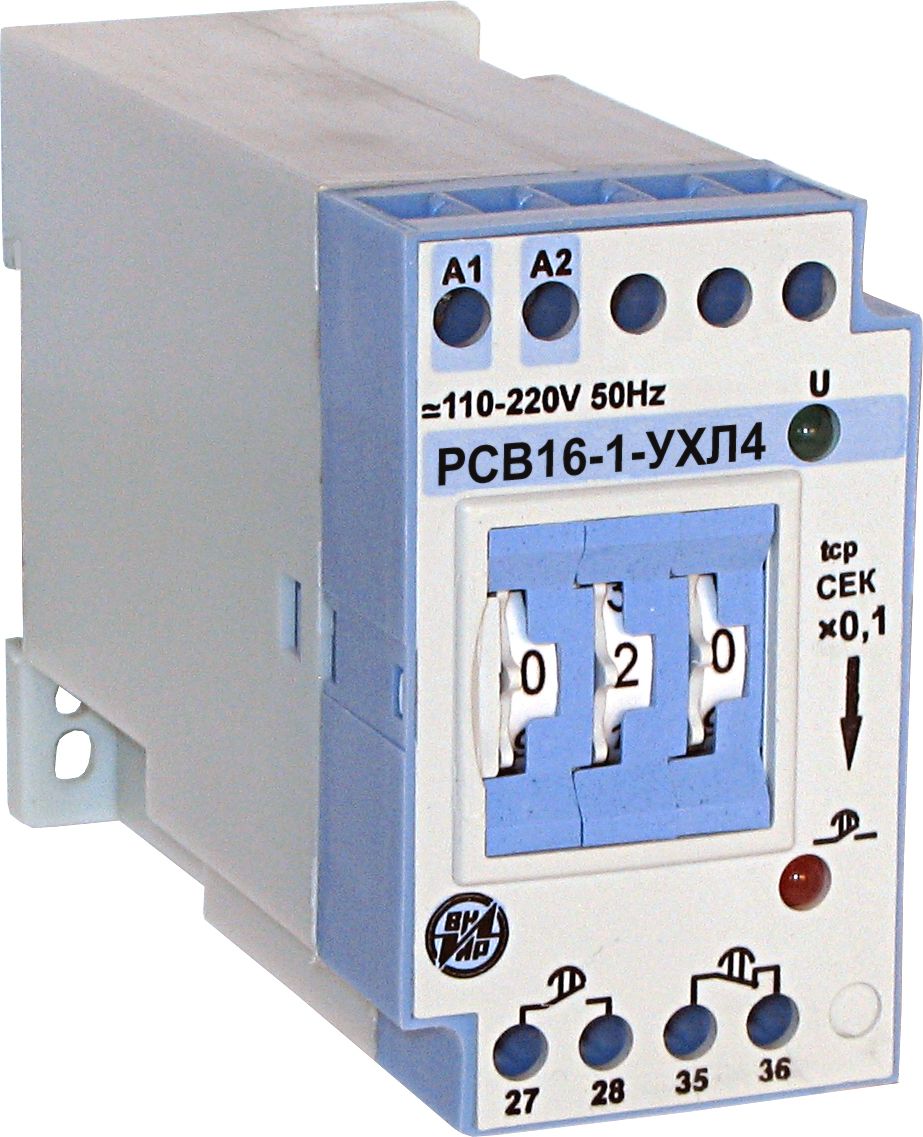

Реле времени РСВ-16

Реле времени РСВ-16 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Реле имеет дискретную (ступенчатую) регулировку выдержки времени и выполнено на современной элементной базе.

Реле имеет типоисполнения:

РСВ-16-1, РСВ-16-2 — однокомандное с выдержкой на включение после включения напряжения питания
РСВ-16-3 — счет импульсов (реле РСВ16-3 может работать в качестве однокомандного реле времени с задержкой на включение при включении напряжения питания)
РСВ-16-4 — однокомандное с выдержкой на отключение

Функциональные диаграммы

(1) Задержка включения -РСВ-16-1, РСВ-16-2, РСВ-16-3(2) Формирование импульса -РСВ-16-4(5) Контакт мгновенного действия -РСВ-16-2(41) Включение после отсчета установленного числа импульсов (по спаду) -РСВ-16-3

Диапазон выдержки времени//[Диаграммы]

0,1...99,9 с; 1...999 с; 0,1...99,9 мин; 1...999 мин; 0,1...99,9 ч
[1;2;5;41]

Выходные контакты, коммутируемый ток

РСВ-16-1, РСВ-16-2, РСВ-16-4 -1 замыкающий [3А] и 1 размыкающий [3А]; РСВ-16-3 -1 переключащий в режиме отсчета импульсов [3А]; РСВ-16-2 -дополнительно 1 мгновенный [3А]

Напряжение питания*

AC: 24В*;110В; 220В; 230В; 240В; 110В...220В*
DC: 24В; 110В; 220В; 110В...220В*

* Реле РСВ16-1, РСВ16-2, РСВ16-4 имеют два универсальных исполнения по напряжению питания: 24 В и от 110 до 220 В постоянного, выпрямленного или переменного тока.
