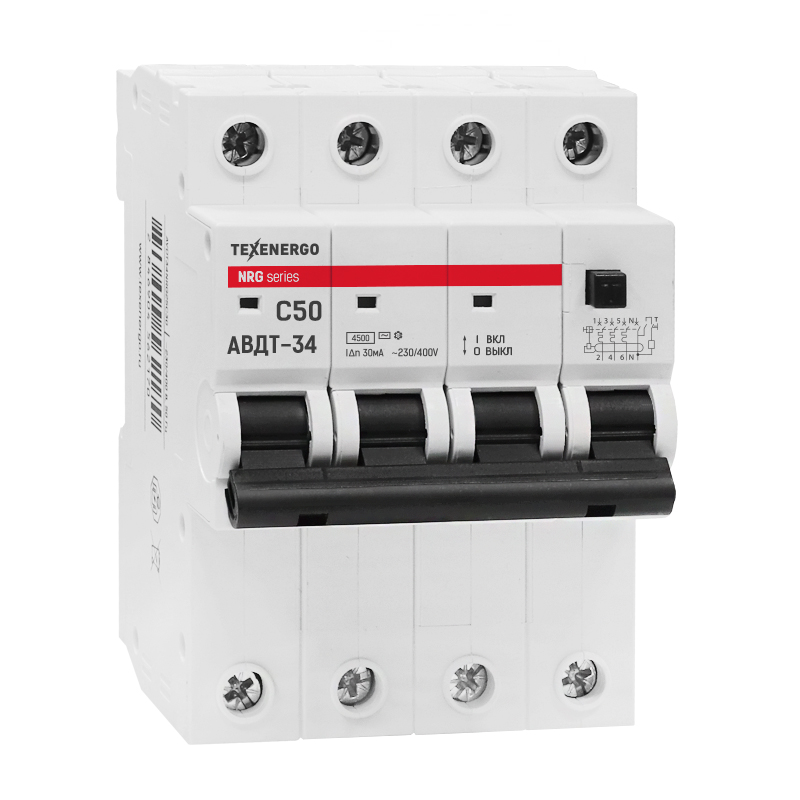

Диф. автомат АВДТ-34 NRG 4п 50А/ 30mA

Референс:
te00457314
Артикул:
AVDT34NRG50C30
Рейтинг:
Высокая надежность - гарантия лучшей цены!
Индивидуальная упаковка
Количество в упаковке (шт)
1
Габариты (мм)
107 x 77 x 82
Вес (кг)
0.404
Транспортная упаковка
Количество в упаковке (шт)
30
Габариты (мм)
410 x 240 x 270
Вес (кг)
12.71
Штрих-код:
Референс компании
te00457314
Артикул поставщика
AVDT34NRG50C30
Штрих-код
2846904573145
Штрих-код: 2846904573145
Описание
Сертификаты
Публикации

Автоматические выключатели дифференциального тока АВДТ-34 NRG (дифавтоматы) - современная многофункциональная продукция компании.

Предназначены для защиты:

  • людей от поражения электрическим током (ток уставки 10, 30 мА);
  • электрооборудования от пожаров (ток уставки ≥ 100 мА);
  • электрических цепей и электроприборов от перегрузок и коротких замыканий.
  • Выключатель АВДТ 34 имеют классификацию типа АC, то есть, предназначены для работы в сети переменного тока с незначительным искажением синусоидальности (например, бытовые и общественные здания).

    АВДТ 34 выпускаются в четырехполюсном исполнении с характеристиками срабатывания электромагнитных расцепителей при защите от сверхтоков С:
    С – 5 In-10 In


    Область применения АВДТ

    Жилые и общественные здания; коттеджные, дачные постройки и гаражи; розетки, цепи освещения и передвижные электроустановки на промышленных и строительных объектах; наружное освещение и рекламные вывески.

    Принцип действия

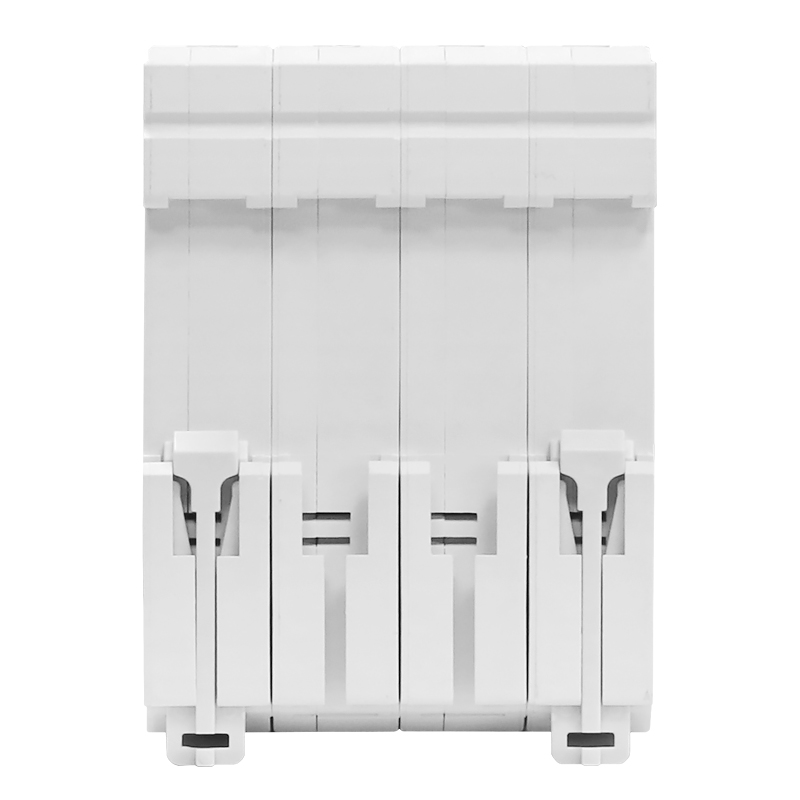

    Конструктивно дифавтомат содержит в одном блоке автоматический выключатель с защитой электрических цепей от сверхтоков и устройство защитного отключения (УЗО). Единый корпус предназначен для установки на монтажную рейку 35 мм. Принцип действия автоматического выключателя следующий. При перегрузке, происходит нагрев биметаллической пластины, которая изгибаясь толкает рычаг расцепителя и выключает дифавтомат. При возникновении короткого замыкания в зоне защиты, многократно возросший ток, проходя через катушку электромагнитного расцепителя, значительно увеличивает ее магнитную индукцию, что приводит к перемещению сердечника и отключению автомата. Чувствительным органом дифавтомата является дифференциальный трансформатор, в котором силовые провода проходят через тороидальный сердечник (первичная обмотка). При возникновении в зоне защиты тока утечки на землю (неисправная изоляция, прохождение тока через тело человека), ток в нулевом проводе становится меньше фазного, что приводит к небалансу магнитной индукции в сердечнике и появлению дифференциального тока в нагрузке вторичной обмотки. Если этот ток превышает выбранную уставку, выключатель размыкает цепь. Касание человеком электрооборудования, находящегося под опасным напряжением не приводит к электропоражению за счет высокого быстродействия (≤ 40 мс) выключателя. Выключатель допускает нечастые коммутации нагрузки – до 30 включений в сутки. При установке дифавтоматов необходимо соблюдать фазировку, указанную на корпусе изделия.

    Преимущества

  • Электрическая схема имеет защиту от импульсных перенапряжений.
  • Высокая надежность и долговечность.
  • Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
