Тип
|

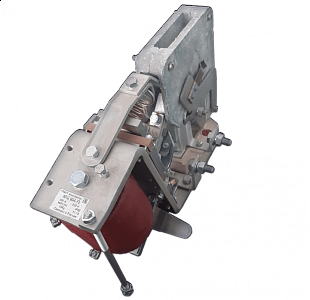

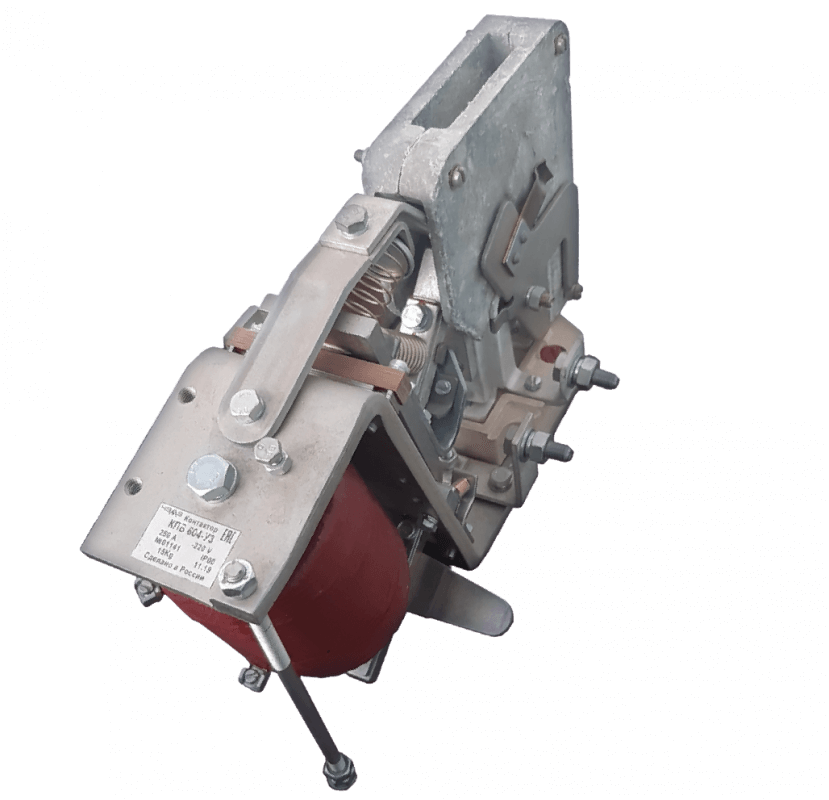

КОНТАКТОР КПВ-604
|
|
Тип контактора
|
Электромагнитный постоянного тока
|
|
Количество полюсов
|
1 полюс
|
|
Число полюсов
|
1
|
|
Исполнение изделий
|
без плиты
|
|
Исполнение контактора
|
Нереверсивный
|
|
Климатическое исполнение и категория размещения
|
У3
|
|
Коммутационная износостойкость, тыс.ед
|
200 тыс.ед.
|
|
Номинальный ток главной цепи, А
|
250 А
|
|
Номинальный ток главных (замыкающих) контактов, А
|
250 А
|
|
Номинальный ток главных (размыкающих) контактов, А
|
-
|
|
Номинальное напряжение (AC), В
|
-
|
|
Номинальное напряжение (DC), В
|
220 В
|
|
Номинальное напряжение цепи управления (AC), В
|
-
|
|
Номинальное напряжение цепи управления (DC), В
|
220 В
|
|
Количество вспомогательных контактов
|
4 всп.контакт
|
|
Число контактов (вспомогательных)
|
2"З"+2"Р"
|
|
Число контактов (главных)
|
1"З"
|
|
Присоединение
|
П.П.
|
|
Размеры, мм (ШхВхГ)
|
195Х360Х230
|
|
Вес, г
|
17000
|
|
Артикул
|
106040214 01
|
|
Контактор КПВ 604-У3 (арт. 106040214 01) рассчитан на номинальный постоянный ток главной цепи 250 А и номинальное напряжение цепи управления 220 В. КПВ 604-У3 может быть применен для работы и при других напряжениях и других напряжениях втягивающих катушек по согласованию с заводом-изготовителем.. Контактор КПВ 604-У3 Uн - 220 В Iн - 250 А (арт. 106040214 01) предназначен для управления электродвигателями постоянного тока и может применяться в качестве линейного контактора, реверсирующего контактора, контактора ускорения и т.п.
Два однотипных контактора с замыкающими контактами, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны 2 'З', 1 'Р'.
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость, млн. циклов ВО - 0,2. Механическая износостойкость, млн. циклов ВО - 3,0.
Потребляемая мощность контактора, Вт - 55 для КПВ604; 75 для КПВ605.
|
