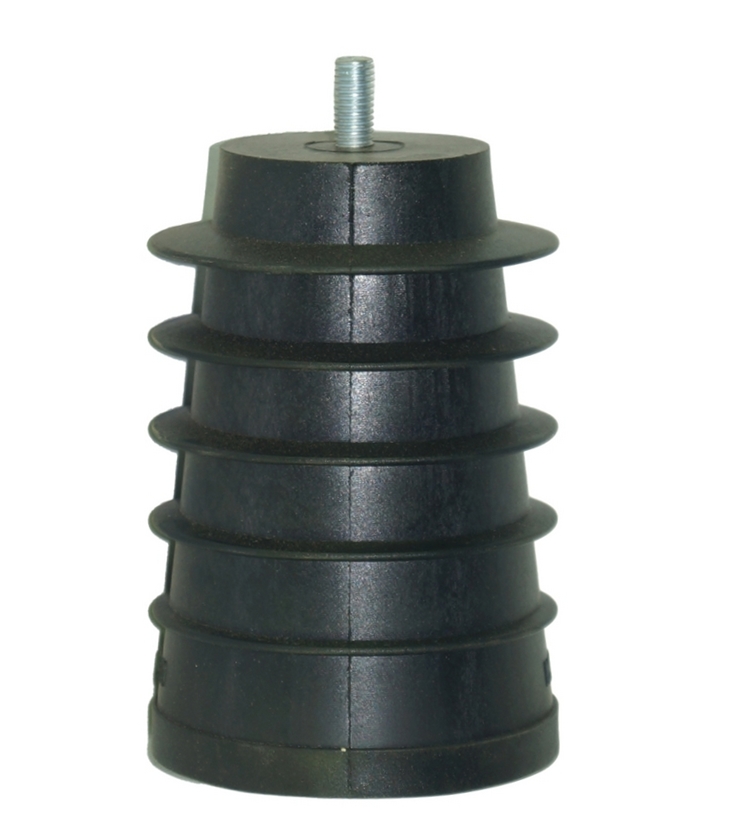

Полимерный опорный изолятор ИОРП
Опорный ребристый полимерный изолятор ИОРП – 10, предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах подстанций переменного тока частотой 50 Гц напряжением до 10 кВ
Расшифровка условного обозначения изолятора ИОРП – 10 - 01АС УХЛ 2:
«И» – изолятор;
«О» – опорный;
«Р» – ребристый;
«П» – полимерный;
«10» – номинальное напряжение, кВ (класс напряжения);
01(02,03 и т.д.) – порядковый номер;
А – D1 – армировано; С - резьба L2 начинается сразу;
УХЛ 2 – климатическое исполнение и категория размещения по ГОСТ 15150.
Изоляторы ИОРП соответствуют ТУ 3494 – 00482442590 – 2008
Преимущества изоляторов ИОРП:
- Небольшая масса – до 0, 340 кг,
- Повышенная надежность (согласно протоколам испытаний),
- Не имеет потерь при транспортировке, монтаже и эксплуатации за счет стойкости к ударам,
- Минимальные транспортные расходы на любые расстояния.
Технические характеристики изоляторов ИОРП 10
|
Тип
|
Рис. |
H, мм
|
Длина пути утечки, мм
|
D1, мм
|
D2, мм
|
D3, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
B1, мм
|
Фарфоровый аналог
|
|
ИОРП-10-00
|
Рис.5 |
120
|
183
|
2*М8
|
М12
|
|
20
|
40
|
-
|
18
|
ИОР-10-3,75 У3
ИО-10-3,75 II У3
И 4-80 I УХЛ Т2
|
|
ИОРП-10-00А
|
Рис.1 |
120
|
183
|
2*М8
|
М12
|
|
12
|
40
|
-
|
18
|
ИОР-10-3,75 У3
ИО-10-3,75 II У3
И 4-80 I УХЛ Т2
|
|
ИОРП-10-01
|
Рис.5 |
120
|
183
|
2*М10
|
М16
|
|
20
|
40
|
-
|
23
|
ИО-10-7,5 II У3
ИОР-10-7,5 II УХЛ2
|
|
ИОРП-10-01А
|
Рис.1 |
120
|
183
|
2*М10
|
М16
|
|
16
|
40
|
-
|
23
|
ИО-10-7,5 II У3
ИОР-10-7,5 II УХЛ2
|
|
ИОРП-10-02
|
Рис.5 |
120
|
183
|
2*М10
|
М10
|
|
20
|
40
|
-
|
23
|
|
|
ИОРП-10-02А
|
Рис.1 |
120
|
183
|
2*М10
|
М10
|
|
16
|
40
|
-
|
23
|
|
|
ИОРП-10-03
|
Рис.6 |
120
|
183
|
М16
|
М16
|
|
20
|
40
|
-
|
-
|
ИОР-10-7,5 I УХЛ2
|
|
ИОРП-10-03А
|
Рис.2 |
120
|
183
|
М16
|
М16
|
|
20
|
40
|
-
|
-
|
ИОР-10-7,5 I УХЛ2
|
|
ИОРП-10-04
|
Рис.5 |
120
|
183
|
2*М8
|
М16
|
|
20
|
40
|
-
|
23
|
|
|
ИОРП-10-04А
|
Рис.1 |
120
|
183
|
2*М8
|
М16
|
|
12
|
40
|
-
|
23
|
|
|
ИОРП-10-05
|
Рис.5 |
120
|
183
|
2*М8
|
М12
|
|
20
|
40
|
-
|
23
|
|
|
ИОРП-10-05А
|
Рис.1 |
120
|
183
|
2*М8
|
М12
|
|
12
|
40
|
-
|
23
|
|
|
ИОРП-10-06
|
Рис.6 |
120
|
183
|
М8
|
М10
|
|
12
|
40
|
-
|
-
|
|
|
ИОРП-10-06А
|
Рис.2 |
120
|
183
|
М8
|
М10
|
|
12
|
40
|
-
|
-
|
|
|
ИОРП-10-07
|
Рис.4 |
120
|
183
|
-
|
М10
|
М8
|
-
|
40
|
15
|
-
|
|
|
ИОРП-10-07/1
|
Рис.4 |
120
|
183
|
-
|
М12
|
М8
|
-
|
40
|
15
|
-
|
|
|
ИОРП-10-08
|
Рис.5 |
120
|
183
|
2*М10
|
М12
|
-
|
20
|
40
|
-
|
23
|
|
|
ИОРП-10-08А
|
Рис.1 |
120
|
183
|
2*М10
|
М12
|
-
|
16
|
40
|
-
|
23
|
|
|
ИОРП-10-09
|
Рис.6 |
120
|
183
|
М8
|
М12
|
-
|
20
|
40
|
-
|
-
|
|
|
ИОРП-10-09А
|
Рис.2 |
120
|
183
|
М8
|
М12
|
-
|
16
|
40
|
-
|
-
|
|
|
ИОРП-10-09С
|
Рис.7 |
120
|
183
|
М8
|
М12
|
-
|
20
|
56
|
-
|
-
|
|
|
ИОРП-10-09АС
|
Рис.3 |
120
|
183
|
М8
|
М12
|
-
|
16
|
56
|
-
|
-
|
|
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
