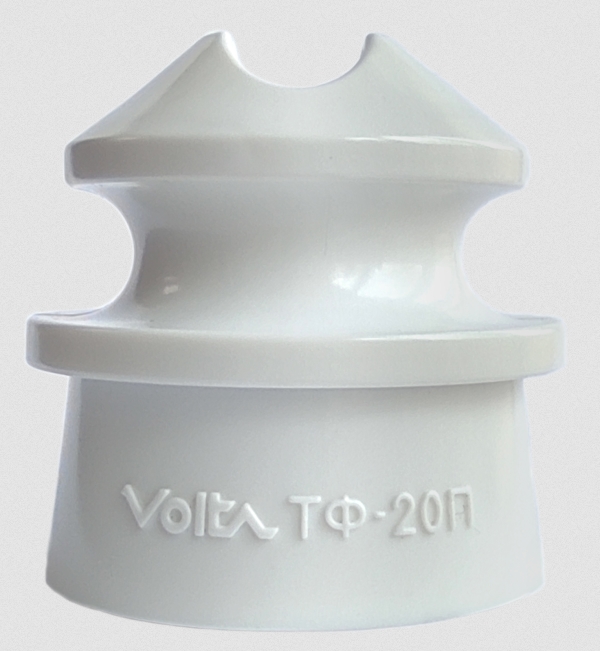

Назначение линейного штыревого низковольтного изолятора ТФ-20П:
Изоляторы ТФ-20П являются современным заменителем устаревших штыревых фарфоровых («телеграфных») изоляторов ТФ-20, которые широко применялись для крепления неизолированных проводов типа А, АС на однофазных (220 в) и трехфазных (380 В) воздушных линиях электрических передач.
Высокие эксплуатационные свойства изоляторов ТФ-20П достигаются за счет использования специальных полимерных материалов, которые могут эксплуатироваться при температуре окружающего воздуха от -60оС до +50оС.
Штыревые изоляторы типа ТФ-20 предназначены для изоляции и крепления проводов воздушных линий электропередач напряжением 0,4 кВ, частотой до 100 Г.
Также они могут применяться для линий связи и для проводных радиотрансляционных сетей.
Как известно, устаревшие фарфоровые изоляторы ТФ-20 обладают целым рядом существенных недостатков: малой прочностью, большим количеством боя при транспортировке и монтаже, сравнительно большим весом, требуют специальной тары для хранения и транспорта (как правило – деревянные ящики с прокладкой картоном).
Преимущества изолятора ТФ-20П перед фарфоровым изолятором ТФ-20:
• Масса изолятора снижена с 500 грамм до 70 грамм – боле чем в 7 раз!
• Изолятор ТФ-20П Стоек к ударам, полностью исключен бой и повреждение изоляторов, при их хранении, транспортировке и монтаже!
• Стоек к УФ-облучению в течение всего срока службы.
Благодаря этому, изолятор ТФ-20П является одними из лучших современных полимерных изоляторов, среди аналогов фарфоровых изоляторов типа ТФ для электрических сетей 0,4 кВ.
Изолятор полимерный линейный низковольтный штыревой ТФ-20П имеет посадочные и присоединительные размеры идентичные своему устаревшему фарфоровому предшественнику, а по электрическим характеристикам - превосходит фарфоровые изоляторы ТФ-20
Способ крепления низковольтных штыревых полимерных изоляторов ТФ 20П к опорам ЛЭП-0,4 кВ:
Изолятор ТФ-20П устанавливаются на стандартный штырь или крюк, с применением полимерных колпачков К-5
Для крепления изолятора ТФ-20П на деревянные опоры используют, как правило, крюки без траверс.
На железобетонных опорах применяют специальные металлоизделия (металлические конструкции) для ЛЭП: траверсы, оголовки, надставки, на которые привариваются или привинчиваются штыри, на которые, в свою очередь, устанвливаются колпачки, а на них навинчивается изолятор ТФ-20П.
|
Номинальное напряжение электрической сети,
кВ
|
Нормированная механическая разрушающая сила на изгиб,
кН, не менее
|
Выдерживаемое напряжение частотой 50 Гц
|
Пробивное напряжение в изоляционной среде,
кВ, не менее
|
Электрическое сопротивление изоляторов, MОм, не менее
|

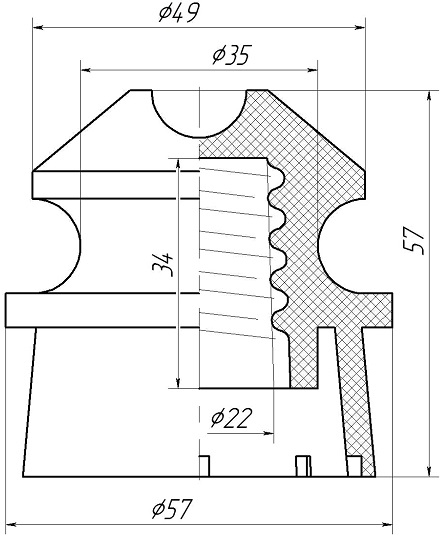

Высота, мм
|
Длина пути утечки, мм, не менее
|
Масса, кг, не более
|
|
В сухом состоянии,
кВ, не менее
|
Под дождем,
кВ, не менее
|
|
0,4
|
8,0
|
24,0
|
8,0
|
46
|
5х104
|
54,5
|
118,0
|
0,07±0,01
|
