Назначение:

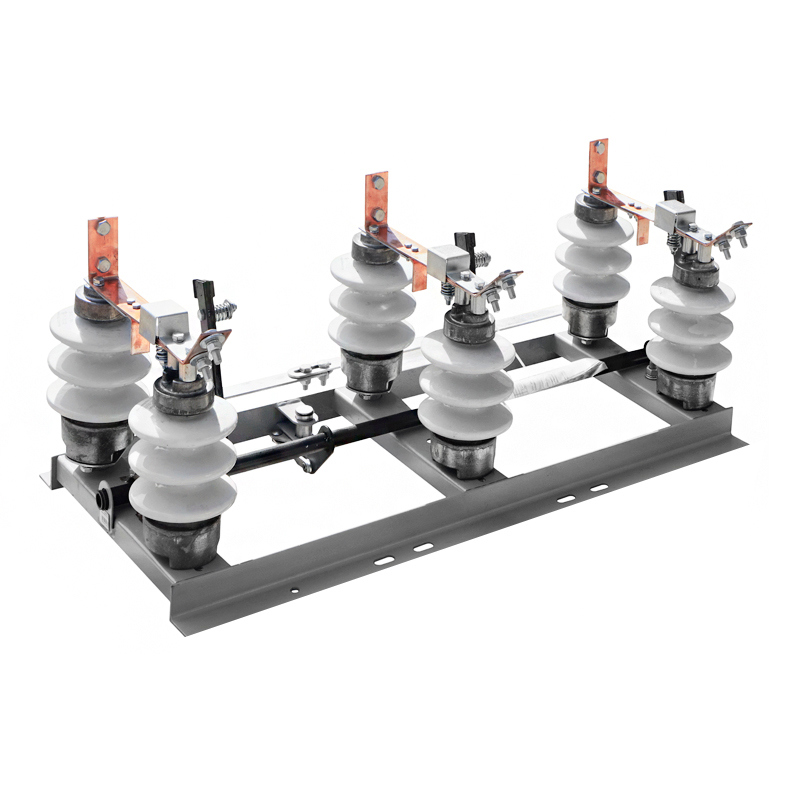

Высоковольтный разъединитель РЛНД 1-10\400 У1 с приводом ПРНЗ 10УХЛ1 - (ГОСТ-15150-69).
Предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения. Разъединители изготавливаются в исполнении У категории 1.
Предохранители с кварцевым наполнителем являются токо-ограничивающими.
Отключение тока короткого замыкания в предохранителях обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавких элементов в узких щелях между песчинками наполнителя.
Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после расплавления указательного плавкого элемента.
Условное обозначение:
РЛНД-1-10Б/400 У1 с приводом ПРНЗ-10УХЛ1
Р - разъединитель;
Л - линейный;
Н - наружной установки;
Д - двух колонковый;
1- один нож заземления;
10 - номинальное напряжение, кВ;
Б - усиленный вариант исполнения изоляции не менее 300 мм;
400 - номинальный ток разъединителя в кило амперах;
У - климатическое исполнение;
1 - категория размещения
Условное обозначение привода к разъединителю РЛНД:
ПРНЗ-10УХЛ1
П - привод к разъединителю;
Р - ручной;
Н - наружной установки;
З- для разъединителя с ножом заземления;
10 - номинальное напряжение, кВ;
У - климатическое исполнение ХЛ - остается работоспособным до -60;
1 - категория размещения
