Назначение:

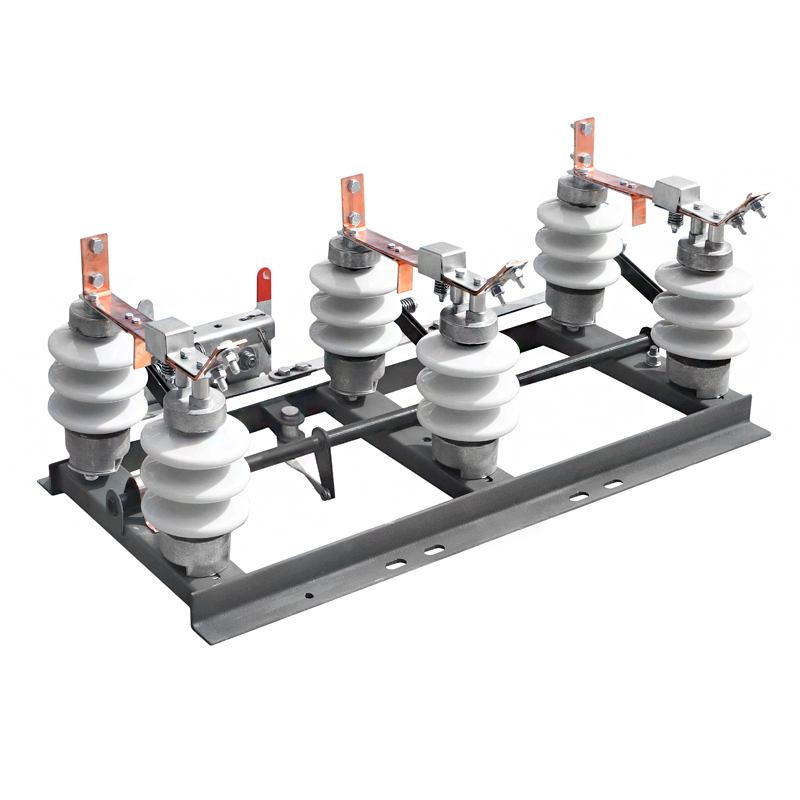

Разъединитель представляет собой трехполюсный или двухполюсный электроаппарат, собранный на раме из горячекатаных уголков. Каждый полюс состоит из двух колонок (неподвижной и подвижной), с разъединением главных ножей в горизонтальной плоскости. Поворотные колонки разъединителя устанавливаются на раме в подшипниках скольжения, обеспечивающих свободный поворот колонок с главными ножами на 90°. Подшипниковые узлы и разъемные контакты главных ножей на неподвижных изоляторах защищены от попадания влаги оцинкованными козырьками. Форма главных ножей обеспечивает отвод и удаление воды из контактной зоны. Контактное нажатие в разъемных контактах главных и заземляющих ножей обеспечивается плоскими оцинкованными пружинами. Контакт подвижной колонки соединяется с контактным кабелем непосредственно или, по требованию заказчика, посредством гибкой связи. Комплектуется одним заземлителем главных ножей со стороны подвижных изоляторов.
Все металлические детали подвижных узлов защищены цинкованием, рама и заземляющий вал по требованию заказчика могут иметь лакокрасочное, в том числе порошковое, или цинковое покрытие .

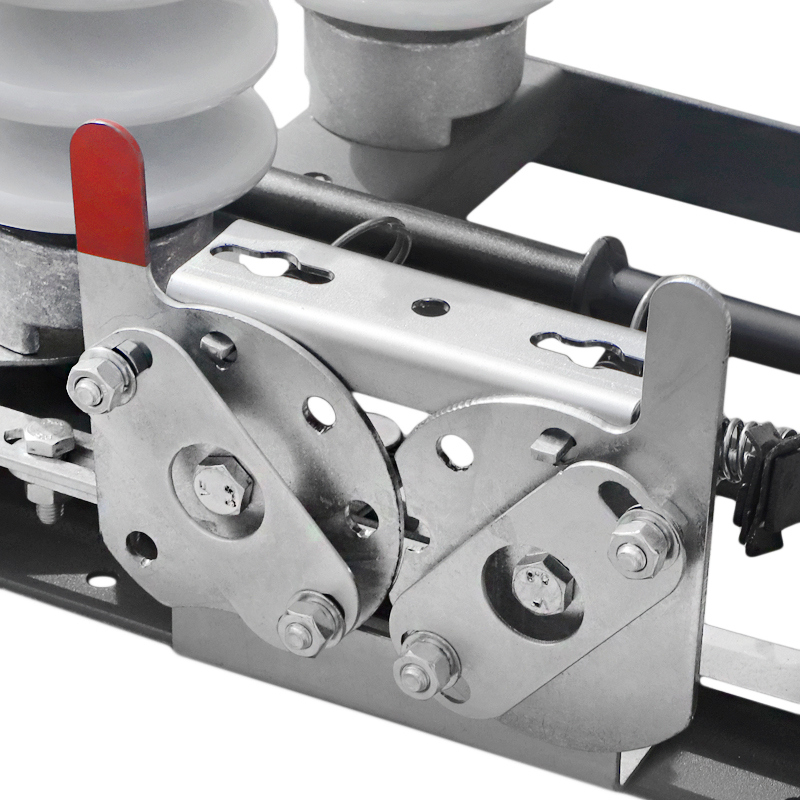

Привод разъединителя выполнен таким образом, что исключается возможность оперирования заземлителем, при включенных ножах главного контура. В корпусе привода предусмотрено отверстие для установки блок-замка.
В комплект поставки входят:
- разъединитель;
- привод разъединителя;
- паспорт;
- техническое описание и инструкция по эксплуатации (одна на партию);
Возможна комплектация металлоконструкциями для монтажа разъединителя на столб и крепления штыревых изоляторов.
При заказе разъединителя необходимо указать: наименование и тип разъединителя, обозначение технических условий.
Пример: «Разъединитель переменного тока типа РЛНД-1-10-II/400-УХЛ1 с фарфоровыми изоляторами с приводом ПР-01-1УХЛ1 ТУ3414-001-13379917-2007».
Структура условного обозначения разъединителя:
РЛНД –1-10-II/400-УХЛ1-3
Р- разъединитель;
Л – линейный;
Н- наружной установки;
Д-двухколонковый;
1-количество заземлителей (может быть 0 или 1);
10-напряжение, кВ;
II-исполнение изоляции по ГОСТ 9920-89;
400-номинальный ток, А (может быть 200, 400 или 630 А);
УХЛ-климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1;
1-категория размещения по ГОСТ 15150 и ГОСТ 15543.1;
3-количество полюсов (может быть 2 или 3)
Структура условного обозначения привода:
ПР-01-1УХЛ1
П- привод;
Р – ручной;
01 – конструктивное исполнение;
1- модификация (может быть 1 или 2 (усиленный));
УХЛ – климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1;
1 – категория размещения по ГОСТ 15150 и ГОСТ 15543.1
