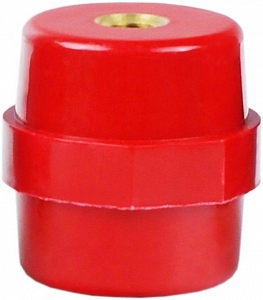

Изоляторы шинные SM40, широко известные как «бочонок» (далее изоляторы), применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от места крепления, основания или корпуса. Крепление шинного изолятора и токоведущей детали осуществляется с помощью болта и шайбы (не входят в комплект поставки).
Классификация изоляторов по ГОСТ 27020
по конструктивным признакам – шинные опорные изоляторы из органического материала;
по условиям эксплуатации – для работы в помещениях с нормальными эксплуатационными условиями;
по применению – аппаратные
Корпус изолятора изготовлен из органического материала (уплотненной пластической массы) с повышенной стойкостью к коронному разряду c примесью кремния и с использованием минеральных добавок.
Нормальные эксплуатационные условия
высота над уровнем моря не более 2000 м
температура окружающей среды от - 40 до +60°С
среднее значение относительной влажности 75% при 15°С, максимальная 90%
окружающий воздух не должен содержать вызывающие коррозию или воспламеняющиеся газы
- Максимальный рабочий ток SM40 - до 480 А
- Напряжение пробоя - 12 кВ
- Масса нетто - 0,081 кг
- Размер болта крепления - М8, марка стали - 8.8
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
