В настоящее время для коммутации электрических цепей находят широкое применение малогабаритные контакторы на малые токи. В частности, для дистанционного управления цепями освещения на небольших площадках, коммутации бытовых нагревательных элементов, первичных обмоток трехфазных низковольтных трансформаторов, а также цепей питания трехфазных асинхронных двигателей с короткозамкнутым ротором малой мощности с номинальным напряжением до 690 В , рабочим током до 9 А, частотой 50 или 60 Гц. используются контакторы NC6.
При подключении к нему теплового реле перегрузки он может использоваться для защиты электродвигателей от перегрузок, асимметрии фаз и заклинивания ротора. Характерной особенностью данного малогабаритного контактора является легкость монтажа на 35 мм Din-рейку на панели пластиковых и металлических шкафов.
Магнитная система контактора разделена на две части: неподвижную (эластично закрепленную в основании из пластмассы) и подвижную (с контактами для коммутации силовой цепи). Система контактов пускателя управляется с помощью многовитковой катушки, которая расположена на среднем стержне неподвижной части Ш-образной магнитной системы.
1. Основные технические характеристики.
Характеристики |
NC6-06 |
NC6-09 |
Номинальный ток (для АС-3, 380В) | 6А | 9А |
Номинальный ток (для АС-3, 690В) | 3,8А | 5А |
Номинальное напряжение |
690В |
|
Номинальная мощность по категории АС-3 (220В) кВт | 1,5 | 2,2 |
Номинальная мощность по категории АС (380В) кВт | 2,2 | 4 |
Номинальная мощность по категории АС (690В) кВт | 3 | 4 |
Механическая износостойкость (циклов ВО х 106) | 10 | 10 |
Максимальная частота коммутаций (в час) для АС-3 | 1200 | 1200 |
Сечение подключаемого провода мм2 | 2,5 | 2,5 |
Номинальное напряжение цепи управления катушки | 24, 36, 48, 110, 220, 380 В | |
Варианты исполнения пускателя (индекс обозначения дополнительных контактов мгновенного действия) | - 10 - главные контакты 3 НЗ + доп. контакт 1 НО | |
- 01 - главные контакты 3 НО + доп. контакт 1 НЗ | ||
- 04 - главные контакты 4 НЗ | ||
- 08 - главные контакты 2 НЗ + 2 НО | ||
Варианты исполнения контактных приставок NCF6 | 1. NCF6-20 2. NCF6-02 3. NCF6-11 | |
4. NCF6-40 5. NCF6-31 6. NCF6-22 | ||
7. NCF6-13 8. NCF6-04 |

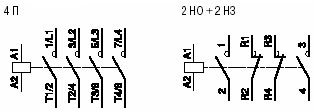

2. Электрическая схема.

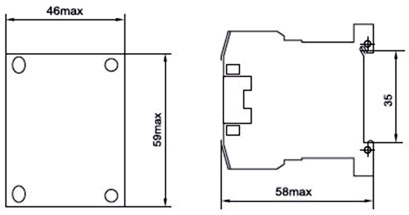

3. Габаритные и монтажные размеры
- безвинтовое крепление на 35мм Din-рейку
- возможность крепления под винт диаметром 4 мм.
Производство: Chint Group Co.Ltd
