Новый автоматический выключатель ВА5731

Прочитали 3409 раз
Новый автоматический выключатель ВА5731
4 апреля 2017

Новинка компании «МФК Техэнерго» - автоматический выключатель ВА5731 успешно прошёл испытания в международной электротехнической лаборатории DEKRA – международном лидере в области независимой экспертизы и безопасности.


Скачать протокол испытаний Dekra на ВА5731 на 25А Скачать протокол испытаний Dekra ВА5731 на 25А

Скачать протокол испытаний Dekra на ВА5731 на 10А Скачать протокол испытаний Dekra ВА5731 на 100А

Реализованные в автоматическом выключателе ВА5731 технические решения защищены патентами РФ:


 patented.jpg Патент РФ на полезную модель RU 152776
Патент РФ на полезную модель RU 156781
Патент РФ на полезную модель RU 157493
Патент РФ на полезную модель RU 157490
Патент РФ на полезную модель RU 157487
Патент РФ на полезную модель RU 157783
Патент РФ на полезную модель RU 158838
Патент РФ на полезную модель RU 162323
Патент РФ на промышленный образец RU 97415

Силовые автоматические выключатели серии ВА5731 открывают новое поколение коммутационных аппаратов с инновационными техническими решениями в области электроаппаратостроения и безопасности.

Выключатели ВА5731 предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 690 вольт с рабочими токами от 16 до 100 А, для защиты от перегрузок и коротких замыканий, а также для включений и отключений линий.

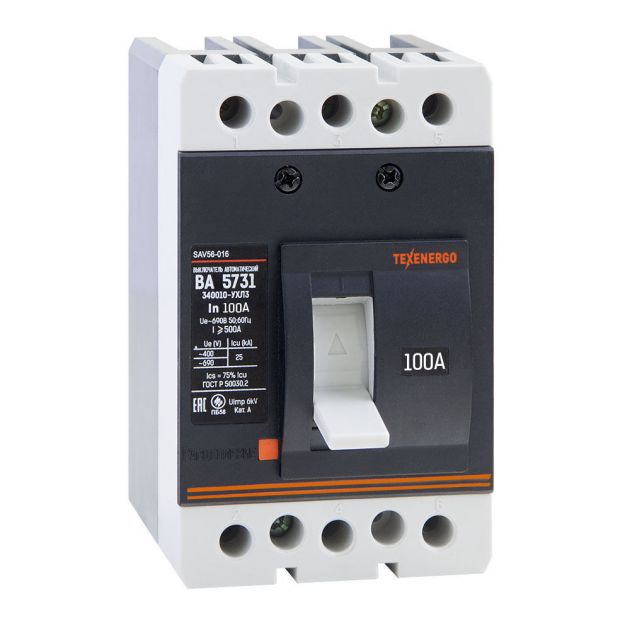

Внешний вид выключателя


Технические характеристики ВА5731

 Вид привода  ручной
 Виды расцепителей  тепловой и электромагнитный
 Коэффициент срабатывания
магнитного расцепителя (ток уставки)
 12 х Iн
 Номинальное напряжение  ~ 400 В / ~ 690 В
 Номинальные токи  16 ÷ 100 А
 Предельная отключающая способность In 16A     Icu 4 kA
In 20A     Icu 6 kA
In 25A ÷ 100A Icu 25 kA
 Степень защиты  IP20
 Количество силовых полюсов  3 полюса
 Износостойкость электрическая, циклов  16 000
 Способ монтажа  монтажная плата
 Климатическое исполнение  УХЛ3
 Габариты выключателя, ДхШхГ  125х78х100 мм

Гарантия производителя на выключатели ВА5731 - 5 лет.

Каждый автоматический выключатель проходит на заводе тщательную проверку на испытательном стенде. В выключателе ВА5731 токоведущие элементы выполнены из электротехнической меди, контактные площадки главных цепей - из износостойкого композита на основе серебра. Корпус ВА5731 выполнен из ABS-пластика (термопластическая смола на основе полимеров), что придает автоматическому выключателю особую ударопрочность и гарантирует его долговечность.

Выключатели изготавливаются по ТУ 3422-001-18987877-2013 и соответствуют ГОСТ Р 50030.2-2010 (МЭК 60947-2).

Автоматические выключатели изготавливаются на заводах с системой менеджмента качества ISO 9000.

Дополнительные материалы

Новое поколение автоматических выключателей ВА 5731

Купить товары из данной публикации

Артикул: SAV56-020
Референс: te00132196
2 155.24 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Номинальный ток
20А
Отключающая способность Icu
6 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-025
Референс: te00118286
2 263.00 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Номинальный ток
25 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-032
Референс: te00118032
2 155.24 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
500 А
Номинальный ток
32А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 440 x 280 x 260, вес (кг): 20.5
Артикул: SAV56-040
Референс: te00012117
2 263.00 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
500 А
Номинальный ток
40 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-050
Референс: te00139085
2 155.24 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
500 А
Номинальный ток
50 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-063
Референс: te00124861
2 263.00 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
12 х Iном
Номинальный ток
63 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-080
Референс: te00340323
2 155.24 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
12 х Iном
Номинальный ток
80 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 485 x 280 x 235, вес (кг): 20.82
Артикул: SAV56-100
Референс: te00340324
2 155.24 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
12 х Iном
Номинальный ток
100 А
Отключающая способность Icu
25 кА
Номинальное напряжение, В
~ 690 В
Серия
ВА 5731
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 125 x 80 x 95, вес (кг): 0.925
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 130 x 95 x 110, вес (кг): 1
Транспортная упаковка
Количество в упаковке (шт): 20, габариты (мм): 440 x 400 x 260, вес (кг): 20.5
