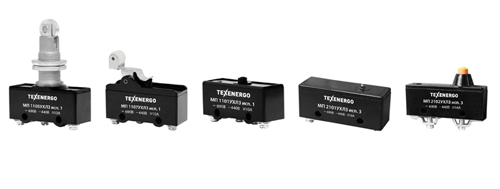

Предлагаем Вам микропереключатели серии МП 1100 и 2100.

Предлагаем Вам микропереключатели серии МП 1100 и 2100.
5 марта 2009
Основные характеристики и особенности применения.

Микропереключатели МП предназначены для коммутации электрических цепей переменного тока напряжением до 660 В, частотой 50/60 Гц и постоянного тока до 440 В, микропереключатели срабатывают под воздействием управляющего упора (кулачка) в определенных точках пути контролируемого объекта. Работа выключателей обеспечивается толкающим упором.

При заказе продукции необходимо учитывать, что микропереключатели различаются:
- исполнением по виду привода:
- прямоходовый цилиндрический толкатель;
- прямоходовый цилиндрический толкатель с амортизатором;
- прямоходовый цилиндрический толкатель с амортизатором и роликом;
- рычаг с роликом нормально нажатый.
- по способу крепления на панели:
- для пристройки боковой гранью с креплением винтами;
- для встройки (на П-образной скобе) с креплением винтами.

Монтаж проводов к микропереключателю МП может осуществляться винтами и пайкой.

1. Серия микровыключателей МП 1100
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МП1 X XX X ХX исп.1
МП1
- номер разработки
Х
- степень защиты по ГОСТ 14255-69: 1 - IРОО, 2 - IР40
ХХ
- вид привода: 01 - толкатель, 02, 04 -толкатель с увеличенным дополнительным ходом
Х
- степень износостойкости (Б - повышенная)
ХХ
- климатическое исполнение и категория размещения по ГОСТ 15543-70
исп. 1
- исполнение по способу крепления микровыключателя на панели и подсоединения монтажных проводов

Основные технические характеристики
Номинальное рабочее напряжение, В:
переменного тока частотой 50 Гц
постоянного тока

40; 220; 380; 660
27; 110; 220; 440
Номинальный ток, А
10
Рабочий ход,  мм, не более
1,55
Скорость движения управляющего упора, м/с
0,005 - 0,5
Усилие срабатывания, кгс, не более
0,2
Усилие возврата, кгс, не менее
0,05
Механическая износостойкость, цикл
16× 106
Коммутационная износостойкость при частоте включений1200 цикл/ч, цикл

1,6× 106
Масса, кг
0,028

Контактные соединения микровыключателей МП1000Л допускают присоединение к зажимам одного провода сечением 1 - 2,5 мм2 или двух проводов сечением 1,5 мм2.

Микровыключатели с зажимами под пайку допускают подсоединение одного проводника сечением 0,5 - 1,5 мм2, или двух проводников сечением 0,5 - 0,75 мм2.

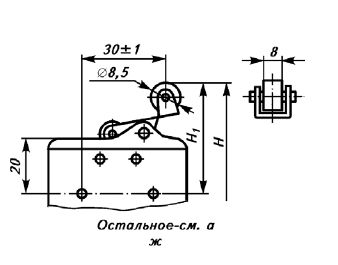

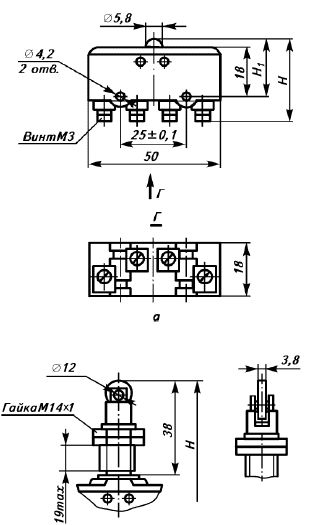

Габаритные и установочные размеры
 Габаритные и установочные размеры микровыключателя МП1100  Габаритные и установочные размеры микровыключателя МП1100

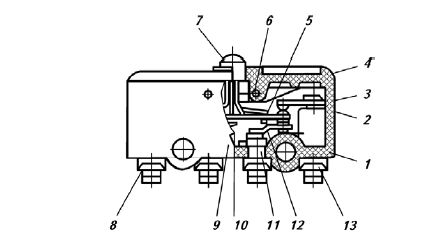

 Габаритные и установочные размеры микровыключателя МП1100  Состав:
1. Корпус
2. Металлические втулки 2,11
3. Неподвижные контакты 3,12
4. Крышка 5. Контактный мостик 7.Толкатель
5. Втулка-10 6. Щинки

Составные элементы базовой модели микровыключателя МП1100

 Составные элементы базовой модели микровыключателя МП1100  Составные элементы базовой модели микровыключателя МП1100  Составные элементы базовой модели микровыключателя МП1100

2. Серия микровыключателей МП 2100
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МП2 Х XX X ХХ
МП2
- номер разработки
Х
- степень защиты по ГОСТ 14255-69 - IР00
ХХ
- вид привода: 01 - толкатель, 04 -толкатель с увеличенным дополнительным ходом
Х
- степень износостойкости (Б - повышенная)
ХХ
- климатическое исполнение и категория размещения по ГОСТ 15543-70 (У4, Т4)

Основные технические характеристики
Номинальное рабочее напряжение, В:
переменного тока частотой 50 Гц
постоянного тока

40; 220; 380
27; 110; 220
Номинальный ток, А
10
Коммутационная износостойкость при скорости перемещения управляющего упора 0,005 м/с и частоте включений 1200 цикл/ч, цикл


1× 106
Механическая износостойкость, цикл
1× 106
Скорость движения управляющего упора, м/с
0,005 - 0,5
Усилие срабатывания, кгс, не более
0,4
Усилие возврата, кгс, не менее
0,05
Масса, кг (исп. 1)
0,038
Рабочий ход, мм
0,4-0,10+0,25
Дополнительный ход, мм
0,1 + 0,1
Дифференциальный ход, мм
0,07 + 0,03

Микровыключатели с зажимом допускают присоединение одного проводника с сечением 0,5 - 1,5 мм2 или двух проводников сечением 0,5 - 0,75 мм2.

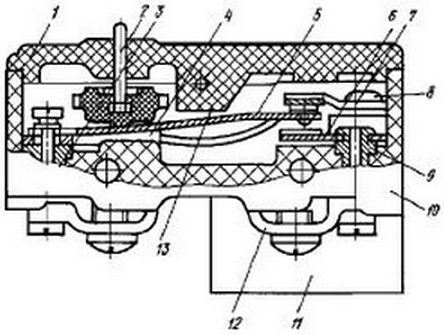

Составные, габаритные и установочные размеры
 Составные, габаритные и установочные размеры МП 2100 Составные, габаритные и установочные размеры МП 2100
 Составные, габаритные и установочные размеры МП 2100  Рис.2 Чертеж и габаритные размеры

Типоисполнение
Исполнение
Размер мм.
Масса г.


Н
Н1

МП 2101Л
03
32
18,5
42
МП 2102Л
03
41
27


Составные элементы базовой модели микровыключателя МП2100

 Составные элементы базовой модели микровыключателя МП2100 Составные элементы базовой модели микровыключателя МП2100   Составные элементы базовой модели микровыключателя МП2100

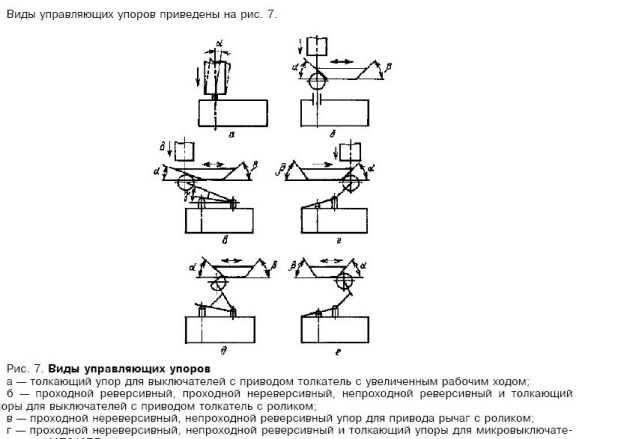

 Виды управляющих упоров микровыключателя МП2100

 Требования к управляющим упорам:
- обеспечивать рабочий ход выключателя
- пережим управляющего упора не должен превышать допустимых значений
- скорость движения управляющего упора от 0.05 м/с до 0.5м/ с.

Для модели МП 1101Л рабочая плоскость толкателя должна быть перпендикулярна его движению, частота обработки не менее R=20 , острые кромки недопустимы , радиус скругления 1 мм.

Для модели МП 1105Л угол набегания упора не более 40 град. При скорости движения упора 0.25 м/с и не более 20 град. При скорости более 0.25 м/с

Для модели МП 1107Л угол набегания упора не более 40 град. При скорости движения упора 0.25 м/с и не более 20 град. При скорости более 0.25 м/с Угол сбегания не более 70 град.
