Пускатель магнитный: электромагнитные пускатели ПМ 12

Пускатель магнитный: электромагнитные пускатели ПМ 12
29 сентября 2012

Представляем вашему вниманию новую продукцию под торговой маркой Техэнерго - электромагнитные пускатели серии ПМ12

Пускатели ПМ предназначены для применения в схемах управления электроприводами, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660В переменного тока частоты 50 и 60Гц.


Пускатель ПМ-12 осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Характеристики пускателя ПМ12

По своим характеристикам пускатели соответствуют требованиям ГОСТ Р 50030.4.1-2002, ТУ 2007 ИШЖТ.644636.008ТУ. Степень защиты: IPOO, IP2O по ГОСТ 14254-96.1.3 Климатическое исполнение и категория размещения пускателей УЗ по ГОСТ 15150-69.


На пускатели могут устанавливаться следующие дополнительные устройства:

  • для увеличения количества вспомогательных контактов – контактная приставка серии ПКЛ;
  • для задержки замыкания или размыкания цепи от 0,1 до 180 с пневматическая приставка выдержки времени серии ПВЛ;
  • для подавления перенапряжений, возникающих на катушках управления в процессе коммутации возможно использование ограничителей перенапряжений, которые включают параллельно и устанавливают непосредственно на пускателях.


Технические характеристики

1. Номинальный ток контакторов главной цепи, А (указаны в таблице 1)

  • для пускатель ПМ12-100 100 A
  • для пускатель ПМ-12-160 160 A
  • для пускатель ПМ 12 -250 250 A

 Наименование параметра

ПМ12-100

ПМ12-160

ПМ12-250



Номинальное рабочее напряжение UH¹ B

380, 660

Номинальный рабочий ток Ie, категория применения АС-3, (Un≤400В), А

 100

 160

 250

380В

45

90

132

Номинальная коммутируемая мощность по AC-3, кВт

 660В

45

90

132

 Таблица 1

1.2 Номинальный ток контакторов вспомогательной цепи: 10A.


1.3 Номинальное напряжение включающих катушек:

  • 24, 36, 40, 42, 48, 110, 127, 220, 380, 400, 415, 440, 500, 660В переменного тока частоты 50Гц;
  • 24, 36, 48, 110, 115, 220, 230, 380, 415, 440В переменного тока частоты 60Гц.


1.4 Механическая, коммутационная износостойкости и допустимая частота включений в час должны соответствовать таблице 2.

 Наименование параметра

100

160

250

 Номинальный рабочий ток, А

 100

160

250

Механическая износостойкость

 Общий ресурс для исполнений по износостойкости, млн. циклов

1,2

1,2

1,0

 Коммутационная износостойкость

Общий ресурс для исполнений по износостойкости, млн. циклов

0,8

0,8

0,7

 Таблица 2

Пускатель ПМ 12

2. Габаритные размеры для нереверсивных пускателей

Габаритные размеры пускателей ПМ 12 -100, ПМ12-160 представлены на рисунке 1 / таблица 3.


Габаритные размеры пускателей ПМ 12



 a

 Q

Q1

 S

 b

 b1

 H

 c

 f

 X1

 ПМ12-250

 168,5

 48

 21

 51,5

25

197

137

 172

 127

181

113,5

>130

≥ 10 (220...500В)

≥ 15 (500...690В)

Таблица 3

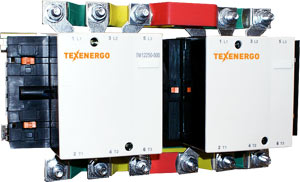

Пускатели магнитные ПМ 12

Пускатель магнитный ПМ 12 -250500 220В Texenergo - 12'785.49р. (Лучшая цена на всем электротехническом рынке)

3. Габаритные размеры для реверсивных пускателей

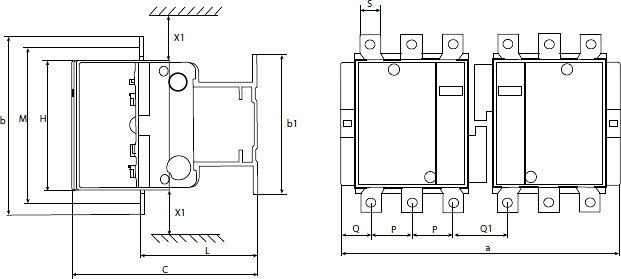

Габаритные размеры пускателей ПМ-12 -100, ПМ12-160 представлены на рисунке 2 / таблица4.

 Габаритные размеры пускателей ПМ-12



 a

 Q

Q1

 S

 b

 b1

 H

 c

 f

 X1

 ПМ 12-250

 357

 48

 21

 51,5

25

197

137

 172

 127

181

113,5

>130

≥ 10 (220...500В)

≥ 15 (500...690В)

Таблица 4
