Расширение линейки плавких вставок серии ППН ТМ TEXENERGO
Расширение линейки плавких вставок серии ППН ТМ TEXENERGO
Прочитали 1703 раза
Предлагаем вашему вниманию плавкие вставки ППН-41 на токи от 400 до 1600А в исполнениях:
под болт (габарит 4)
прямые ножи (габарит 4А)
Плавкие вставки предохранителей серии ППН используются для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 690В частоты 50 и 60Гц и постоянного тока номинальным напряжением до 440В включительно, при перегрузках и коротких замыканиях.
Области применения предохранителя ППН (ППН 33, ППН 35, ППН 37, ППН 39, ППН41): ВРУ жилых, общественных и промышленных зданий, ТП, шкафы управления. Предохранители соответствуют требованиям ГОСТ 31196.2.1 и ГОСТ Р МЭК 60269-1.

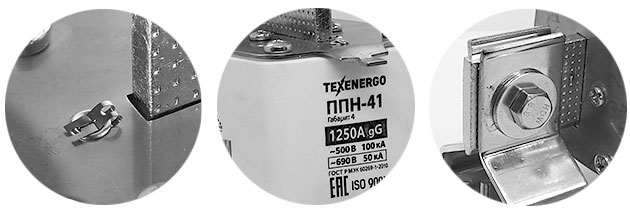

Особенности конструкции:
Конструкция предохранителя выполнена с указателем срабатывания, что помогает определить состояние предохранителя.
Токоведущие элементы плавких вставок изготовлены из электротехнической меди марки М1. Предохранители ППН соответствуют стандартам ГОСТ Р 50339.0-2003 (МЭК 60269-2-1-98) и ГОСТ Р 50339.2-92 (МЭК 269-2-1-87).
Контакты предохранителя и держателя ППН выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
Основание (изолятор) ППН (плавка вставка) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры и динамическим ударам, которые возникают при коротких замыканиях вплоть до 120 кА.
Технология засыпки предохранителей наполнителем в виде кварцевого песка высокой очистки, позволяет достичь высокой плотности заполнения, что обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Каждый держатель серии ППН укомплектован высокопрочными болтами и гайками класса прочности 8.8. (ГОСТ 1759.4-87 (ИСО 898/1-78)

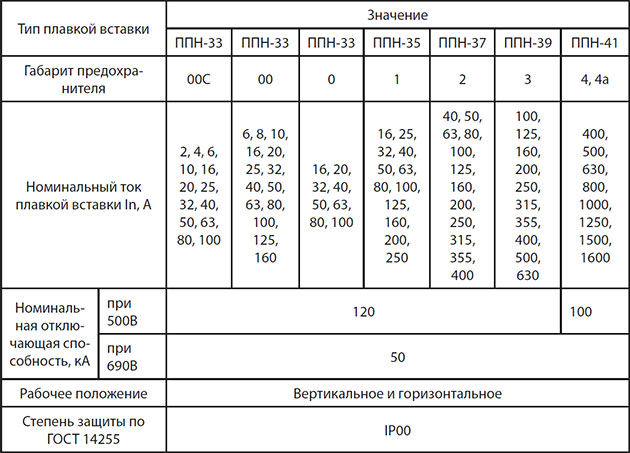

Технические характеристики

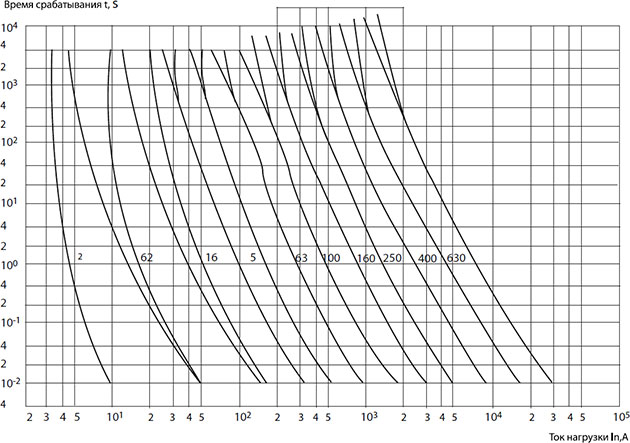

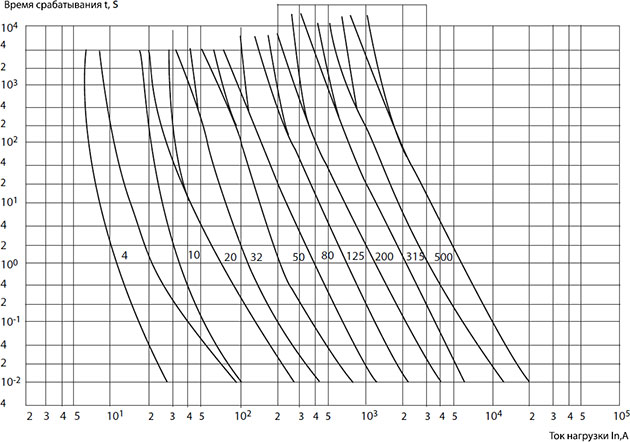

Время-токовые характеристики

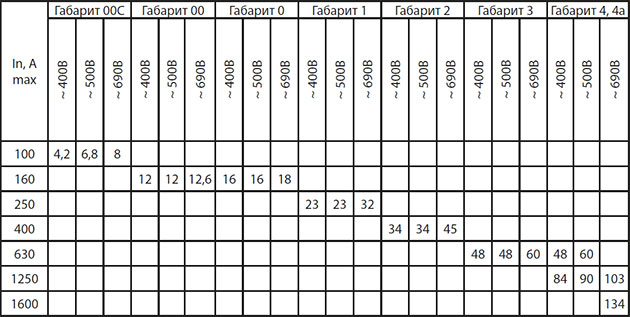

Максимальные потери мощности плавких предохранителей
Все изделия прошли сертификацию в авторитетных международных лабораториях и испытательных центрах:
