Термоусаживаемые кабельные муфты

Термоусаживаемые кабельные муфты
3 июня 2013

Предлагаем вашему вниманию термоусаживаемые кабельные муфты

Кабельная муфта представляет собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, количеством жил, типом изоляции и конструктивными особенностями кабеля. В зависимости от назначения кабельные муфты делятся на соединительные и концевые. Выбор муфты осуществляется также по типу кабеля и рабочему напряжению.


В настоящее время основное распространение получили кабельные муфты из термоусаживаемых материалов, сменив свинцовые и эпоксидные.

Соединительные муфты

 3СТп-10



Назначение

Кабельная террмоусаживаемая соединительная муфта для трехжильных кабелей на напряжение 6 и 10кВ с изоляцией из сшитого полиэтилена.

Характеристики

  • муфты соответствуют требованиям ТУ 3599-006-97284872-2006 и ГОСТ 13781.0-86;
  • муфты выпускаются на 3 диапазона сечений кабеля: 25…50мм2, 70…120мм2, 150…240мм2.
  • возможна установка муфт на следующие типы кабелей: ААБл, ААГ, АСБ, ААШв, СБ, АСБГ, СБГ, АСШв, Сшв;
  • полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов;
  • для закрепления провода заземления на оболочке кабеля, используется роликовая пружина постоянного давления, обеспечивающая быстрый, надежный монтаж, плотный контакт и постоянное усилие прижима провода, что исключает возможность термического повреждения бумажной изоляции под оболочкой кабеля в случае крепления провода заземления методом пайки с использованием тугоплавкого припоя «А»;
  • комплект муфты универсален и подходит для установки как гильз под опрессовку, так и соединителей со срывными болтами, содержит малое количество компонентов, монтаж не требует сложной разделки кабеля, громоздкого оборудования, обеспечивает безопасность монтажника и окружающей среды.

4СТп-1



Назначение

Муфты 4СТп-1 и 3СТп-1, предназначены для соединения, соответственно, четырехжильных и трехжильных силовых кабелей на напряжение до 1 кВ с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой.

Характеристики

  • муфты соответствуют требованиям ТУ 3599-006-97284872-2006 и ГОСТ 13781.0-86;
  • муфты выпускаются на 3 диапазона сечений кабеля: 25…50мм2, 70…120мм2, 150…240мм2.;
  • возможна установка муфт на следующие типы кабелей: ААБл, ААГ, АСБ, ААШв, СБ, АСБГ, СБГ, АСШв, Сшв;
  • полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов;
  • для закрепления провода заземления на оболочке кабеля, используется роликовая пружина постоянного давления, обеспечивающая быстрый, надежный монтаж, плотный контакт и постоянное усилие прижима провода, что исключает возможность термического повреждения бумажной изоляции под оболочкой кабеля в случае крепления провода заземления методом пайки с использованием тугоплавкого припоя «А»;
  • комплект муфты универсален и подходит для установки как гильз под опрессовку, так и соединителей со срывными болтами, содержит малое количество компонентов, монтаж не требует сложной разделки кабеля, громоздкого оборудования, обеспечивает безопасность монтажника и окружающей среды.

Концевые муфты

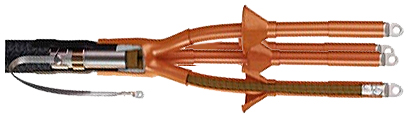

3КВТп-10,  3КНТп-10



Назначение

Муфты 3КВТп-10 и 3КНТп-10, соответственно внутренней и наружной установки предназначены для оконцевания трехжильных силовых кабелей на напряжение 6 и 10 кВ с бумажной маслопропитанной изоляцией, с броней или без брони, в свинцовой или алюминиевой оболочке.

Характеристики

  • муфты соответствуют требованиям ТУ 3599-006-97284872-2006 и ГОСТ 13781.0-86;
  • муфты выпускаются на 3 диапазона сечений кабеля: 25…50мм2, 70…120мм2, 150…240мм2;
  • возможна установка муфт на следующие типы кабелей: ААБл, АСБ, ААШв, АСШв, СБ и др.;
  • основные термоусаживаемые элементы муфты кирпично-красного цвета выполнены из материала, обладающего высокой поверхностной электрической стойкостью (трекингостойкостью);
  • материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур -50°…+50°С;
  • применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя изоляции;
  • слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов позволяет добиться полной герметизации ­муфт;
  • для закрепления провода заземления на оболочке кабеля, используется роликовая пружина постоянного давления, обеспечивающая быстрый, надежный монтаж, плотный контакт и постоянное усилие прижима провода, что исключает возможность термического повреждения бумажной изоляции под оболочкой кабеля в случае крепления провода заземления методом пайки с использованием тугоплавкого припоя «А»;
  • жильные изоляторы-«юбки», входящие в комплекты муфт наружной установки 3КНТп-10, обеспечивают наличие «сухих» зон и уменьшают величину токов утечки;
  • комплект муфты универсален и подходит для установки наконечников как под опрессовку, так и наконечников со срывными болтами, содержит малое количество компонентов, монтаж не требует сложной разделки кабеля и применения громоздкого оборудования, обеспечивает безопасность монтажника и окружающей среды.

4КВТп-10



Назначение

Муфты 3КВТп-10 и 3КНТп-10, соответственно внутренней и наружной установки предназначены для оконцевания четырехжильных силовых кабелей на напряжение 6 и 10 кВ с бумажной маслопропитанной изоляцией, с броней или без брони, в свинцовой или алюминиевой оболочке.

Характеристики

  • муфты соответствуют требованиям ТУ 3599-006-97284872-2006 и ГОСТ 13781.0-86;
  • муфты выпускаются на 3 диапазона сечений кабеля: 25…50мм2, 70…120мм2, 150…240мм2;
  • возможна установка муфт на следующие типы кабелей: ААБл, АСБ, ААШв, АСШв, СБ и др.;
  • основные термоусаживаемые элементы муфты кирпично-красного цвета выполнены из материала, обладающего высокой поверхностной электрической стойкостью (трекингостойкостью);
  • материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур -50°…+50°С;
  • применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя изоляции;
  • слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов позволяет добиться полной герметизации ­муфт;
  • для закрепления провода заземления на оболочке кабеля, используется роликовая пружина постоянного давления, обеспечивающая быстрый, надежный монтаж, плотный контакт и постоянное усилие прижима провода, что исключает возможность термического повреждения бумажной изоляции под оболочкой кабеля в случае крепления провода заземления методом пайки с использованием тугоплавкого припоя «А»;
  • жильные изоляторы-«юбки», входящие в комплекты муфт наружной установки 3КНТп-10, обеспечивают наличие «сухих» зон и уменьшают величину токов утечки;
  • комплект муфты универсален и подходит для установки наконечников как под опрессовку, так и наконечников со срывными болтами, содержит малое количество компонентов, монтаж не требует сложной разделки кабеля и применения громоздкого оборудования, обеспечивает безопасность монтажника и окружающей среды.

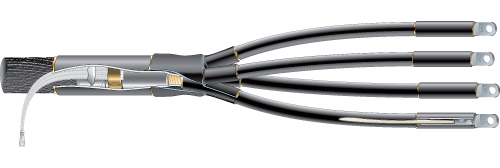

4КВНТп-1



Назначение

Муфты 4КВНТп-1 и 3КВНТп-1, предназначены для оконцевания, соответственно, четырехжильных и трехжильных силовых кабелей на напряжение до 1 кВ с бумажной маслопропитанной изоляцией, с броней или без брони, с общей свинцовой или алюминиевой оболочкой.

Характеристики

  • муфты соответствуют требованиям ТУ 3599-006-97284872-2006 и ГОСТ 13781.0-86;
  • муфты выпускаются на 3 диапазона сечений кабеля: 25…50мм2, 70…120мм2, 150…240мм2.
  • универсальная конструкция позволяет использовать муфты как для внутренней, так и для наружной установки;
  • возможна установка муфт на следующие типы кабелей: ААБл, ААГ, АСБ, ААШв, СБ, АСБГ, СБГ, АСШв, СШв;
  • материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур -50°…+50°С;
  • термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов, создает барьер для проникновения влаги;
  • для закрепления провода заземления на оболочке кабеля, используется роликовая пружина постоянного давления, обеспечивающая быстрый, надежный монтаж, плотный контакт и постоянное усилие прижима провода, что исключает возможность термического повреждения бумажной изоляции под оболочкой кабеля в случае крепления провода заземления методом пайки с использованием тугоплавкого припоя «А»;
  • комплект муфты универсален и подходит для установки наконечников как под опрессовку, так и наконечников со срывными болтами, содержит малое количество компонентов, монтаж не требует сложной разделки кабеля, применения громоздкого оборудования, обеспечивает безопасность монтажника и окружающей среды.
