Вспомогательные устройства к автоматическим выключателям ВА47, ВА67

Вспомогательные устройства к автоматическим выключателям ВА47, ВА67
3 февраля 2021
Автоматические выключатели ВА47, ВА67 пользуются большой популярностью  благодаря высокому уровню надежности. Для расширения функциональности этих электрических аппаратов, их глубокой интеграции в системы управления и автоматики, применяют большое количество вспомогательных устройств: контакты сигнализации, независимые расцепители, вспомогательные контакты, расцепители максимального и минимального напряжения.
Компания TEXENERGO предлагает выгодно купить широкий ассортимент вспомогательных аксессуаров для ВА47 и ВА67 с быстрой доставкой в любой город России.

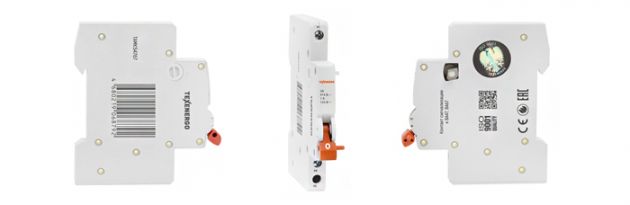

Контакты сигнализации

контакт сигнализации.jpg

Контакты сигнализации предназначены для совместной работы с автоматическими выключателями серии ВА47, ВА67. Они обеспечивают передачу оповещения о состоянии контактной системы автомата. Переключение положения контактов происходит независимо от причин, повлекших за собой данные изменения (ручной режим или защитное отключение).

Наиболее часто контакты сигнализации применяют для следующих целей:

• Передача сигнала о состоянии устройства в систему телемеханики, диспетчеризации и управления.
• Звуковая и визуальная сигнализации об изменении положения конкретного электрического автомата.
• Оповещение обслуживающего персонала об отключении электрической сети вследствие возникновения аварийного режима (перегрузка по току, короткое замыкание).

На лицевой стороне блока контакта сигнализации расположен флажок, который показывает состояние контактной системы ВА47, ВА67.

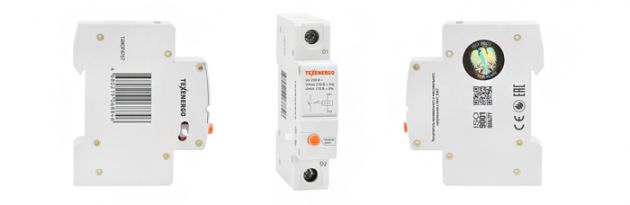

Независимые расцепители

независимый расцепитель.jpg

Независимые расцепители обеспечивают возможность дистанционного отключения выключателей серии ВА47, ВА67. Конструкция этих аппаратов включает электрический магнит, который воздействует на рычаг механизма ручного отключения контактной системы автомата. Наличие сигнала управления с индикацией в цепи расцепителя позволяет легко и быстро определить причину сброса автоматического выключателя: вследствие воздействия расцепителя или аварии в сети.

Основными направлениями для использования независимых расцепителей являются:

• Аварийное дистанционное отключение электрических исполнительных устройств: конвейеры, технологическое оборудование, насосы и другие.
• Отключение электрического питания системы вентиляции в случае возникновения пожара или задымления.
Следует учитывать, что управляющим сигналом для независимых расцепителей является аналоговый сигнал от замыкающего контакта.

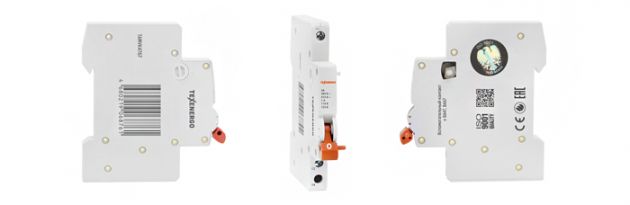

Вспомогательные контакты

вспомогательный контакт.jpg

Вспомогательные контакты для ВА47, ВА67 обеспечивают получение информации о положении контактов автомата, передают управляющие сигналы на другие устройства в зависимости от положения основных контактов выключателя. Вспомогательные контакты широко используют в системах автоматики, управления, защиты, сигнализации, телемеханики, диспетчеризации. В зависимости от требований к конфигурации, вспомогательные контакты могут быть нормально открытыми и нормально закрытыми. Совместное использование автоматов со вспомогательными контактами позволяет построить системы автоматики любого уровня сложности.

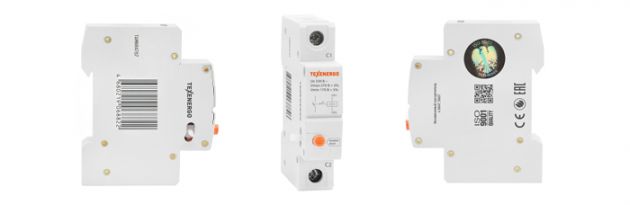

Расцепители максимального/минимального напряжения

расцепитель мин и макс напряжения.jpg

Дополнительное оборудование такого типа предназначено для отключения автоматического выключателя серии ВА47, ВА67 в случае отклонения значения напряжения от заданного максимального или минимального предела. Принцип работы расцепителей максимального/минимального напряжения построен на чувствительной электронной схеме, которая реагирует на отклонения значений напряжения. Повторное включение автоматического выключателя станет возможным только после сброса защитного механизма на расцепителе, что обеспечивает надежную защиту потребителей электроэнергии, от скачков напряжения и ошибочных действий обслуживающего персонала.
Соединение расцепителя и автоматического выключателя осуществляется в боковой плоскости, где рычаг расцепителя подсоединяется к механизму отключения выключателя.

Основными сферами, где расцепители минимального и максимального напряжения находят применение, являются:

• Схемы управления исполнительными механизмами, где снижение величины управляющего напряжения может привести к подаче ложных команд.
• Электроснабжение потребителей, чувствительных к чрезмерно высокому или слишком низкому напряжению питания.
• Построение системы селективной защиты электрических цепей от высокого или низкого питающего напряжения.
Использование автоматических выключателей серии ВА 47, ВА 67 совместно с расцепителями максимального/минимального напряжения является самым простым и надежным способом защиты от колебаний напряжения.


Почему покупать электрооборудование у нас выгодно

В каталоге товаров нашей компании представлены вспомогательные устройства к ВА47, ВА67 собственной торговой марки TEXENERGO. Наши специалисты помогут каждому клиенту подобрать вспомогательное устройство, которое будет в полной степени отвечать конфигурации автоматического выключателя. На весь перечень товаров распространяются привлекательно низкие цены и длительные гарантийные обязательства.
Остались вопросы? Хотите оформить заявку? Нужна консультация специалиста? Звоните на контактный номер телефона, и наши менеджеры с радостью помогут вам.
