Выключатели автоматические серии NM8

Инженеры компании ЧИНТ предлагают российским покупателям новую разработку автоматического выключателя с термомагнитным NM8 и интеллектуальным (электронным) NM8S расцепителем. Серия автоматических выключателей NM8 вобрала в себя все современные наработки ученых, которые нашли применение в электротехнической продукции ХХI века. Новый выключатель изготовлен в литом корпусе с применением новейшей теории и технологии защиты электрических цепей. Он имеет небольшую компактную модульную конструкцию, высокую размыкающую способность.

Выключатели автоматические серии NM8

Техническое описание.
1. Назначение.
Выключатели автоматические серии NM8 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, коротких замыканиях на землю, а также редких оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 690V переменного тока частотой 50Нz c номинальными токами от 16А до 1250А.

Выключатели автоматические соответствуют требованиям IEC 60947-2, ГОСТ Р 50030.2-99.
Область применения: защита линий и оборудования, защита электродвигателей.

2. Структура условного обозначения выключателя автоматического.

N	M	8	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х
1	2	3	4		5		6		7		8	9

1 Обозначение компании CHINT
2 Обозначение модели выключателя автоматического
3 Порядковый номер разработки
4 Обозначение типа расцепителя:

- без обозначения: тепловой и электромагнитный расцепители;
- S : электронный расцепитель.

5 Обозначение типоразмера: 125, 250, 400, 630, 800, 1250

6 Обозначение уровня отключающей способности:
- S : стандартный уровень,
- H : высокий уровень,
- R : токоограничивающий тип.

7 Номинальный ток:
125: 16, 20, 25, 32, 40, 50, 63, 80, 100, 125.
250: 100, 125, 160, 180, 200, 225, 250.
400: 250, 315, 350, 400.
630: 250, 315, 350, 400, 500, 630.
800: 630, 700, 800.
1250: 630, 700, 800, 1000, 1250.

8 Число полюсов:
2: 2Р
3: 3Р
4: 4Р

9 Обозначение области применения:
- без обозначения: для защиты линий и оборудования
- М: для защиты электродвигателей

3. Условия применения.

3.1 Диапозон температур: от –40°С до +70°С
3.2 Высота над уровнем моря: не более 2000 м
3.3 Категория загрязнения среды: 3
3.4 Допустимая относительная влажность воздуха не должна превышать 50% при температуре 40°С.
Повышение относительной влажности допустимо при понижении температуры, например влажность
воздуха 90% при температуре не более 20°С.

4. Основные технические характеристики для NM8S c числом полюсов 3Р с электронным
расцепителем для защиты линий и оборудования.

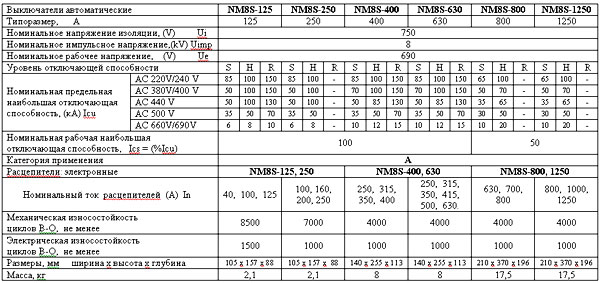

4.1. Основные технические характеристики приведены в таблице 1.

4.2 Электронные расцепители.

4.2.1 Электронные расцепители NM8S-125, 250 для защиты линий и оборудования обеспечивают защиту:

а) от перегрузки / регулируемая уставка Ir = (0,4-0,5-0,6-0,7-0,8-0,95-1) In/

Ток	1,05 Ir	1,3 Ir	1,5 Ir	2Ir	6 Ir
Время срабатывания	не менее 2 час – не срабатывание	1 ч	96 с		6 с

б) от коротких замыканий:
- селективная токовая отсечка с регулируемой уставкой по току Isd = (1,5-2-3-4-5-6-8) In
c постоянной выдержкой времени срабатывания 0,2 сек.

Отключение селективной токовой уставки в положении переключателя off.

- мгновенная токовая отсечка с регулируемой уставкой по току Ii = (1,5-2-3-4-5-6-7-8-10-11-12) In

1- Ir. 2- время защиты от перегрузок. 3- Isd. 4- время селективной защиты 5 – Ii мгновенная отсечка.

На блоке расцепителей имеется световая индикация состояния нагрузки:
- индикатор мигает при 0, 9 Ir;
- индикатор светится постоянно при 1,2Ir и более;

На блоке расцепителей имеется гнездо для подключения тестирующего устройства, обеспечивающего проверку расцепителя.

Регулировка токов Ir, Isd, Ii осуществляется 3-х полюсными ДИП переключателями или поворотными переключателями.

4.2.2 Электронные расцепители NM8S-400, 630 для защиты линий и оборудования обеспечивают защиту:

а) от перегрузки / регулируемая уставка Ir = (0,4-0,5-0,6-0,7-0,8-0,95-1) In/
с регулируемой уставкой времени Тr = 3-6-12-18 сек.

б) от коротких замыканий:
- селективная токовая отсечка с регулируемой уставкой по току Isd = (1,5-2-3-4-5-6-8) In
с регулируемой уставкой времени Тsd = 0,1-0,2-0,3-0,4 сек .

Отключение селективной токовой уставки в положении переключателя off.

- мгновенная токовая отсечка с регулируемой уставкой по току Ii = (1,5-2-3-4-5-6-7-8-10-11-12) In 3

1 - Ir. 2 - время защиты от перегрузок. 3 - Isd. 4 - время селективной защиты 5 – Ii мгновенная отсечка.
6 – Ig уставка по току защиты от замыкания на землю. 7 – уставка времени защиты от замыкания на землю.

На блоке расцепителей имеется световая индикация состояния нагрузки:
- индикатор мигает при 0, 9 Ir;
- индикатор светится постоянно при1,2Ir и более;

На блоке расцепителей имеется световая индикация состояния нагрузки:
- индикатор мигает при 0, 9 Ir;
- индикатор светится постоянно 1,2Ir;

На блоке расцепителей имеется гнездо для подключения тестирующего устройства,
обеспечивающего проверку расцепителя.

Регулировка токов Ir, Isd, Ii, Тr , Тsd осуществляется 3-х полюсными ДИП переключателями или поворотными переключателями.

4.2.3 Электронные расцепители NM8S-800, 1250 для защиты линий и оборудования обеспечивают защиту:

а) от перегрузки / регулируемая уставка Ir = (0,4-0,5-0,6-0,7-0,8-0,95-1) In/
с регулируемой уставкой времени Тr = 3-6-12-18 сек.
б) от коротких замыканий:
- селективная токовая отсечка с регулируемой уставкой по току Isd = (1,5-2-3-4-5-6-8) In
с регулируемой уставкой времени Тsd = 0,1-0,2-0,3-0,4 сек.

Отключение селективной токовой уставки в положении переключателя off
- мгновенная токовая отсечка с регулируемой уставкой по току Ii = (1,5-2-3-4-5-6-7-8-10-11-12) In

Регулировка уставок токов Ir, Isd, Ii и времени задержки Тr, Тsd, Тg осуществляется 3-х полюсными ДИП переключателями или поворотными переключателями.

4.3. Номинальный режим работы выключателей – продолжительный.

4.4. Выключатель выполняет функцию разъединения.

4.5. Кнопка «Push of trip» обеспечивает проверку механизма отключения выключателя.

(нажмите чтобы увеличить)

5. Вспомогательные устройства и аксессуары. (специальная комплектация).

5.1 Дополнительные расцепители.

Дополнительный расцепитель	Тип	Номинальное напряжение, V	Мощность потребления	Типоразмер выключателя автоматического
Независимый	SM6	220\|230	10VA	NM8-125
	SQ6	380\|400	10VA	NM8-125
	SV5	220\|230	10VA	NM8-250, 400, 630 NM8S-125, 250, 400, 630
	SQ5	380\|400	10VA	NM8-250, 400, 630 NM8S-125, 250, 400, 630
	SV7	220\|230	200VA	NM8-800, 1250 NM8S-800, 1250
	SQ7	380\|400	200VA	NM8-800, 1250 NM8S-800, 1250
Минимального напряжения	UM6	220\|230	5VA	NM8-125
	UQ6	380\|400	5VA	NM8-125
	UM5	220\|230	5VA	NM8-250, 400, 630 NM8S-125, 250, 400, 630
	UQ5	380\|400	5VA	NM8-250, 400, 630 NM8S-125, 250, 400, 630
	UM7	220\|230	5VA	NM8-800, 1250 NM8S-800, 1250
	UQ7	380\|400	5VA	NM8-800, 1250 NM8S-800, 1250

Допустимые отклонения напряжения питания независимого расцепителя (0,7-1,1) Ue.
Расцепитель минимального напряжения отключает автоматический выключатель при напряжении
на выводах его катушки (0,35 – 0,7) Ue.

Включение автоматического выключателя с расцепителем минимального напряжения возможно
только при напряжении на выводах его катушки 0,85 Ue и выше.

5.2 Электрические характеристики вспомогательных и аварийных контактов.

Дополнительный контакт	Тип	Номинальное рабочее напряжение, V	Номинальный ток, А		Типоразмер выключателя автоматического
			АС12	АС15
Вспомогательный	AX	24	6	6	NM8-250, 400, 630 800, 1250 NM8S-125, 250, 400, 630 800, 1250
		48		6
		110		5
		220/240		4
		380/400/440		2
		660/690		0,1
Аварийный	AL	380/400/440		2

5.3 Поворотная рукоятка (устанавливается на лицевов панели выключателя).

5.4 Выносная поворотная рукоятка (для управления с передней панели щита выключателем, установленным
в глубине щита).

5.5 Двигательный привод.

Типоразмер	Номинальное напряжение, VАС	Электрическая износостойкость, циклов	Рабочий ток, А	Потребляемая мощность, VA
NM8-125, NM8S-125 NM8-250, NM8S-250	100 - 240	10000	≤ 0,5	14
NM8-400, NM8S-400 NM8-630, NM8S-630	110, 230	5000	≤ 2	35
NM8-800, NM8S-800 NM8-1250, NM8S-1250	230 / 400	3000	≤ 7,5	200

5.6 Блокиратор рукоятки.

5.7 Защитные крышки выводов: малые , большие.

5.8 Панель для установки на DIN – рейку.

5.9 Основание для втычного исполнения.

6. Установка и крепление.

Выключатели стационарного исполнения могут устанавливаться в любом положении на вертикальной и горизонтальной плоскости с креплением на панели и на вертикальной плоскости на DIN рейке. Присоединение внешних проводников: переднее, заднее. Выключатели имеют втычное исполнение.
