Представляем вашему вниманию пускатели электромагнитные ПМ12 на токи 100А, 160А, производства TEXENERGO
|
|
|
|
|

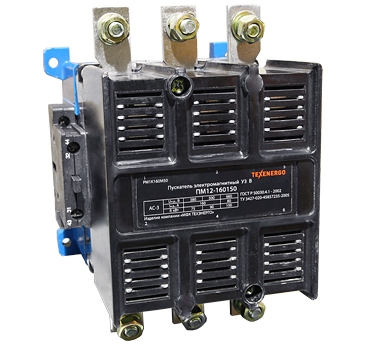

ПМ12-100150
|

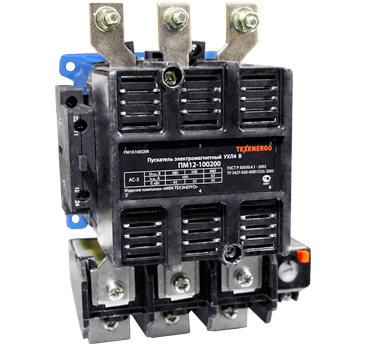

ПМ12-100200
|
ПМ12-160150
|
|
|
|
|

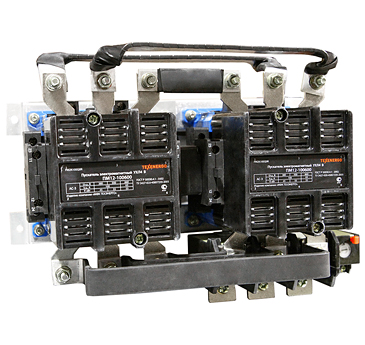

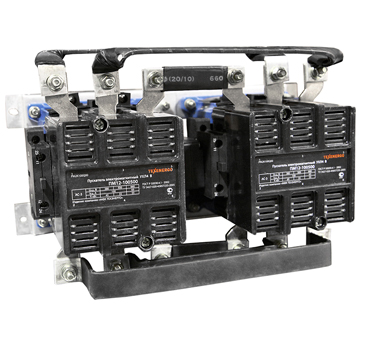

ПМ12-100500
|
ПМ12-100600
|
Назначение
Пускатели предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при номинальном на-пряжении до 660 В, частоте 50 и 60 Гц, с мощностью:
-
до 45 кВт для пускателей на номинальный ток 100 А;
-
до 75 кВт для пускателей на номинальный ток 160 А;
-
до 132 кВт для пускателей на номинальный ток 250 А.
При наличии тепловых реле пускатели осуществляют защиту управляемых электро-двигателей от перегрузок и от токов, возникающих при обрыве одной из фаз.
Технические характеристики пускателей ПМ12
Мощности, потребляемые втягивающими катушками, и время срабатывания пускателей
|
Номинальный ток, А
|
Мощность включающей катушки
|
Время срабатывания, мс
|
|
Включение, ВА
|
Удержание, ВА
|
|
100
|
300
|
45 max
|
20±8
|
|
160
|
515
|
55 max
|
20±10
|
|
250
|
700
|
80 max
|
20±10
|
Номинальное сечение внешних проводов
|
Номинальный ток, А
|
Номинальное сечение внешних проводов и кабелей, мм
|
Размер резьбы, мм (не более)
|
|
Наименьшее
|
Наибольшее
|
|
6,3*
|
0,75
|
2,5
|
М4
|
|
10*
|
1,0
|
2,5
|
М4
|
|
100
|
35
|
50
|
М6
|
|
160
|
70
|
95
|
М8
|
|
250
|
120
|
150
|
М10
|
* Номинальный ток контактов вспомогательной цепи - 6,3 А, для контакторов (пускателей) на номинальный ток 100 А и 10 А для контакторов (пускателей) на номинальный ток 160 и 250 А.

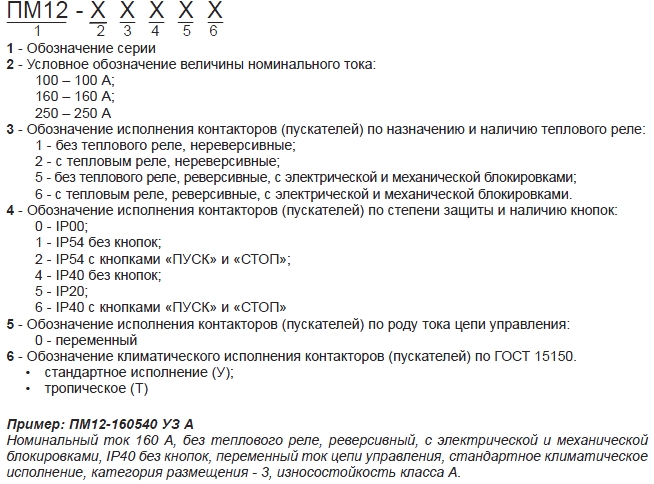

Структура условного обозначения пускателей ПМ12

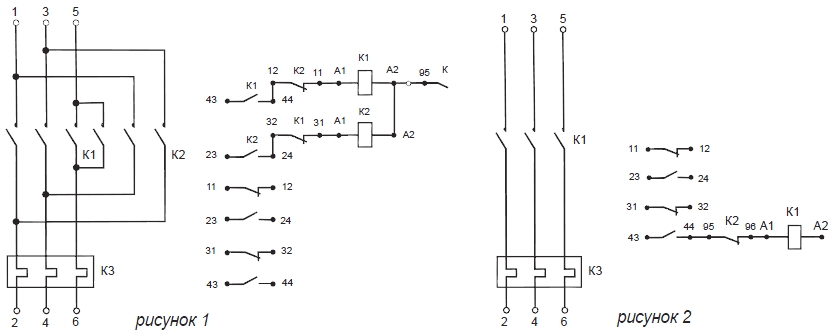

Электрические схемы пускателей ПМ12
Рис. 1
Пускатели реверсивные с реле, с 4з+4р контактами вспомогательной цепи: К1 - контактор «Вперед», К2 - контактор «Назад», КЗ - тепловое реле.
Рис. 2
Пускатели нереверсивные с реле, с 2з+2р контактами вспомогательной цепи: К1 - контактор, К2 - тепловое реле.
