Выключатели автоматические серии ВА 88 – это силовые автоматы, также известные как MCCB (Moulded Case Circuit Breaker) - автоматические выключатели в литом корпусе. Предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения в трехфазных электрических сетях переменного тока напряжением до 600 В частотой 50 Гц с номинальными токами от 10А до 1600 А и предельной отключающей способностью от 12 до 50 кА. Серийный ряд состоит из 6 габаритов: ВА 88-32, ВА 88-33, ВА 88-35, ВА 88-37, ВА 88-40, ВА 88-43.
Серийный ряд автоматических выключателей ВА 88
История автоматических выключателей ВА 88 берет свое начало от популярной линейки выключателей Tmax шведской компании ABB: запоминающийся дизайн, широкий диапазон номинальных токов, возможность регулировки расцепителей и большой выбор дополнительных устройств, по праву закрепили за устройствами этой серии лидирующие позиции не только в России, но и во всем мире.
Производство на самом высоком уровне
Компания TEXENERGO обладает собственной инженерной и производственной базой за рубежом, что позволяет нам осуществлять контроль на всех этапах производства – от идеи до готового изделия, проходящего выходной контроль специалиста ОТК.
Производство выключателей ВА 88 осуществляется строго в соответствии с российскими и международными стандартами: ГОСТ Р 50030.2 (МЭК 60947-2), ГОСТ 15150, ГОСТ 17516.1, ГОСТ IEC 60947-1, ГОСТ IEC 60947-2, ГОСТ 12.2.007.0-75, Техническому регламенту Таможенного союза 004/2011 О безопасности низковольтного оборудования. Все изделия изготовлены по ТУ - 3422 – 002 – 18987877 – 2014.
Немаловажную роль играет проверка и настройка производимых под брендом TEXENERGO выключателей. Регламент контроля качества включает следующие виды тестирования:
- Механическую и электрическую износостойкость;
- Степень защиты корпусов электрооборудования;
- Испытание устройств защитного отключения;
- Прогрузка автоматических выключателей;
- Корректная работа внутренних электрические цепей и их соединения;
- Надежность зажимов для внешних проводников;
- Измерение сопротивление изоляции;
- Проверка работы при различных температурных режимах.
Забота о качестве
TEXENERGO не первый год сотрудничает с международной корпорацией DEKRA. Ни для кого не секрет, что лаборатории DEKRA обладают не только всеми необходимым техническими возможностями для проведения испытаний, но и в высшей степени квалифицированным персоналом и безупречной репутацией. Мы уверены, что результаты испытаний нашего оборудования, проводимые в лабораториях DEKRA, заслуживают высокого уровня доверия и являются подтверждением качества производимой под брендом TEXENERGO продукции.
Мы делаем все, чтобы, приобретая автоматические выключатели ВА 88, вы были уверенны в их качестве, надежности и гарантированной поддержке в случае необходимости.
Сделайте свой выбор в пользу надежного производителя и поставщика – TEXENERGO.
Конструкция и принцип действия
Конструкция на примере ВА88-35
- Механизм взвода
- Дугогасительная камера
- Подвижный силовой контакт
- Неподвижный силовой контакт
- Изолирующая рейка
- Плоская рейка
- Регулировка теплового расцепителя
- Корпус из теплостойкого АБС пластика (допустима повторная переработка)
Механизм управления ВА 88 реализован по принципу переламывающегося рычага и дополняется мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента «сброса» механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Рукоятка выключателя имеет три положения (включено, отключено и промежуточное после срабатывания от расцепителей). Для включения после срабатывания необходимо рукоятку перевести из промежуточного положения в положение «Выкл», а затем – «Вкл».
Отличительные особенности выключателей автоматических ВА 88

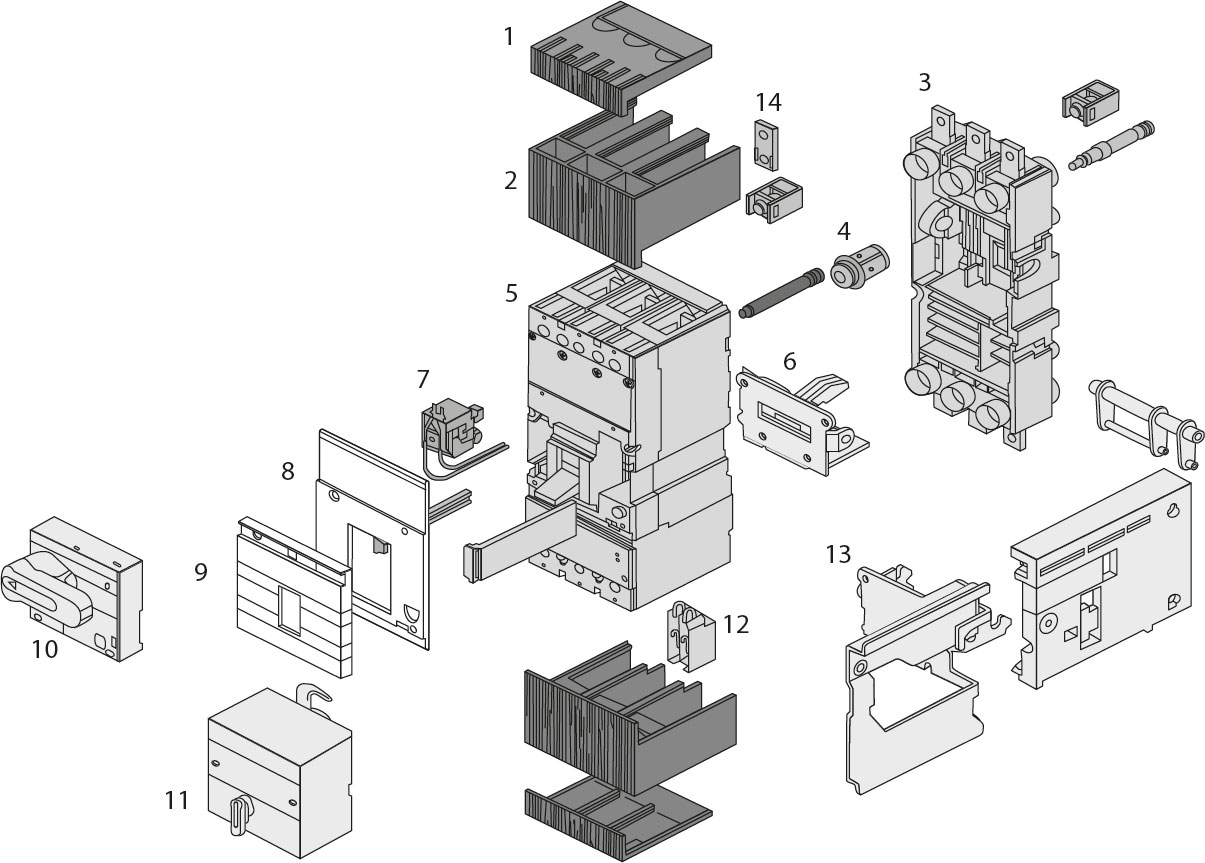

Дополнительные устройства (приобретаются отдельно) позволяют расширить функциональные возможности автоматических выключателей для использования их в современных автоматизированных системах управления и электроснабжения. При этом конструкция автоматического выключателя дает возможность произвести установку любых дополнительных устройств самостоятельно.
- крышка зажимов;
- межфазные перегородки;
- неподвижная часть (цоколь) для втычного/выдвижного варианта;
- втычные контакты;
- силовой автоматический выключатель;
- блокировочный узел;
- независимый расцепитель/расцепитель минимального напряжения РН/РМ;
- крышка корпуса;
- накладная крышка корпуса;
- ручной поворотный привод ПРП;
- электромагнитный привод РП;
- дополнительные/аварийные контакты АК, АК+ДК, ДК;
- боковые элементы для выдвижного варианта;
- переходные шины.
|
Наименование доп. устройств
|
ВА 88-32
|
ВА 88-33
|
ВА 88-35
|
ВА 88-37
|
ВА 88-40
|
|
Независимый расцепитель
|
РН-32/33
|
РН-35/37
|
РН-40/43
|
|
Расцепитель минимального напряжения
|
РМ-32/33
|
РМ-35/37
|
РМ-40
|
|
Дополнительные контакты
|
ДК-32/33
|
ДК-35/37
|
ДК-40/43
|
|
Аварийные контакты
|
АК-32/33
|
АК-35/37
|
АК-40/43
|
|
Аварийный и дополнительный контакт в одном корпусе
|
АК/ДК-32/33
|
АК/ДК-35/37
|
АК/ДК-40/43
|
|
Привод ручной поворотный
|
ПРП1-32
|
ПРП1-33
|
ПРП1-35
|
ПРП1-37
|
ПРП1-40
|
|
Электропривод
|
ЭП-32/33
|
ЭП-35/37
|
ЭП-40
|
|
Панель монтажная для втычного варианта
|
ПМ1/П-32
ПМ1/Р-32
|
ПМ1/П-33
ПМ1/Р-33
|
ПМ1/П-35
ПМ1/Р-35
|
ПМ1/П-37
ПМ1/Р-37
|
-
|
|
Панель монтажная для выдвижного варианта
|
-
|
-
|
ПМ2/П-35
ПМ2/Р-35
|
ПМ2/П-37
ПМ2/Р-37
|
ПМ2/П-40
ПМ2/Р-40
|
|
|
|
Наличие регулировки теплового (защита от токов перегрузки) расцепителя
|
Кнопка «ТЕSТ», обеспечивающая проверку механизма отключения выключателя
|
|
|
|
Высокие значения номинальной предельной наибольшей отключающей способности Icu - до 50 кА
|
Монтаж на DIN-рейку при помощи специальной скобы RCS
|
|
|
|
Весь диапазон тепловых расцепителей
|
Каждый выключатель защищен саморазрушающейся
голографической наклейкой
|
Характеристики
|
Наименование параметров
|
ВА 88-32
|
ВА 88-33
|
ВА 88-35
|
ВА 88-37
|
ВА 88-40
|
|
Номинальный ток, А
|
125
|
160
|
250
|
400
|
630
|
|
Номинальное напряжение
изоляции Ui, В
|
690
|
|
Номинальное рабочее напряжение Ue, В
|
690
|
400
|
|
Номинальный ток In, А
|
10, 12,5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
|
16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160
|
100, 125, 160, 180, 200, 225, 250
|
200, 225, 250, 315, 350, 400
|
400, 500, 630
|
|
Номинальная частота, Гц
|
50
|
|
Уставка электромагнитного расцепителя Im, А
|
10In
|
|
Предельная отключающая способность, кА
|
при 400 Ue
|
35
|
35
|
35
|
50
|
50
|
|
При 690 Ue
|
12
|
12
|
14
|
20
|
20
|
|
Рабочая наибольшая отключающая способность Iks, kA
|
50% Icu
|
75% Icu
|
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB
|
8
|
|
Категория применения
|
А
|
|
Число полюсов
|
3
|
|
Электрическая износостойкость, циклов В-О, не менее
|
2500
|
2000
|
1500
|
1500
|
1000
|
|
Механическая износостойкость, циклов В-О, не менее
|
7000
|
6000
|
6000
|
4000
|
4000
|
|
Климатическое исполнение
|
УХЛ3
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих темпера-тур, °С
|
-40 ÷ +50
|

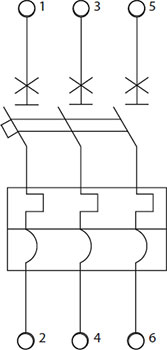

Электрическая схема
Время-токовые характеристики
|
|
|

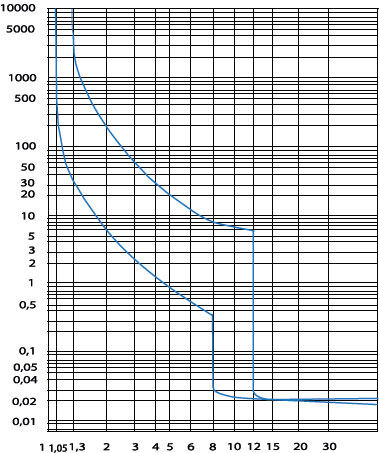

Время-токовые характеристики расцепителя ВА 88-32
|

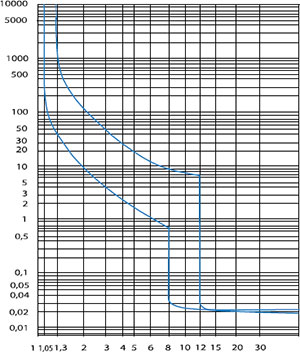

Время-токовые характеристики расцепителя ВА 88-33
|
|
|
|

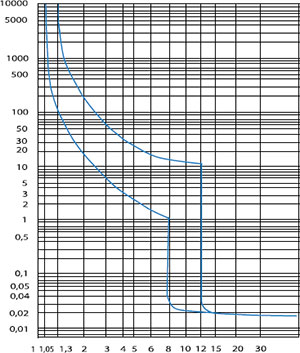

Время-токовые характеристики расцепителя ВА 88-33
|

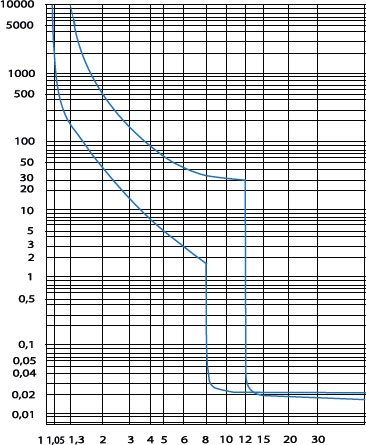

Время-токовые характеристики расцепителя ВА 88-37 (40)
|

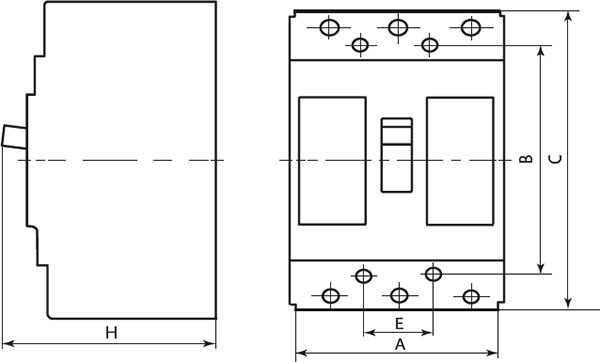

Габаритные и установочные размеры
|
Типоразмер
|
ВА 88-32
|
ВА 88-33
|
ВА 88-35
|
ВА 88-37
|
ВА 88-40
|
|
Длина, мм
|
120
|
120
|
170
|
254
|
268
|
|
Ширина, мм
|
78
|
90
|
105
|
140
|
210
|
|
Высота, мм
|
70
|
70
|
103,5
|
103,5
|
103,5
|
|
Диаметр отверстия в панели, мм
|
5
|
5
|
6
|
6
|
6
|
|
Расстояние между осями отверстий, мм
|
25х100
|
30х100
|
35х139
|
44х214
|
70х237
|
Инструкция по тестированию
1. Перед началом тестирования включите и выключите автоматический выключатель, используя переключатель на лицевой стороне устройства;
2. Подготовьте соединительный кабель соответствующего сечения, воспользовавшись таблицей:
|
Номинальный
ток, А
|
Сечение
кабеля, мм2
|
Переменный
ток, А
|
Постоянный
ток,
А
|
|
10-50
|
10
|
400
|
600
|
|
63
|
16
|
504
|
756
|
|
80
|
25
|
640
|
960
|
|
100
|
35
|
800
|
1200
|
3. Подведите соединительный кабель от автоматического выключателя к испытательному прибору;

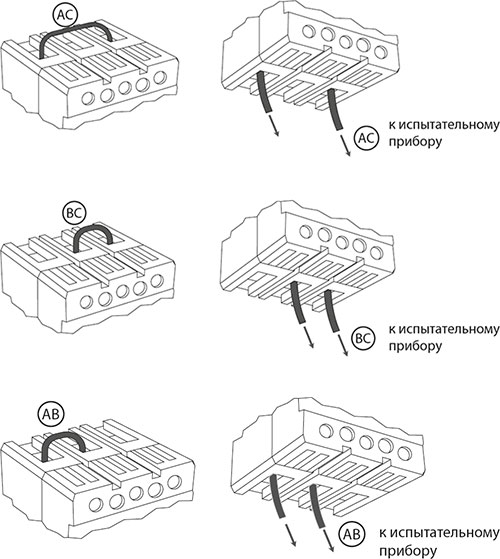

4. Проведите тестирование поочередно, подключая фазы переменного тока к соответствующим клеммам:
- AB
- BC
-AC
Внимание! Тестирование необходимо проводить задействуя
пары клемм поочередно: АВ, ВС, АС.
