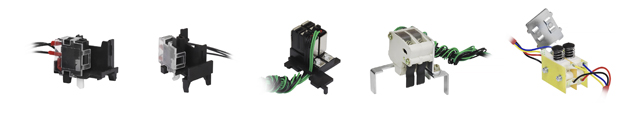

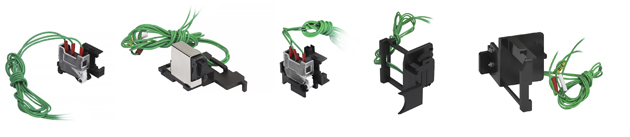

В современных электрических системах автоматические выключатели оснащаются специальными дополнительными (вспомогательными) и сигнальными контактами (контактами сигнализации), которые играют важную роль в обеспечении контроля и безопасности. Несмотря на схожесть в названии, эти элементы имеют различное назначение и принцип работы.
ОСНОВНЫЕ РАЗЛИЧИЯ
1. Функциональное назначение
|
Дополнительные контакты |
Сигнальные контакты |
|
Показывают текущее состояние главного контакта выключателя (включено/отключено) независимо от причины расцепления. |
Специализируются на индикации аварийных ситуаций. После срабатывания выдается сигнал с помощью внешнего устройства сигнализации (например, индикаторной лампы или зуммера) |
|
Используются для: - Управления сигнальными индикаторами - Управления реле - Организации блокировок - Дистанционного контроля состояния |
Срабатывают при: - Перегрузке - Коротких замыканиях - Минимальном напряжении - Срабатывании защитных устройств |
2. Условия срабатывания
|
Дополнительные контакты |
Сигнальные контакты |
|
Реагируют на любое изменение положения главного контакта |
Срабатывают только при аварийных ситуациях |
|
Работают как при ручном, так и при автоматическом управлении |
Требуют ручного сброса после срабатывания |
|
Находятся в прямой механической связи с главным контактом |
Контролируют состояние расцепителя |
3. Области применения
|
Дополнительные контакты |
Сигнальные контакты |
|
Мониторинг штатного режима работы |
Индикация аварийных ситуаций |
|
Организация систем управления |
Системы предупредительной сигнализации |
|
Блокировка оборудования |
Оповещение обслуживающего персонала |
|
Дистанционная передача сигналов |
Контроль исправности системы |
Принцип работы
1. Дополнительные контакты механически связаны с главным контактом выключателя, имеют замыкающий или размыкающий тип, при включении/отключении главного контакта синхронно меняют свое положение. При подключении в контур можно добавить индикатор (например, зеленый свет – для включения, красный – для отключения) или программируемое реле.
2. Сигнальные контакты контролируют положение главной оси выключателя, анализируют состояние расцепителя, при срабатывании защиты замыкают цепь сигнализации. Сигнал может передаваться с помощью электрического звонка, аккустического или звукового извещателя и т.п. При этом, допускается дистанционная передача сигнала о неисправности по протоколу Modbus.
Практические примеры применения
1. Дополнительные контакты:
Пример в контуре управления электродвигателем:
- После включения электродвигателя вспомогательный контакт замкнут
- Позволяет запустить контактор
- После отключения размыкается
- Блокирует возможность повторного включения
2. Сигнальные контакты:
Пример в распределительном шкафу при отключении выключателя из-за короткого замыкания:
- Активирует звуковую и световую сигнализацию
- Информирует персонал о необходимости проверки и устранения неисправности
Правильное использование дополнительных и сигнальных контактов позволяет создать надежную систему контроля и управления электрооборудованием. Каждый тип контактов выполняет свою специфическую функцию, что в совокупности обеспечивает безопасность и удобство эксплуатации электрических установок.
