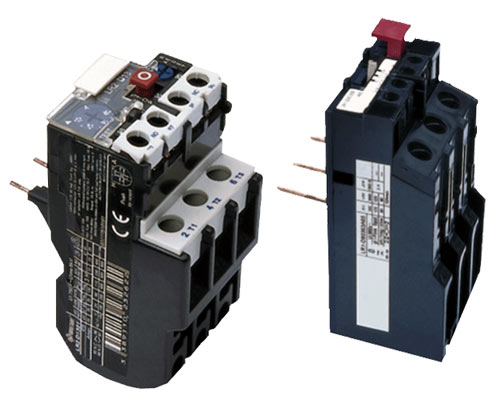

Электротепловые токовые реле РТЛ - М соответствуют IEC 60947-4.
Применение: защита от перегрузки электрических цепей переменного тока, а также для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.
|
Характеристики
|
Значения
|
|
- номинальное напряжение:
|
до 660 V
|
|
- номинальное напряжение по изоляции:
|
660 V
|
|
- номинальная частота:
|
50 Hz
|
|
- номинальные токи 3 типоразмеров:
|
25; 36; 93 А
|
|
- диапазоны регулирования тока:
|
0,16 ÷ 93 А
|
|
- контакты
|
НО + НЗ
|
|
- номинальное напряжение по изоляции контактов:
|
500 V
|
|
- тепловой ток контактов:
|
5 А
|
|
- температура окружающей среды от - 40 ºС до +50 ºС.
|
|
|
- реле крепится непосредственно к пускателю ПМЛ или на контактной колодке
|
|
Электротепловые токовые реле РТЛ – М2 соответствуют IEC 60947-4.
Применение: защита от перегрузки электрических цепей переменного тока, а также для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.
|
Характеристики
|
Значения
|
|
- номинальное напряжение:
|
до 660 V
|
|
- номинальное напряжение по изоляции:
|
660 V
|
|
- номинальная частота:
|
50 Hz
|
|
- номинальные токи 3 типоразмеров:
|
25; 36; 93 А
|
|
- диапазоны регулирования тока:
|
0,16÷93 А
|
|
- контакты
|
НО + НЗ
|
|
- номинальное напряжение по изоляции контактов:
|
500 V
|
|
- тепловой ток контактов:
|
5 А
|
|
- номинальный рабочий ток контактов:
|
|
|
при 220 VАС
|
4 А
|
|
при 380 VАС
|
3 А
|
|
при 220 VDC
|
0,1 А
|
|
- температура окружающей среды от - 40 ºС до +50 ºС.
|
|
|
- реле крепится непосредственно к пускателю ПМЛ или на контактной колодке.
|
|
