Пускатель электромагнитный
ПМЛ предназначен для применения в схемах управления электроприводами, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока частоты 50 и 60 Гц.
Пускатель ПМЛ в соответствии с ГОСТ 2491-82 предназначается для работы в категории применения АС-3 (прямой пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся электродвигателей) и должны допускать работу в категории применения АС-4 (пуск, отключение и торможение противовключением электродвигателей с короткозамкнутым ротором).
При наличии теплового реле пускатель ПМЛ осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
При наличии ограничителей перенапряжений пускатель ПМЛ пригоден для работы в системах управления с применением микропроцессорной техники. Для увеличения количества вспомогательных контактов пускатель допускает установку контактных приставок.
Электромагнитные пускатели классифицируются:

- по назначению: нереверсивные - для управления электродвигателями при неизменном направлении вращения (без переключения обмоток электродвигателя или с переключением обмоток электродвигателя звезда-треугольник); реверсивные - для управления электродвигателями при переменных направлениях вращения;
- по наличию устройства защиты электродвигателя: без устройства защиты;
- по наличию встроенных в оболочку пускателя элементов управления: без кнопок управления; с кнопками управления; с кнопками управления и сигнальными лампами;
- по роду тока цепи управления: с переменным током; с постоянным током;
- по коммутационной износостойкости: классы А, Б, В. Наивысшая износостойкость у пускателей по классу А, наименьшая у пускателей по классу В. Класс износостойкости выбирается, исходя из требуемого срока службы и частоты срабатывания.

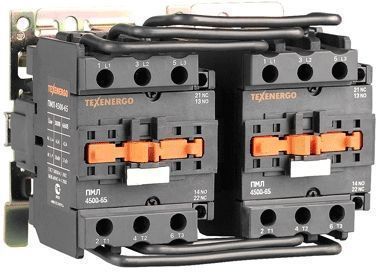

Реверсивные пускатели должны изготавливаться на базе двух однотипных контакторов с одинаковыми номинальными токами. В реверсивных пускателях должна быть предусмотрена электрическая или электрическая и механическая блокировки, исключающие возможность одновременного замыкания главных контактов обоих контакторов.
Пускатели предназначены для работы в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах.
Конструкция и принцип действия пускателя
Пускатели ПМЛ является прямоходовыми малогабаритными изделиями. Корпус контакторов состоит из основания и головки, изготовленных из литьевой термостойкой пластмассы. В основании расположена нижняя часть сердечника Ш - образной магнитной системы с катушкой управления. В головке находится верхняя часть магнитной системы с жестко прикрепленной к ней траверсой с подпружиненными подвижными «мостиковыми» контактами. Эта конструкция может свободно перемещаться в головке по направляющим.
На головке закреплены вводные и выводные зажимы силовых цепей и свободных контактов. При сборке между основанием и головкой устанавливают специальную «возвратную» спиральную пружину, под действием которой подвижная часть магнитной системы фиксируется в верхнем положении, а силовые контакты - в разомкнутом состоянии.

При подаче на катушку управления соответствующего напряжения, под действием электромагнитной индукции магнитная система смыкается, преодолевая противодействие возвратной пружины. Происходит замыкание мостиков силовых цепей и изменение положения в цепях свободных контактов.
Для исключения «дребезга» магнитной системы при питании катушки управления переменным током, подвижная часть снабжена короткозамкнутыми кольцами, запрессованными в пазы крайних стержней ,«затягивающими» процесс перемагничивания в сердечнике.
Пускатели ПМЛ габаритов 1…3 (включая 32А) имеют одну встроенную группу замыкающих или размыкающих свободных контактов, а пускатели габарита 3 (40А), габаритов 4 и 5- две группы: 1з+1р контактов. Пускатели серии ПМЛН снабжены двумя группами свободных контактов 1з+1р. Кроме того, предусмотрена возможность пристыковывания сбоку одного дополнительного модуля свободных контактов.
Выступ контактной траверсы модуля вводится в зацепление с траверсой пускателя. Другой отличительной особенностью пускателя серии является наличие единой декоративной крышки, закрывающей доступ к токоведущим частям и выступу траверсы. При необходимости установки на головку пускателя приставок ПКЛ и ПВЛ, декоративная крышка должна быть удалена.
Рабочее положение в эксплуатации - вертикальное зажимами вверх и вниз. Крепление как на жесткой панели с помощью винтов, так и на монтажной (din) рейке. Допускается отклонение от вертикали до 30° влево и вправо.
Технические характеристики пускателей ПМЛ
Структура условного обозначения:
ПМЛ
|
Х
|
Х
|
Х
|
Х
|
-
|
Х
|
Х
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1
|
2
|
3
|
4
|
|
5
|
5
|
1 - обозначение группы пускателя по номинальными токами
Обозначение
|
1
|
2
|
3
|
4
|
5
|
Номинальный ток, А
|
9, 12
|
18 ,25
|
32, 40
|
50, 65
|
80, 95
|
2 - исполнение пускателя по назначению и наличию электротеплового реле:
- 1 - нереверсивный пускатель без электротеплового токового реле,
- 2 - нереверсивный пускатель с электротепловым токовым реле РТЛ,
- 5 - реверсивный пускатель без теплового реле,
- 6 - реверсивный пускатель с тепловым реле.
3 - исполнение пускателя по степени защиты и наличию кнопок и сигнальной лампы:
- 0,6 - степень защиты IP 20,
- 1 - степень защиты IP 54 без кнопок (для пускателей без теплового реле или с кноп-
- кой «Реле» (для пускателей с тепловым реле),
- 2 - степень защиты IP 54 с кнопками «Пуск» и «Стоп»,
- 3 - степень защиты IP 54 с кнопками «Пуск» и «Стоп» и сигнальной лампой.
4 - исполнение пускателя по числу и виду контактов вспомогательной цепи:
Цифра
|
Число и исполнение контактов вспомогательной цепи
|
Число и исполнение контактов вспомогательной цепи
|
|
9, 12, 18, 25, 32 А
|
40, 50, 65, 80, 95 А
|
0
|
НО
|
НО + НЗ
|
1
|
Н3
|
-
|
5 - номинальный ток пускателя:
Обозначение
|
09
|
12
|
18
|
25
|
32
|
40
|
50
|
65
|
80
|
95
|
Номинальный ток, А
|
9
|
12
|
18
|
25
|
32
|
40
|
50
|
65
|
80
|
95
|
