1. Уставка тепловых расцепителей Iт.р. расчитывается по формуле
Iт.р.=Кп×Кн×Iн
где:
Кп - коэффициент погрешности тепловых расцепителей, принимается на основе эмпирических данных, равным 1.1;
Кн - коэффициент нагрузки, для цепей работающих в следующих условиях:
- токи нагрузки для цепей, подключенных к аппарату, не превышают номинального тока Iнагр.< Iном, то Кн-1.0 - 1.1;
- с кратковременной перегрузкой (асинхронные двигатели) Кн-1.15 - 1.3
- с кратковременной нагрузкой Кн-0.5;
I
н - ток нагрузки, А;
2. Уставка электромагнитных расцепителей расчитывается по формуле
Iэм.расч.=Кп×Кн×Iнмax
где:
Кп - коэффициент погрешности электромагнитных расцепителей, принимается равным 1.2;
Кн - коэффициент нагрузки, для цепей работающих в следующих условиях:
- для цепей с двигательной нагрузкой Кн-1.8-2.0;
- для цепей напряжения Кн>2.0;
- для остальных цепей Кн-1.5;
I
нmax - максимально возможный ток ток перегрузки (для цепей постоянного тока принимается больше на 30%), А;
Уставка электромагнитного расцепителя определяется по формуле
Кэм=Iэм.расч÷Iном
где: I
ном - номинальный ток выключателя, А;
Исходя из полученного расчетного значения уставки электромагнитного расцепителя, выбирается аппарат с ближайшим большим выпускаемым значением электромагнитного расцепителя.
Можно определить коэффициент чувствительности аппарата для цепей переменного тока
Кч=Iк.з.min÷Iэм.расч.
коэффициент чувствительности аппарата для цепей постоянного тока
Кч=Iк.з.min÷1.3 Iэм.расч.
где: I
к.з.min - минимальный ток короткого замыкания в цепи, А;

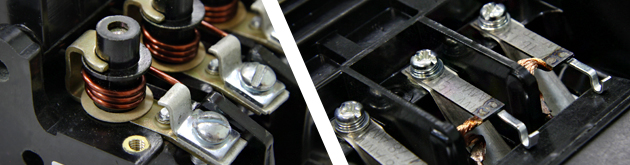

УСЛОВИЯ РАБОТЫ РАСЦЕПИТЕЛЕЙ
Электромагнитные расцепители максимального тока (отсечка) при прохождении переменного однофазного тока (при последовательном соединении полюсов автоматического выключателя) должны срабатывать мгновенно, в зависимости от исполнения выключателя, со следующими допустимыми отклонениями:
- - уставка 3.5 Iном +/- 15%;
- - уставка 10 Iном +/- 20%;
Расцепитель максимального тока в нулевом проводе должен срабатывать при токе, равном номинальному току расцепителя фазы с допустимым отклонением от -20% до +40%. Длительно допустимый ток не должен превышать 60% от номинального тока в полюсе выключателя.
Время срабатывания тепловых расцепителей t т.р.ср. выключателя при температуре окружающей среды +20℃ +/-5℃ из холодного состояния, при прохождении по ним переменного однофазного тока (при последовательном соединении полюсов автоматического выключателя) должно соответствовать следующим значениям:
- t т.р.ср < 1 часа, при номинальном токе 1.1 Iном.;
- t т.р.ср < 30 минут, при токе 1.35 Iном;
- t т.р.ср.= 1.5 -10 секунд, при токе 6 Iном;
При температуре окружающей среды отличной от +20℃ +/-5℃ и токах выше 2 I
ном, ток срабатывания теплового расцепителя изменяется следующим образом:
- - с увеличением температуры окружающей среды на каждые 10℃ ток срабатывания теплового расцепителя уменьшается на 6-7%;
- - с уменьшением температуры окружающей среды на каждые 10℃ ток срабатывания теплового расцепителя увеличивается на 5-6%;
Для компенсации температурного воздействия окружающей среды на тепловые расцепители используется рычаг регулировки.
Расцепитель минимального напряжения не должен препятствовать включению выключателя при снижении напряжения до 80% от номинальной величины и должен отключить выключатель при снижении напряжения ниже 35% от номинальной величины напряжения;
Дистанционный расцепитель должен срабатывать при напряжении (75%-110%)U
ном. Катушка дистанционного расцепителя расчитана на кратковременную работу и поэтому должна включаться через блок-контакты выключателя;
Расцепители минимального напряжения и дистанционные расцепители изготавливаются на напряжения: 110В, 127В, 220В, 380В, 415В переменного тока частотой 50, 60Гц.;
Блок-контакты автоматического выключателя допускают в продолжительном режиме нагрузку номинальным током 1А. Ток включения не должен быть выше 10А. При отключении блок-контактов в цепи переменного тока напряжением 220В и коэффициентом мощности не менее 0.5 предельный ток отключения не более 1А, а при напряжении 400В предельный ток отключения 0.5А.
В цепи постоянного тока 220В и постоянной времени цепи не более 0.05 сек допускается предельный ток отключения не более 0.15А;
