Автоматические выключатели серии ORION

Прочитали 7325 раз
Автоматические выключатели серии ORION
27 октября 2016

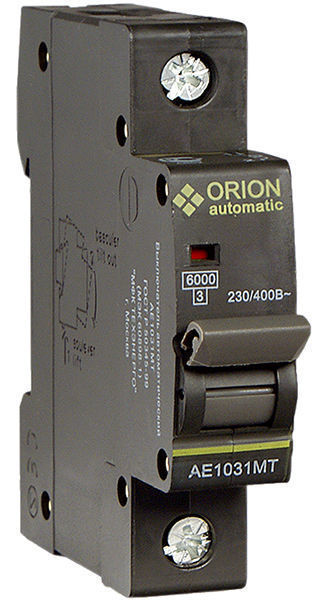

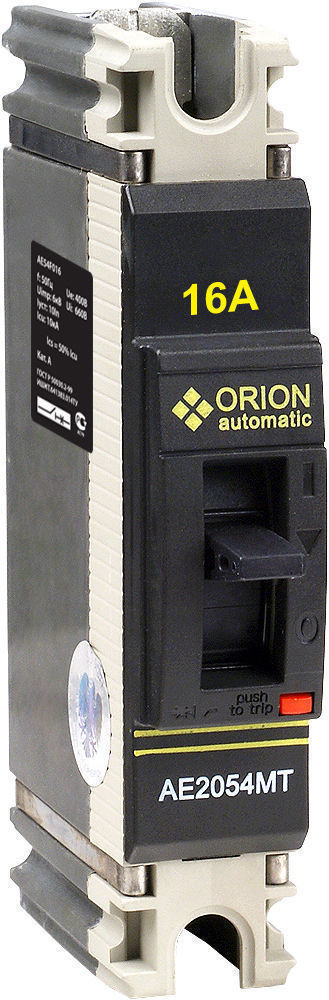

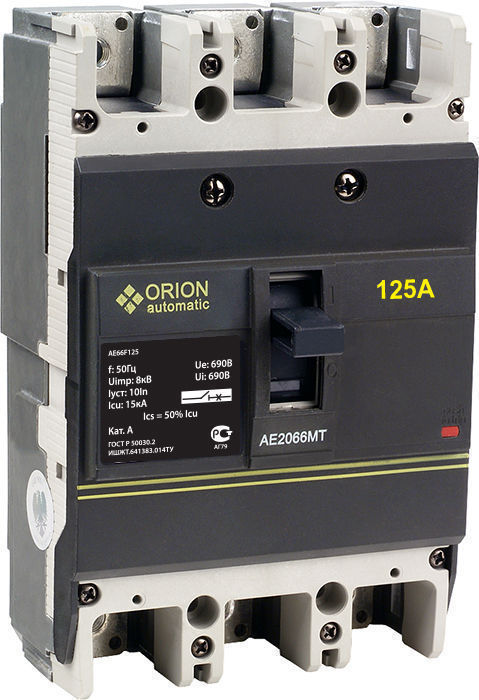

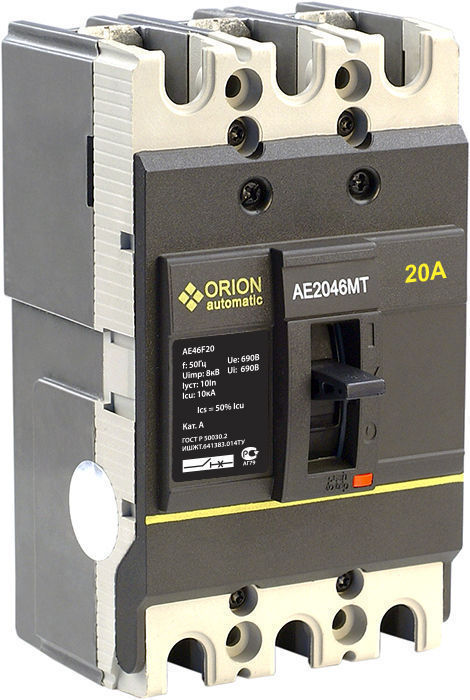

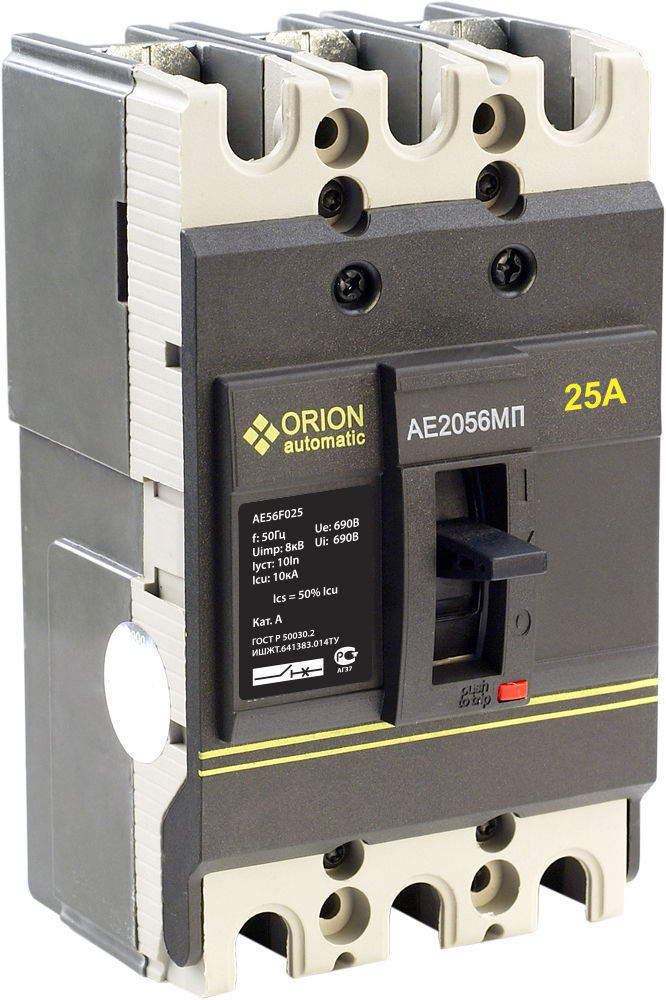

АЕ1031 МТб.jpg АЕ2054m.jpg АЕ2046m.jpg АЕ2056m.jpg АЕ2066m.jpg
АЕ1031 МТ АЕ 2054МТ АЕ 2046МТ АЕ 2056МП АЕ 2066МТ

Назначение

Автоматические выключатели могут быть использованы для защиты и коммутаций как отдельных потребителей, так и для установки в электрощитовое оборудование жилых, общественных, торговых и производственных зданий.

Технические характеристики




АЕ 2054МТ
АЕ 2046МТ
АЕ 2056МП
АЕ 2066МТ
Номинальное рабочее напряжение Ue,B
230/400
400
Номинальное напряжение изоляции Ui , В
550
690
Номинальный ток In , А
10; 12.5; 16; 20; 25; 31.5; 40; 50; 63

16; 20; 25; 31.5; 40; 50; 63; 80; 100

100, 125, 160, 225, 250
Номинальная частота , Гц
50
Уставка электромагнитного расцепителя Im, A
10 In ± 20%
Предельная наибольшая отключающая способность Icu, kA
10
Рабочая наибольшая отключающая способность Ics, kA
6
Номинальная импульсное выдерживаемое напряжение Uimp, В
6000
Категория применения
A
Число полюсов
1
3
Электромеханическая износостойкость, циклов В-В, не менее
4000
Механическая износостойкость, циклов В-В, не менее
8500
Климатическое исполнение
УХЛ3
Степень защиты
IP20
Диапазон рабочих температур, оС
-40 ÷ +50
Масса, кг
0,317
0,780
1,5

Купить товары из данной публикации

Артикул: AE31F20
Референс: te00138157
149.32 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Номинальный ток
20А
Отключающая способность Icu
6 кА
Номинальное напряжение, В
~ 230 В / ~ 400 В
Серия
АЕ 1031
Характеристика срабатывания
C, от 5 до 10 х Iном
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
1 полюс
Производитель
TEXENERGO
Количество модулей DIN
1
Максимальное сечение присоединяемых проводов
25 мм2
Регулировка теплового расцепителя
Нет
Способ монтажа
DIN-рейка
Сфера применения
Промышленное и бытовое
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 80 x 18 x 75, вес (кг): 0.1
Групповая упаковка
Количество в упаковке (шт): 12, габариты (мм): 220 x 85 x 75, вес (кг): 1.2
Транспортная упаковка
Количество в упаковке (шт): 120, габариты (мм): 440 x 180 x 240, вес (кг): 11.75
Артикул: AE31F06
Референс: te00138147
119.06 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид расцепителей
Тепловой и электромагнитный
Номинальный ток
6 А
Отключающая способность Icu
6 кА
Номинальное напряжение, В
~ 230 В / ~ 400 В
Серия
АЕ 1031
Характеристика срабатывания
C, от 5 до 10 х Iном
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
1 полюс
Производитель
TEXENERGO
Количество модулей DIN
1
Максимальное сечение присоединяемых проводов
25 мм2
Регулировка теплового расцепителя
Нет
Способ монтажа
DIN-рейка
Сфера применения
Промышленное и бытовое
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 80 x 18 x 75, вес (кг): 0.1
Групповая упаковка
Количество в упаковке (шт): 12, габариты (мм): 220 x 85 x 75, вес (кг): 1.2
Транспортная упаковка
Количество в упаковке (шт): 120, габариты (мм): 440 x 180 x 240, вес (кг): 11.75
Артикул: AE46F20
Референс: te00118731
1 498.93 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Номинальный ток
20А
Отключающая способность Icu
10 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2046МТ TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 75 x 80, вес (кг): 0.78
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 80 x 90, вес (кг): 0.8
Транспортная упаковка
Количество в упаковке (шт): 30, габариты (мм): 290 x 290 x 420, вес (кг): 24.2
Артикул: AE46F25
Референс: te00118732
1 771.43 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
25 А
Отключающая способность Icu
10 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2046МТ TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 75 x 80, вес (кг): 0.78
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 80 x 90, вес (кг): 0.8
Транспортная упаковка
Количество в упаковке (шт): 30, габариты (мм): 290 x 290 x 420, вес (кг): 24.2
Артикул: AE54F016
Референс: te00132488
838.95 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
16 А
Отключающая способность Icu
12 кА
Номинальное напряжение, В
~ 230 В / ~ 400 В
Серия
АЕ 2054 МТ
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
1 полюс
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 25 x 80, вес (кг): 0.27
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 30 x 90, вес (кг): 0.317
Транспортная упаковка
Количество в упаковке (шт): 78, габариты (мм): 290 x 290 x 410, вес (кг): 25
Артикул: AE54F020
Референс: te00132489
968.99 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
20А
Отключающая способность Icu
12 кА
Номинальное напряжение, В
~ 230 В / ~ 400 В
Серия
АЕ 2054 МТ
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
1 полюс
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 25 x 80, вес (кг): 0.27
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 30 x 90, вес (кг): 0.317
Транспортная упаковка
Количество в упаковке (шт): 78, габариты (мм): 290 x 290 x 410, вес (кг): 25
Артикул: AE56F020
Референс: te00118739
1 771.43 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
20А
Отключающая способность Icu
10 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2056МП TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 75 x 80, вес (кг): 0.78
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 80 x 90, вес (кг): 0.8
Транспортная упаковка
Количество в упаковке (шт): 30, габариты (мм): 290 x 290 x 420, вес (кг): 24.2
Артикул: AE56F025
Референс: te00118740
1 771.43 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
25 А
Отключающая способность Icu
10 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2056МП TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 130 x 75 x 80, вес (кг): 0.78
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 140 x 80 x 90, вес (кг): 0.8
Транспортная упаковка
Количество в упаковке (шт): 30, габариты (мм): 290 x 290 x 420, вес (кг): 24.2
Артикул: AE66F100
Референс: te00132482
3 810.06 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
100 А
Отключающая способность Icu
15 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2066МТ TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 165 x 105 x 85, вес (кг): 1.35
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 110 x 110, вес (кг): 1.6
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 355 x 230 x 370, вес (кг): 19.2
Артикул: AE66F160
Референс: te00132485
3 810.06 a
(a)
оптовая цена
Сравнить
Избранное
Параметры
x
Вид привода
Ручной
Вид расцепителей
Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)
10 х Iном
Номинальный ток
160 А
Отключающая способность Icu
15 кА
Номинальное напряжение, В
~ 380 В / ~ 690 В
Серия
АЕ 2066МТ TEXENERGO
Степень защиты
IP20
Климатическое исполнение
УХЛ3
Количество силовых полюсов
3 полюса
Производитель
TEXENERGO
Регулировка теплового расцепителя
Нет
Способ монтажа
Монтажная плата
Индивидуальные характеристики товара
Количество (шт): 1, габариты (мм): 165 x 105 x 85, вес (кг): 1.35
Индивидуальная упаковка
Количество в упаковке (шт): 1, габариты (мм): 180 x 110 x 110, вес (кг): 1.6
Транспортная упаковка
Количество в упаковке (шт): 12, габариты (мм): 355 x 230 x 370, вес (кг): 19.2
