Посты кнопочные серии ПКЕ в течение многих лет изготавливались отечественными предприятиями, и нашли широкое применение в металлургии, машиностроительной и химической отраслях промышленности; на объектах тепло- и электроэнергетики, в том числе АЭС, ГРЭС, ГЭС, в нефтяной и газовой промышленности, сельском хозяйстве, транспорте и др. областях.
Кнопочный пост ПКЕ производства TEXENERGO - это модернизированное с учетом современных технологий оборудование, аналогом которому, послужили изделия производившиеся электротехническими заводами СССР.
Компания TEXENERGO более 20 лет находится в лидирующей группе предприятий поставляющих на электротехнический рынок широчайший спектр коммутационной, защитной аппаратуры и электромонтажных изделий, в том числе под собственным брендом, к примеру пост кнопочный серии ПКЕ
Большую товарную группу составляют изделия отечественных производителей и предприятий СНГ, идущих не только на замену вышедших из строя изделий, но и традиционно закладываемых проектировщиками в новые проекты.
Компания поставила перед собой задачу восполнить дефицит того или иного вида изделий путем освоения их производства в модернизированном исполнении с улучшенными потребительскими свойствами и с использованием более современных материалов и технологий. Разработку всей документации выполняет технический отдел компании, а для практической реализации изделий (в том числе, всей гаммы продукции как пост кнопочный ПКЕ) компанией приобретено специализированное оборудование, разработаны и изготовлены штампы, литьевые формы и создана необходимая производственная инфраструктура.
Пост кнопочный ПКЕ работает при температурах окружающей среды от -40С и до + 40С, максимальная относительная влажность воздуха должна быть в пределах 98%. Высота над уровнем моря не должна превышать отметку в 4300 метров. Степень защиты поста IP54. Это довольно надежный кнопочный пост, который можно и нужно использовать, как на малых, так и на крупных предприятиях.
Кнопочный пост ПКЕ моделей: ПКЕ 112-1 и ПКЕ 112-2 возможно заказать для коробов (ящиков, шкафов) по размерам, количеству и типу сальниковых вводов, клеммных колодок, кнопок и переключателей в соответствии с потребностями заказчика.
Купить пост кнопочный ПКЕ выгодно в компании TEXENERGO, потому что нашу продукцию отличает:
- Стабильно высокое качество и недорогая цена
- Отличный дизайн и достойный внешний вид
- Удобство при монтаже. Простота обслуживания в процессе эксплуатации
- Короткие сроки изготовления
- Возможность изготовления по индивидуальному заказу.
Посты кнопочные ПКЕ производимые под торговой маркой TEXENERGO соответствуют российским стандартам и прошли экспертизу в ведущих испытательных лабораториях стандартизации России (СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС CN. АИ36.А30630)
Кнопочные посты ПКЕ по принципу действия
Назначение:
Пост кнопочный ПКЕ применяется для коммутации электрических цепей управления переменного тока напряжением до 690В частотой 50Гц и постоянного тока напряжением до 440В.Управляющие элементы кнопочного поста управления ПКЕ отличаются конструкцией основной детали (толкатель цилиндрический, грибовидный и прочие), наличием у отдельных типов фиксирующего механизма толкателя в нажатом состоянии и др. Управление контактами выключателей производится при помощи управляющего элемента путем нажатия на основную деталь (толкатель). При нажатии на толкатель, последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов. При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины, если не предусмотрена блокировка толкателя в нажатом положении.
TEXENERGO предлагает к поставке посты кнопочные ПКЕ, материал корпуса - карболит
Условия эксплуатации:
- номинальные значения климатических факторов на пост кнопочный ПКЕ по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- высота над уровнем моря: не более 4300 м;
- температура окружающего воздуха: от - 40 до +40°С;
- рабочее положение в пространстве: любое;
- относительная влажность окружающего воздуха не более 80% при температуре 20°С и не более 50% при температуре 40 °С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Конструктивной особенность постов ПКЕ TEXENERGO являются:ПКЕ - кнопочный пост
- карболитовый корпус;
- известный, легко узнаваемый дизайн;
- рельефная маркировка, отлитая на деталях ПКЕ;
- наличие защиты от самопроизвольного включения (крепление кнопок осуществлено ниже уровня лицевой панели изделия, что исключает случайное их нажатие);
- надежная защита от попадания влаги и пыли (степень защиты изделия определяется конструктивным исполнением, наличием резиновых прокладок и манжет);
- наличие шильдиков белого цвета, позволяющее маркировать назначение кнопок;
- абсолютно идентичные установочные размеры изделия позволяют без труда использовать их для замены аналогичных изделий прежних выпусков отечественных и зарубежных производителей.
Структура условного обозначения поста ПКЕ
ПКЕ Х1 Х2 2 - Х3
1 2 3 4 5
1. обозначение серии
2. цифра, обозначающая исполнение по эксплуатационному назначению:
1 – для встройки в нишу;
2 – для установки на ровной поверхности;
6 – для встройки в нишу («Пуск» - «Стоп»);
7 – для установки на ровной поверхности («Пуск» - «Стоп»).
3. цифра обозначающая исполнение степени защиты по ГОСТ 14255-69:
1- IP со стороны управляющего элемента и IP00/IP40 со стороны монтажа проводов;
2 - IP54 со стороны управляющего элемента и IP00/IP54 со стороны монтажа проводов;
4. цифра 2 обозначает материал корпусных деталей: пластмасса
5. цифра, обозначающая количество управляющих элементов (кнопок): 1,2,3
Технические характеристики ПКЕ:
| Номинальное напряжение изоляции, В | 690 |
| Номинальное напряжение переменного тока частотой 50Гц, В | 440 |
| Номинальное напряжение постоянного тока, В | 230 |
| Минимальное рабочее напряжение, В | 12 |
| Условный тепловой ток, А | 10 |
| Минимальный рабочий ток, А | 0,1 |
| Коммутационная износостойкость при частоте включения 1200 циклов в час, млн. циклов ВО | 1 |

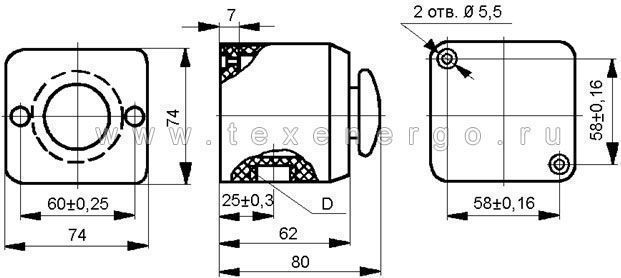

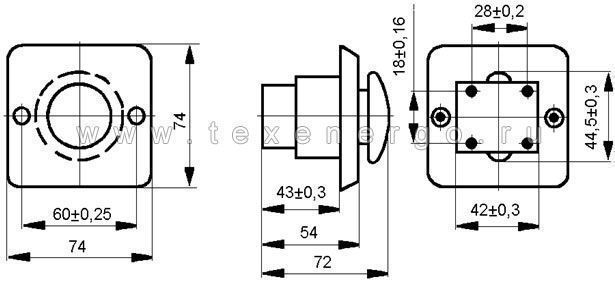

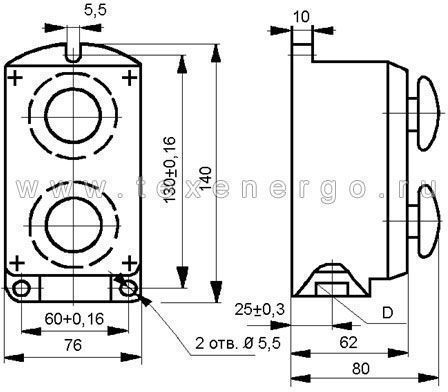

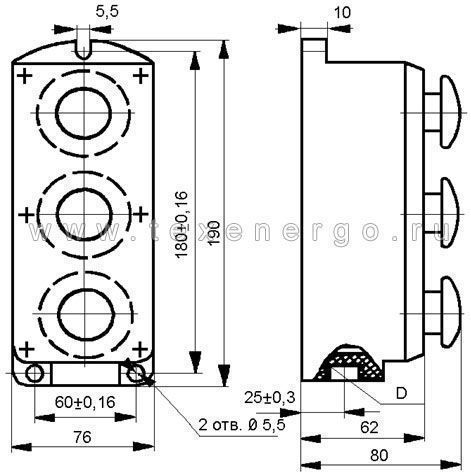

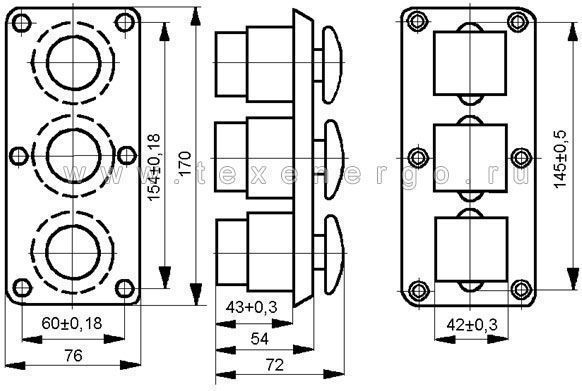

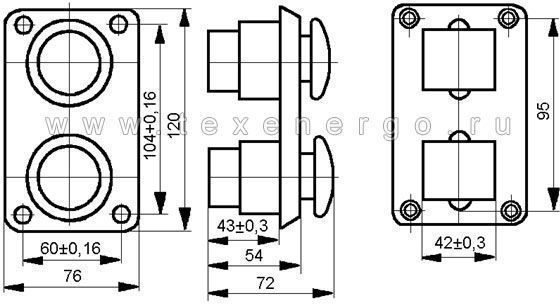

Габаритные размеры:
|
|
|
ПКЕ 112-1, ПКЕ 122-1 |
ПКЕ 212-1, ПКЕ 222-1 |
|
|
|
ПКЕ 112-2, ПКЕ 122-2 |
ПКЕ 212-2, ПКЕ 222-2 |
|
|
| ПКЕ 112-3, ПКЕ 122-3 | ПКЕ 212-3, ПКЕ 222-3 |
Для наглядности сравним ПКЕ TEXENERGO и ПКЕ других производителей, данные сведены в таблицу:
|
Марка изделия
|
Пост кнопочный ПКЕ
|
|||
|
Производитель
|
TEXENERGO
г. Москва |
TEXENERGO
г. Москва |
TEXENERGO
г. Москва |
Украина
ОАО «Каменец-Подольский ЭМЗ» |
|
Варианты исполнения
|
ПКЕ-112/122-1,2,3; ПКЕ-212/222-1,2,3; ПКЕ-612/622; ПКЕ-712/722
|
|||
|
Материал корпуса
|
КАРБОЛИТ | КАРБОЛИТ | ПЛАСТИК | ПЛАСТИК |
|
Номинальное напряжение переменного тока 50 Гц (В)
|
690
|
|||
|
Номинальное напряжение постоянного тока (В)
|
440
|
|||
|
Минимальное рабочее напряжение (В)
|
12
|
|||
|
Номинальный ток, A
|
10
|
|||
|
Минимальный рабочий ток (А)
|
0.1
|
|||
|
Степень защиты
|
IP00, IP40 или IP54
|
|||
|
Механическая износостойкость
|
IP40-10х106
IP54 -4x106 |
4х106
|
IP40-10х106
IP54 -4x106 |
4х106
|
|
Максимальное сечение проводников, мм2 (присоединяемых к входным зажимам)
|
1-2,5
|
|||
|
Масса (кг.)
|
0,15/0,25/0,48
|
До 0,55
|
||
