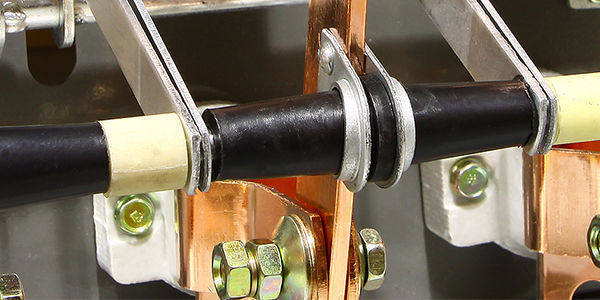

Рубильники с боковой рукояткой серии РБ32, РБ34, РБ36
 |  |  |
| Рубильник РБ 32 | Рубильник РБ 34 | Рубильник РБ 36 |
| | |
 |  |  |
Назначение
Рубильники серии РБ открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400В.
Конструкция рубильника РБ

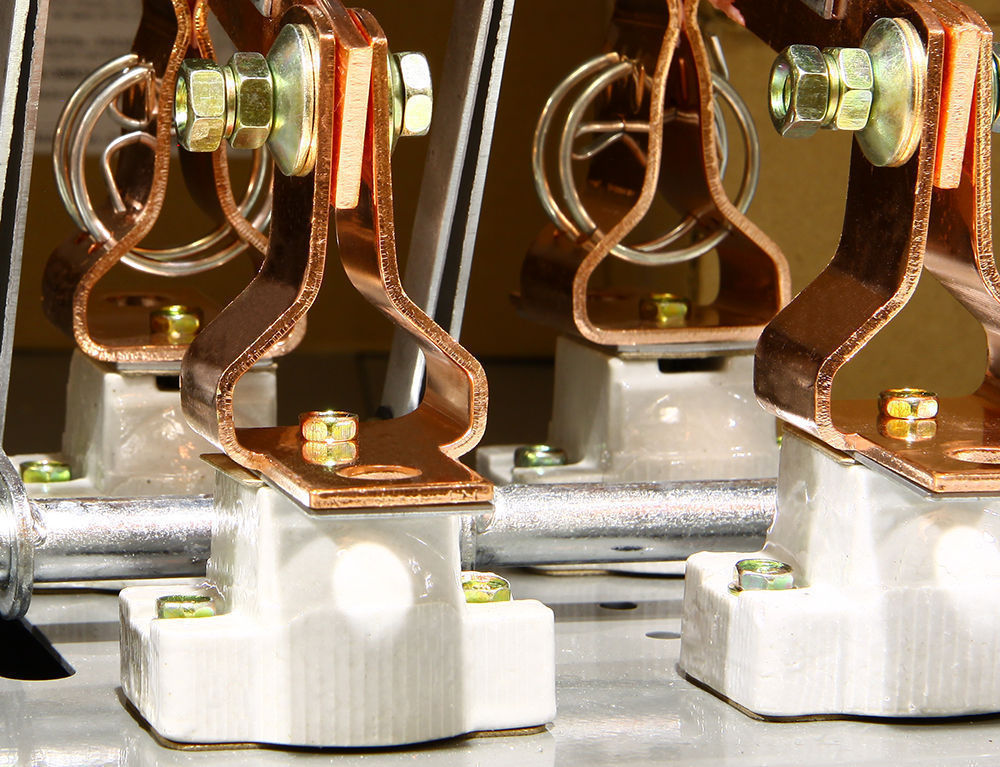

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается кольцами, на осевых сферическими шайбами. У рубильников с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели. Этот вал приводится во вращение боковой рукояткой, устанавливаемой на одном его конце.
Рукоятка привода съемная, снимается только в отключенном положении аппарата.
Контактные зажимы рубильников обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.
Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение рубильника указывается положением рукоятки привода. Исполнение рубильников открытое.
Технические характеристики
| Параметры | Значение |
| Категория применения по ГОСТ Р 50030.3 | АС-20В |
| Вид климатического исполнения по ГОСТ 15150 | У3 |
| Номинальный режим эксплуатации | продолжительный |
| Класс защиты от поражения эл. током по ГОСТ 12.2.007.0 | 0 |
| Степень защиты по ГОСТ 14254 | IP00 |
| Номинальное рабочее напряжение Ue | 400В |
| Номинальные рабочие токи le | 100A, 250A, 400A, 600A |
| Номинальная частота переменного тока | 50Гц |
| Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 не менее 10 циклов «ВО» при токе 1,5 Ie для аппаратов 250 и 400 А, 600A |
| Работоспособность а процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 Iе для аппаратов 250 и 400А, 600A |
| Механическая износостойкость аппаратов | не менее 2500 циклов ВО |
Схема условного обозначения рубильников РБ
Условия эксплуатации
- Температура окружающего воздуха от -45 до + 40°С.5.2 Среднее значение температуры окружающего воздуха за 24 часа не более 35 °С.
- Высота над уровнем моря не более 2000 м.
- Относительная влажность воздуха не более 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например 90% при 20°С.
- Степень загрязнения окружающей среды - 3 по ГОСТ R 50030.15.6 Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды - М1 по ГОСТ 17516.1.
