Лучшая цена на рубильники ВР32 (выключатели-разъединители)

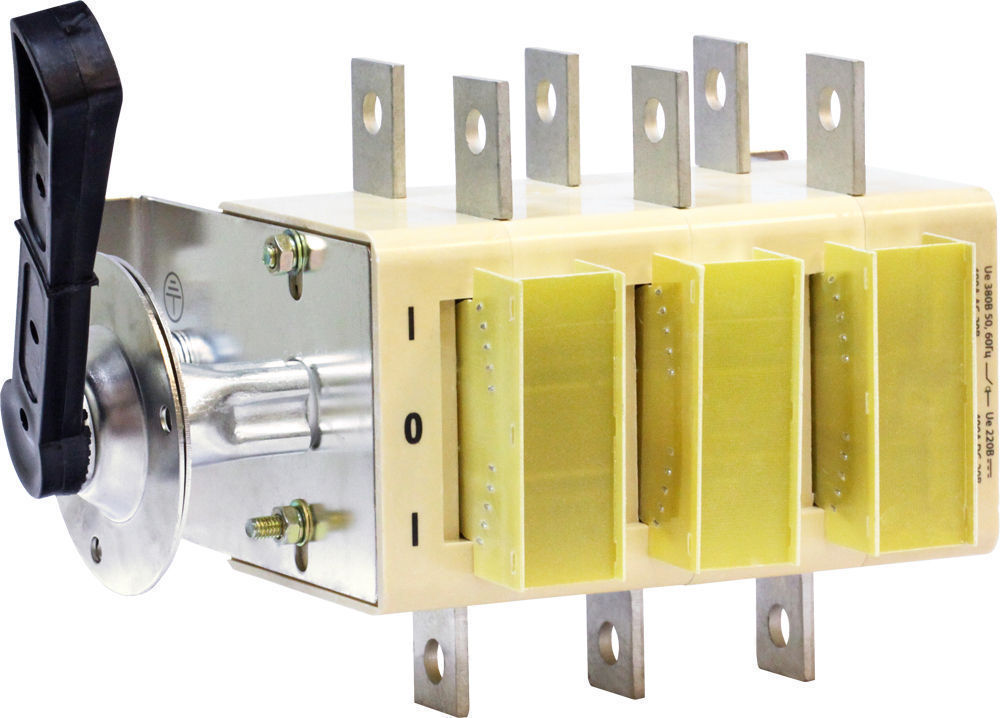

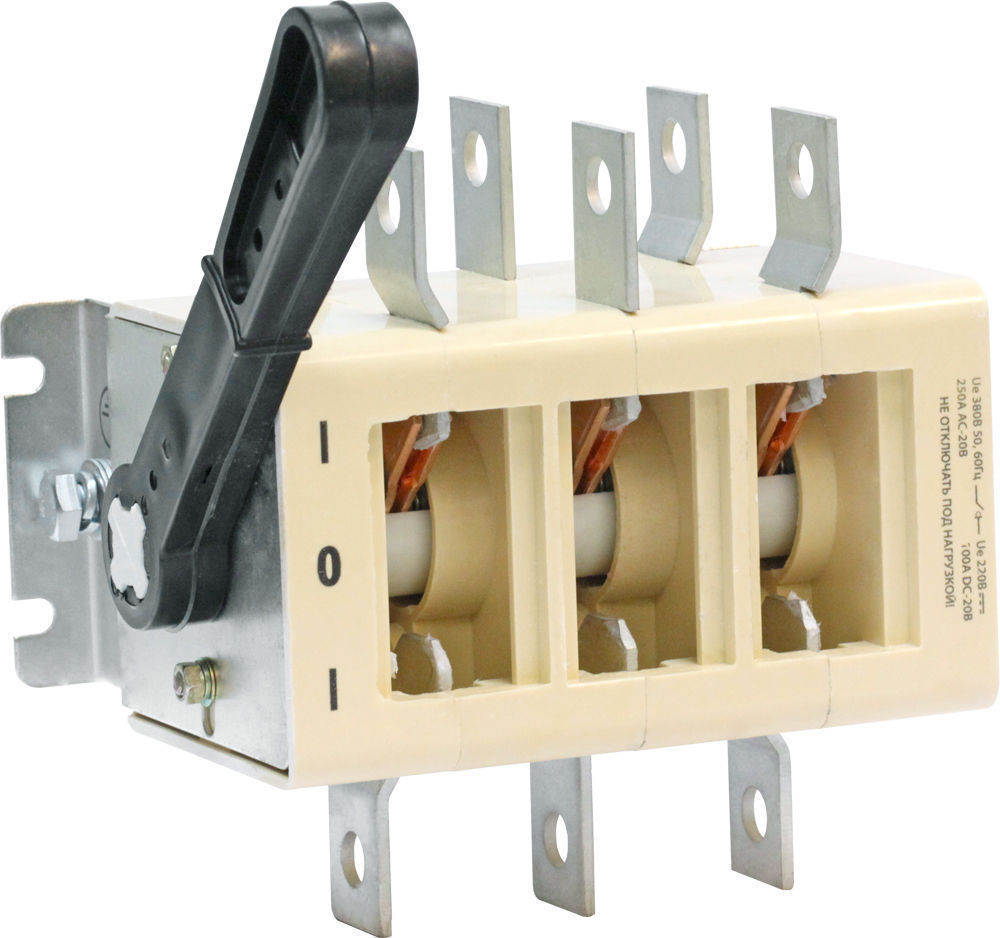

vr32_1.jpg vr32_2.jpg

Покупая рубильники ВР32 у нас, вы получаете не только гарантию качества и надежности изделия, но и бесплатную доставку по Москве и МО, при условии заказа на сумму свыше 50 000 руб


1_a.jpg 2_a.jpg 3_a.jpg
4_a.jpg 5_a.jpg 6_a.jpg

Назначение и применение ВР32

Рубильник ВР32 (выключатель-разъединитель) используется для не автоматической коммутации цепей переменного тока номинальным напряжением до 690В номинальной частоты 50Гц.

Основными узлами ВР32 являются подвижные и неподвижные контакты. Набор подвижных и неподвижных контактов с корпусом представляет собой пакет. Пакеты стянуты шпильками. Число пакетов соответствует числу полюсов плюс один корпус, в котором размещен механизм фиксации, служащий для фиксации рукоятки привода в положениях «включено» и «отключено».

Подвижные контакты установлены в пластмассовый вал, при повороте которого рукояткой привода в коммутационное положение осуществляется замыкание и размыкание контактов.

В конструкции рубильника ВР32 применена контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.

Рубильники ВР32 соответствуют ТУ3424-029-18461115-2009 и ГОСТ Р 50030.3 (МЭК 60947-3).1.2 и предназначены для установки в низковольтные комплектные устройства, соответствующие требованиям ГОСТ Р 51321.1.1.3. ВР-32 выпускаются в трехполюсном исполнении с приводом съемной боковой смещенной рукояткой.

Во многих случаях рубильник ВР32 применяют:
  • В стационарных комплектных устройствах;
  • Грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;
  • В вводно-распределительных устройствах жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.


Преимущества ВР32

Характерным преимуществом ВР32 является то, что он производится в России, а значит купить его можно намного дешевле, чем зарубежные аналоги.

Также, среди преимущественных показателей выключателя- рубильника ВР32 можно выделить:
  • Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;
  • Токоведущие элементы из высококачественной электротехнической меди марки М1;
  • Наличие вспомогательных контактов;
  • Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными и шин с помощью резьбовых соединений;
Широкий выбор типоисполнений ВР32:
  • по номинальному току;
  • по виду ручного привода, в том числе с передней поворотной рукояткой;
  • по количеству направлений и полюсов;
  • по расположению контактных выводов.

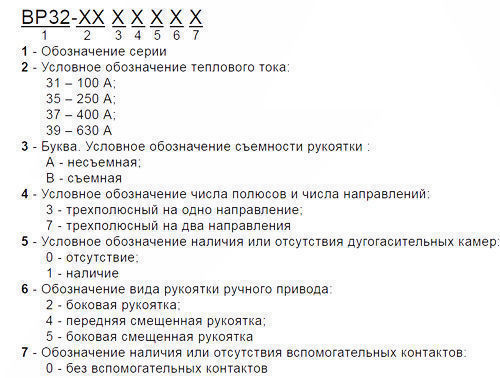

Структура условного обозначения ВР32


Монтаж и эксплуатация ВР32

  • Монтаж, подключение и пуск в эксплуатацию выключателей-разъединителей ВР32 должны осуществляться только квалифицированным электротехническим персоналом.
  • Монтаж выключателей-разъединителей ВР32 осуществляется на монтажной панели или профилях в НКУ со степенью защиты по ГОСТ 14254, не ниже IP30.
  • При монтаже должны обеспечиваться минимально допустимые расстояния до проводящих частей НКУ.
  • Выключатель-разъединитель ВР32 может эксплуатироваться в любом пространственном положении при условии обеспечения работоспособности привода.
  • Коммутация цепей, находящихся под нагрузкой, допускается только выключателем-разъединителем с установленными дугогасительными камерами.
  • Выводы выключателя-разъединителя ВР32 обеспечивают присоединение медных и алюминиевых токопроводящих жил, оконцованных кабельными наконечниками, а также медных и алюминиевых шин.
