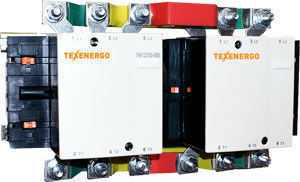

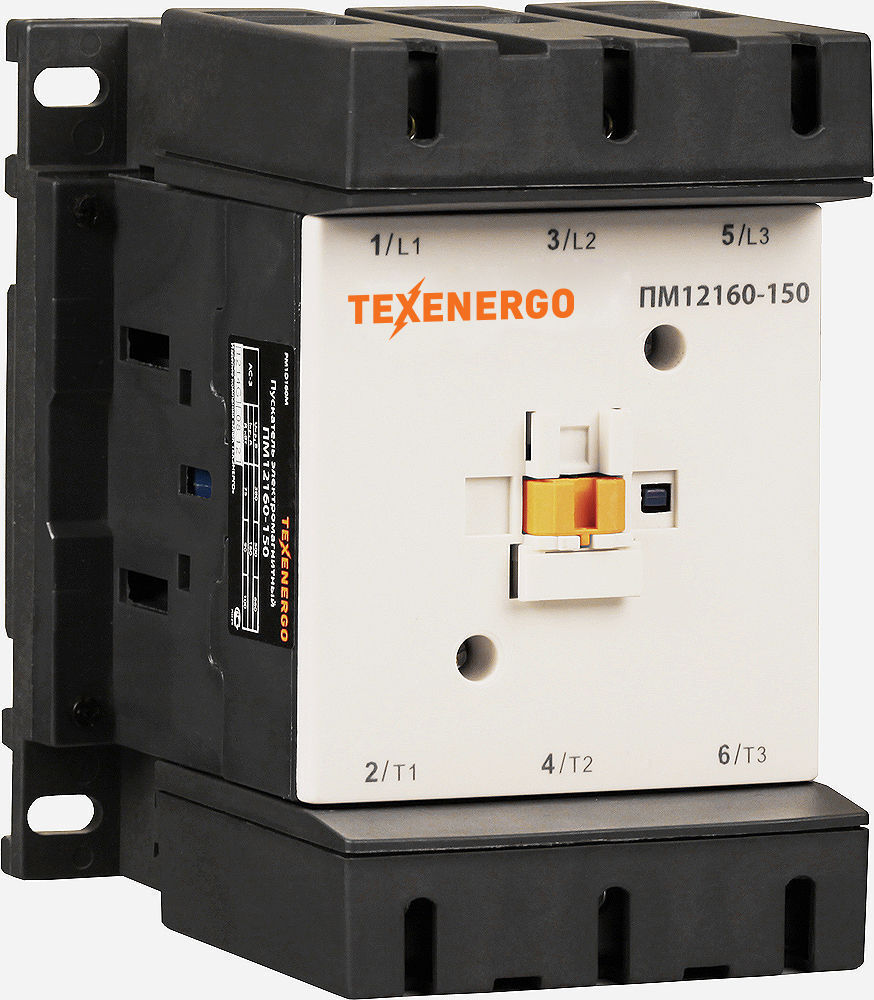

Пускатели ПМ предназначены для применения в схемах управления электроприводами, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660В переменного тока частоты 50 и 60Гц.
Пускатель ПМ-12 осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Характеристики пускателя ПМ12
По своим характеристикам пускатели соответствуют требованиям ГОСТ Р 50030.4.1-2002, ТУ 2007 ИШЖТ.644636.008ТУ. Степень защиты: IPOO, IP2O по ГОСТ 14254-96.1.3 Климатическое исполнение и категория размещения пускателей УЗ по ГОСТ 15150-69.
На пускатели могут устанавливаться следующие дополнительные устройства:
- для увеличения количества вспомогательных контактов – контактная приставка серии ПКЛ;
- для задержки замыкания или размыкания цепи от 0,1 до 180 с пневматическая приставка выдержки времени серии ПВЛ;
- для подавления перенапряжений, возникающих на катушках управления в процессе коммутации возможно использование ограничителей перенапряжений, которые включают параллельно и устанавливают непосредственно на пускателях.
Технические характеристики
1. Номинальный ток контакторов главной цепи, А (указаны в таблице 1)
- для пускатель ПМ12-100 100 A
- для пускатель ПМ-12-160 160 A
- для пускатель ПМ 12 -250 250 A
|
Наименование параметра
|
ПМ12-100
|
ПМ12-160
|
ПМ12-250
|
|
Номинальное рабочее напряжение UH¹ B
|
400, 690
|
|
Номинальный рабочий ток Ie, категория применения АС-3, (Un≤400В), А
|
100
|
160
|
250
|
|
|
400В
|
45
|
90
|
132
|
|
Номинальная коммутируемая мощность по AC-3, кВт
|
690В
|
45
|
90
|
132
|
Таблица 1
1.2 Номинальный ток контакторов вспомогательной цепи: 10A.
1.3 Номинальное напряжение включающих катушек:
- 24, 36, 40, 42, 48, 110, 127, 230, 380, 400, 415, 440, 500, 690В переменного тока частоты 50Гц;
- 24, 36, 48, 110, 115, 230, 400, 415, 440В переменного тока частоты 60Гц.
1.4 Механическая, коммутационная износостойкости и допустимая частота включений в час должны соответствовать таблице 2.
|
Наименование параметра
|
100
|
160
|
250
|
|
Номинальный рабочий ток, А
|
100
|
160
|
250
|
|
Механическая износостойкость
|
Общий ресурс для исполнений по износостойкости, млн. циклов
|
1,2
|
1,2
|
1,0
|
|
Коммутационная износостойкость
|
Общий ресурс для исполнений по износостойкости, млн. циклов
|
0,8
|
0,8
|
0,7
|
Таблица 2
2. Габаритные размеры для нереверсивных пускателей

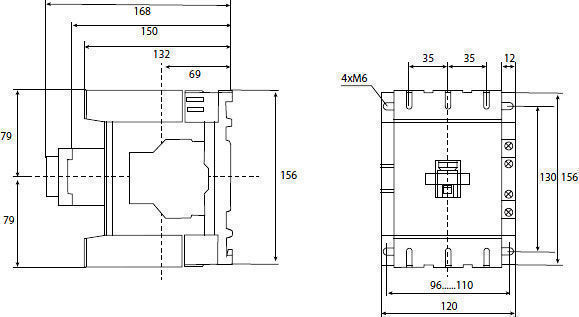

Габаритные размеры пускателей ПМ 12 -100, ПМ12-160 представлены на рисунке 1 / таблица 3.
|
|
a
|
p
|
Q
|
Q1
|
S
|
b
|
b1
|
M
|
H
|
c
|
L
|
f
|
X1
|
|
ПМ12-250
|
168,5
|
48
|
21
|
51.5
|
25
|
197
|
137
|
172
|
127
|
181
|
113.5
|
>130
|
≥ 10 (230...500В)
≥ 15 (500...690В)
|
Таблица 3

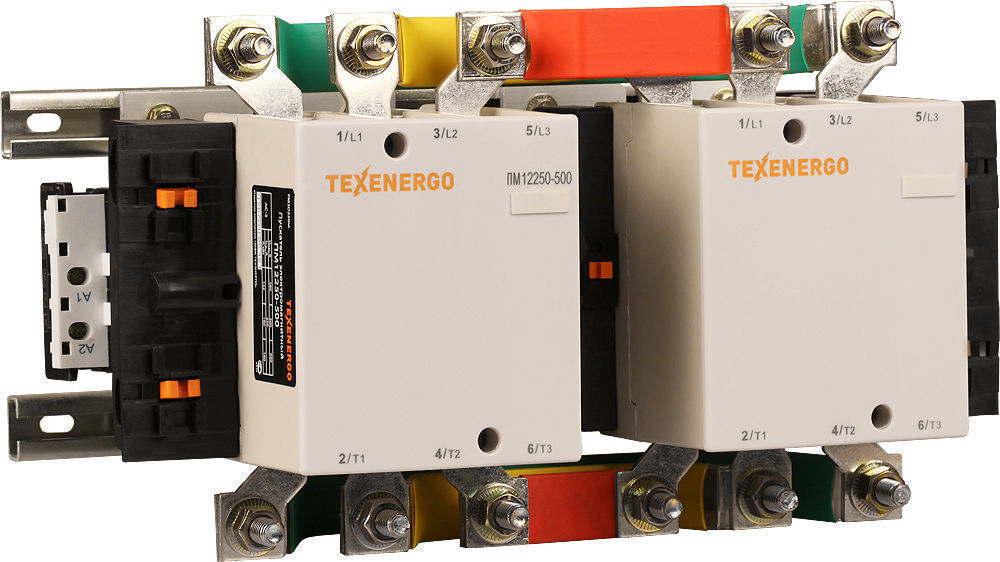

3. Габаритные размеры для реверсивных пускателей

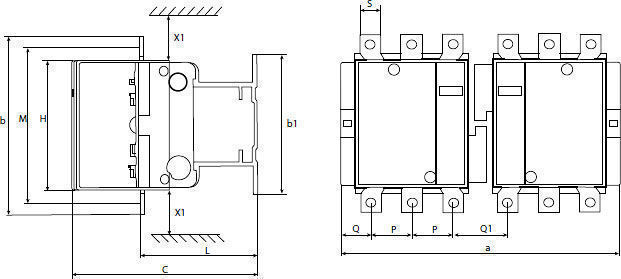

Габаритные размеры пускателей ПМ-12 -100, ПМ12-160 представлены на рисунке 2 / таблица4.
|
|
a
|
p
|
Q
|
Q1
|
S
|
b
|
b1
|
M
|
H
|
c
|
L
|
f
|
X1
|
|
ПМ12-250
|
357
|
48
|
21
|
51.5
|
25
|
197
|
137
|
172
|
127
|
181
|
113.5
|
>130
|
≥ 10 (230...500В)
≥ 15 (500...690В)
|
Таблица 4
