Контакторы КТП-6022Б, КТ-6023Б, КТП-6023Б, КТ-6033Б, КТ-6043Б, КТ-6053Б - контакторы элек-тромагнитные открытого исполнения общего применения серии КТ-6000 предназначены для включения и отключения приемников электрической энергии и рассчитаны на номинальное напряжение 400В, 690В (КТ6063) переменного тока.
По воздействию климатических факто-ров внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3.Контакторы КТ и КТП рассчитаны для работы в продолжительном, прерывисто - продол-жительном и повторно - кратковременном режиме с частотой включения до 1200 В в час. Номинальное напряжение главных контактов, В — 400 переменного тока частоты 50, 60 Гц.

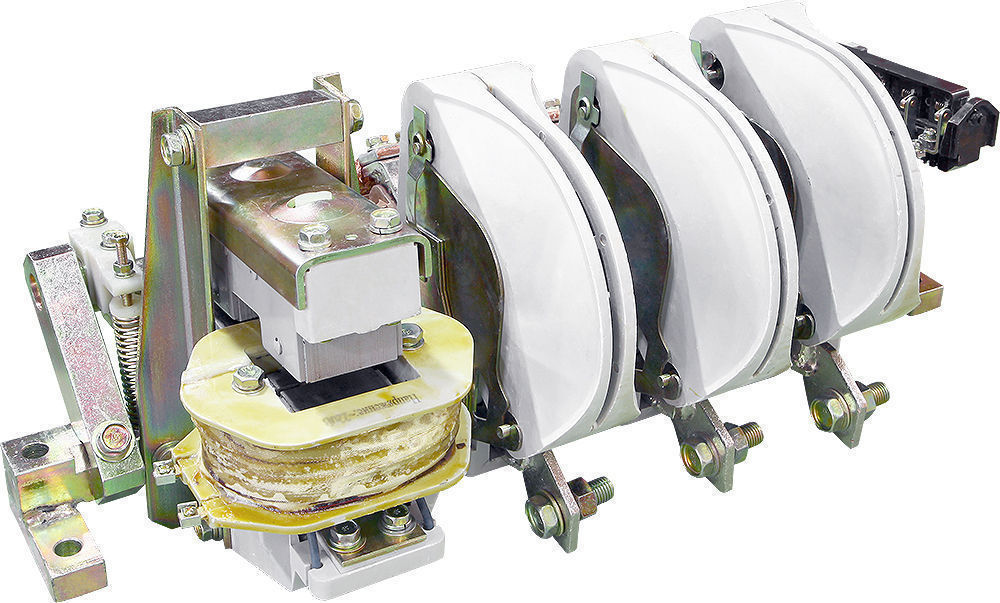

Контактор э/м КТ 6022 Б

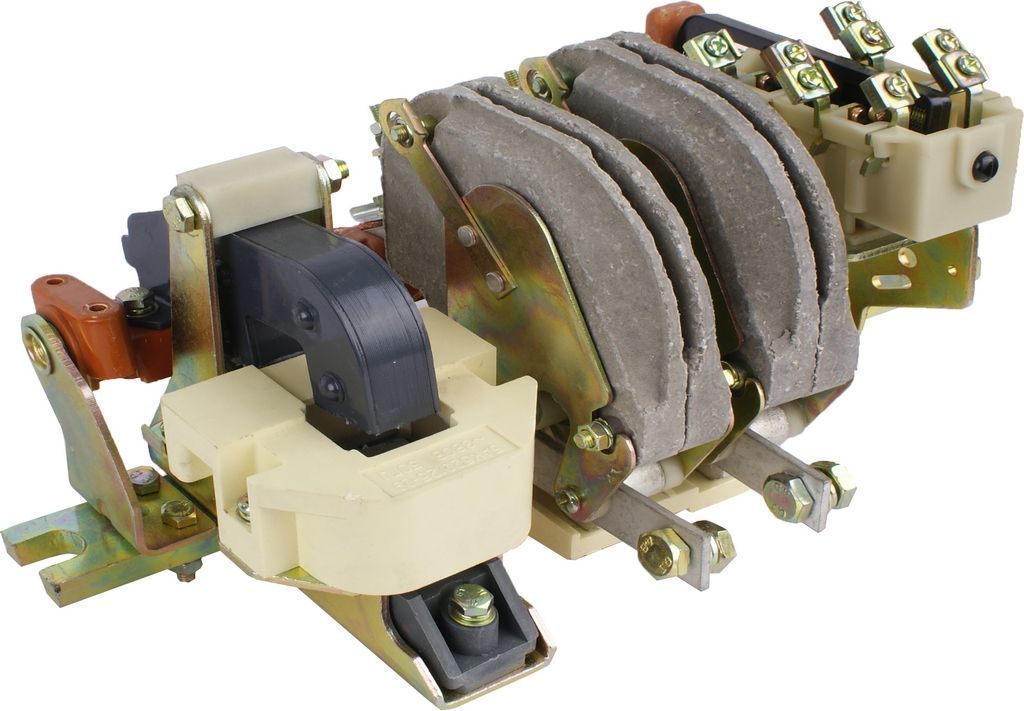

Контактор э/м КТ 6023Б

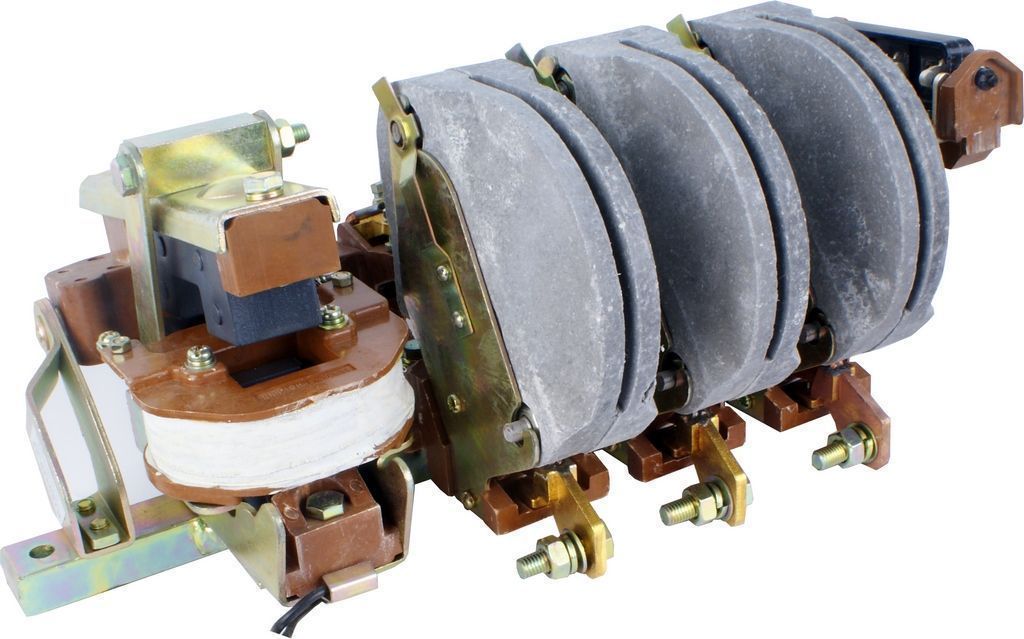

Контактор э/м КТ 6033Б

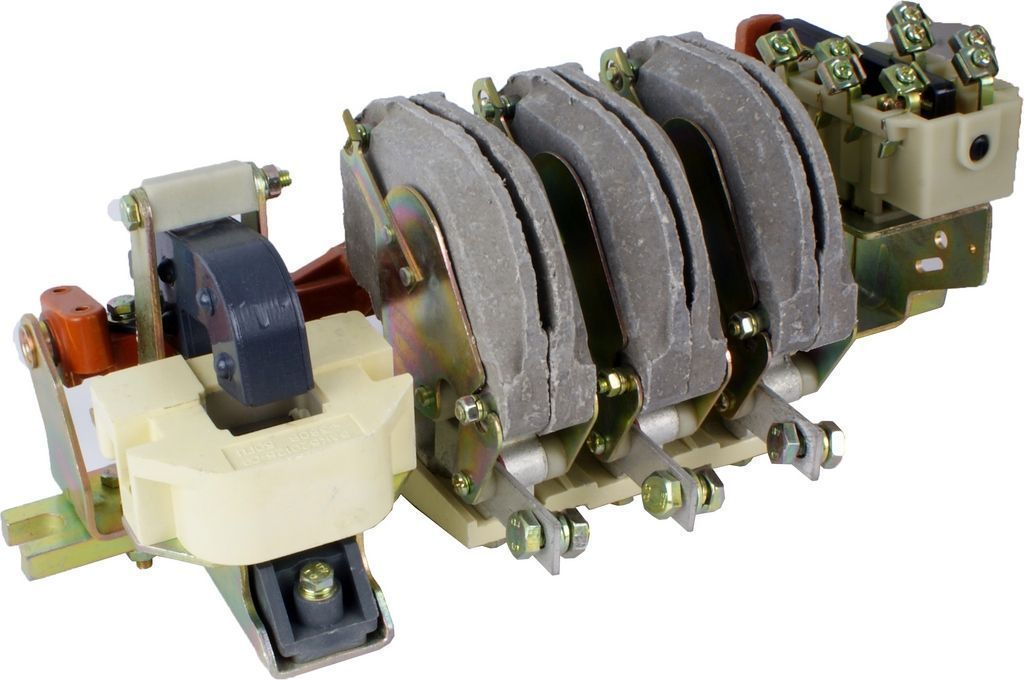

Контактор э/м КТ 6043 Б

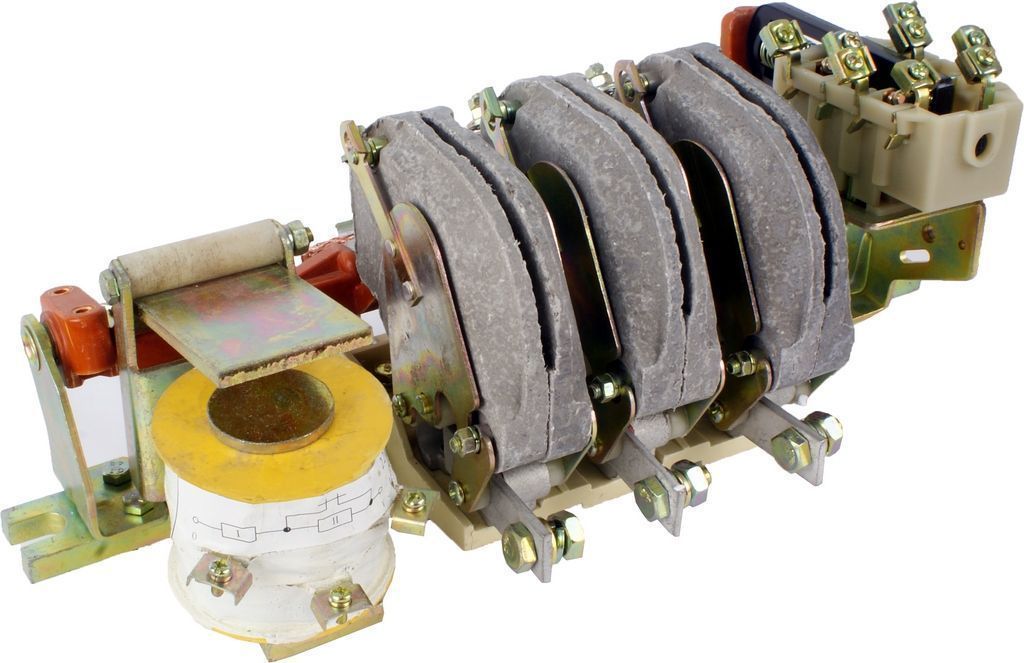

Контактор э/м КТ 6053 Б
Контактор э/м КТП 6023 Б
Устройство и работа контакторов КТ 6000
Как работает контактор. На металлической рейке, являющейся базовой деталью контактора, смонтирована неподвижная часть электромагнита с включающей катушкой, неподвижные контакты с дугогасительным устройством и вспомогательные контакты. Подвижные части контактора закреплены на валу, вращение которого осуществляется в подшипниках скольжения.
Главные контакты контакторов замыкающие пальцевого типа. Контакты могут выполняться из меди или чистого серебра.
Контактор имеет переднее присоединение проводников. При установке контактора на плите возможен подвод проводников сзади через отверстие в плите. Присоединительные зажимы главных контактов вспомогательной цепи допускают присоединение к ним как медных, так и алюминиевых проводников.
Будьте внимательны - работа контактора при снятой камере недопустима!
Характеристики контакторов КТ 6000
Тип контактора
КТ6022
КТ6023
КТ6033
КТ6043
КТ6053
КТП6023
Род тока главной цепи
Переменный, 50Гц
Номинальный ток контактов главной цепи, А
160
160
250
400
630
630
Число главных полюсов
2
3
3
3
3
3
Номинальное напряжение главной
цепи, В
400
Номинальное напряжение втягивающих катушек, Uc, В
230 50Гц, 400 50Гц
230
Напряжение срабатывания
0,85 ~ 1,10 Uc
Напряжение отпускания
0,20 ~ 0,75 Uc
Номинальное напряжение изоляции, В
690
Число вспомогательных контактов
2 замкнутых + 2 разомкнутых
Номинальный ток вспомогательных контактов
в режиме АС-15, А
10
Допустимая частота включений,
циклов в час
1200
Механическая износостойкость,
млн. циклов ВО
10
15
Коммутационная износостойкость,
тыс. циклов ВО
300
Коммутационная износостойкость вспомогательных контактов, циклов ВО
1000000
Категория основного применения
АС-4
Вид климатического исполнения
и категория размещения
У3
Степень защиты
IP00

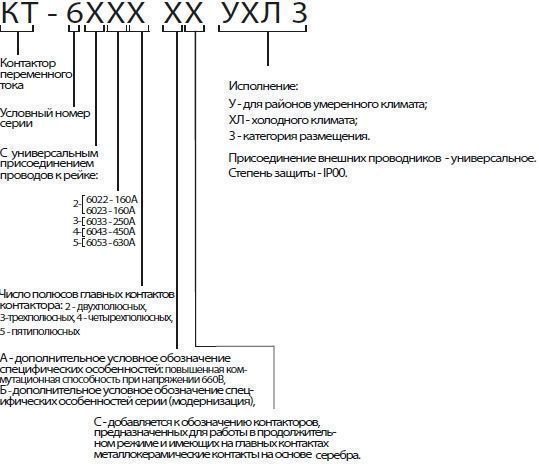

Структура условного обозначения контакторов КТ 6000
